9
УСТАНОВКА В МЕБЕЛЬНЫЙ КОРПУС
Чтобы установить прибор по уровню, используйте регулируемые по высоте ножки в передней
части прибора. Система вентиляции в нижней части прибора не должна быть заблокирована.
Осторожно продвиньте прибор в корпус шкафа, убедитесь, что прибор находится в централь-
ном положении относительно шкафа. Следуя шагам, показанным на следующей странице,
установите декоративную дверь. Убедитесь, что дверь может открываться и закрываться
надлежащим образом, а затем затяните винты петель сверху, по центру и снизу.

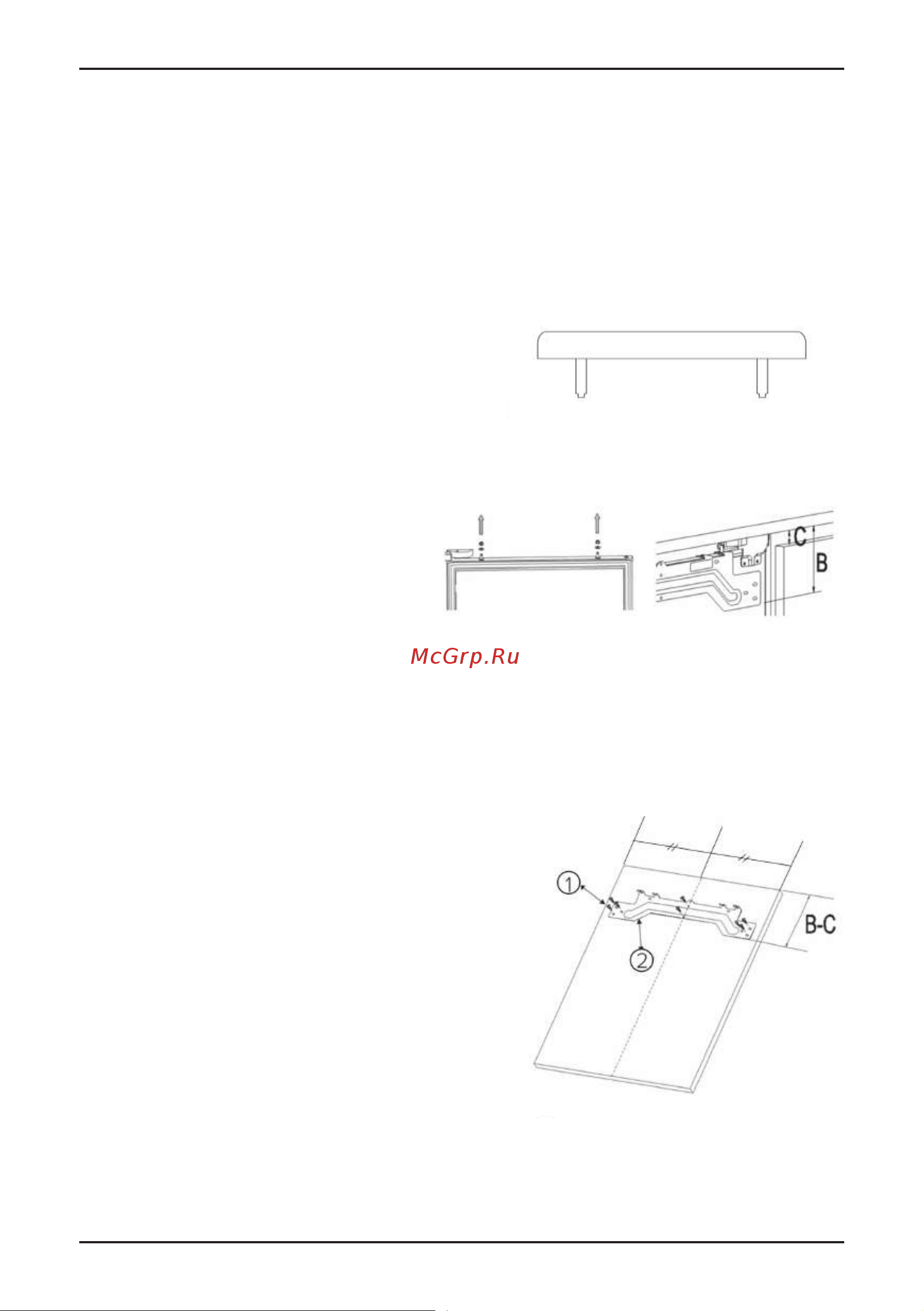

МОНТАЖ ФАСАДНЫХ ДВЕРЕЙ
Рис.9 - Подготовка к установке кронштейна
декоративной двери
Снимите белую декоративную крышку (рис. 8),
подняв ее вверх. Сделайте следующие измерения:
Размер B = Расстояние от нижней по-
верхности кухонного модуля до нижней
части крепежного кронштейна (скобы).
Размер C = Расстояние от нижней по-
верхности кухонного модуля до верхней
грани соседней двери.
Открутите и удалите гайки и шай-
бы с верхней части дверцы прибора,
снимите кронштейн
Рис.10 - Установка кронштейна деко-
ративной двери
Вычтите размер C из B и на этом расстоя-
нии по вертикали от кромки двери поместите низ
фиксирующего кронштейна (2). По горизонтали
разметите кронштейн по центру. Закрепите фик-
сирующий кронштейн (2) с помощью шурупов (1).
Рис.11 - Установка декоративной двери.
Поместите декоративную дверь на дверцу прибо-
ра, вставив регулировочные болты в пазы на кре-
пежном кронштейне.
Установите шайбы и прикрутите гайки к регулиро-
вочным болтам.
Рис.12 - Выравнивание декоративной двери.
Закройте дверь и проверьте выравнивание с дру-
гими дверями мебели. Отрегулируйте декоратив-
ную дверь, закрутив или открутив регулировочные
болты для вертикальной регулировки и с помощью
пазов на крепежном кронштейне в другом направ-
лении. Зафиксируйте винты, как показано на ри-
сунке 12.
Рис. 8
Рис. 9
Рис. 10
