13
не допустить осевых перекосов и натя-
жений при монтаже, так как это может
привести к повреждению байпасного
узла или клапана умягчителя.
Организуйте электророзетку на рас-
стоянии не более 0,5 м.
ПРИМЕЧАНИЕ. Проходной диаметр трубы
от бака-гидроаккумулятора до умягчителя
должен быть не менее 3/4".
Шаг 2. Подсоедините умягчитель
Снимите крышку умягчителя, для этого
поднимите крышку, взявшись за вырез
спереди. Производите все операции
аккуратно, не применяя чрезмерных
усилий.
Освободите отсек для соли от всех
упаковочных и монтажных материалов.
Убедитесь, что в накидные гайки гиб-
ких подводок вложены прокладки. Под -
соедините умягчитель к водопроводу
спомощью гибких подводок.
ПРИМЕЧАНИЕ. Использование тефлоно-
вой ленты или герметика при соединении
с помощью гибких подводок не допуска-
ется. При подсоединении умягчителя
спо мощью другой подводящей арматуры
для герметизации соединений применяй-
те только тефлоновую ленту.
Проверьте правильность направления
движения воды с помощью стрелки на
байпасном клапане (см. раздел «Бай-
пасный клапан»).
ВНИМАНИЕ! Не подключайте умягчитель
к водопроводу в обратном направлении!
Это может привести к выходу умягчителя
из строя.
Затяните гайки гибких подводок, не
прикладывая чрезмерного усилия.
Шаг 3. Подсоедините переливную
линию
Переливная линия предназначена для от-
вода избытка воды при переполнении со-
левого бака в случае сбоя в работе или
разгерметизации умягчителя.
Вкрутите угловой переливной штуцер,
входящий в комплект поставки умяг-
чителя, в отверстие на задней сторо-
не корпуса умягчителя и направьте его
вниз (рис. 7).
Установите гибкую трубку с внутренним
диаметром 12 мм (1/2") (использование
трубки с меньшим диаметром не допу-
скается) между переливным штуце р ом
и трапом, сливом стиральной машины
или другим пригодным приемником
сточных вод. Эта трубка не входит
вкомплект поставки умягчителя.
Отвод излишней воды по переливной
линии происходит самотеком. Убеди-
тесь, что переливная линия заканчи-
вается в сливе, находящимся не менее
чем на 8 см ниже края переливного
штуцера. Обеспечьте воздушный зазор
между срезом отводящей трубки пере-
ливной линии и сливом не менее 5 см.
Не допускаются перегибы отводящей
трубки переливной линии и подъемы
ее по высоте.
ВНИМАНИЕ! Переливная линия являет-
ся частью аварийной системы защиты от
протечек. При ее отсутствии, в случае на-
рушения в работе умягчителя и перепол-
нения солевого бака, возможна протечка
воды.

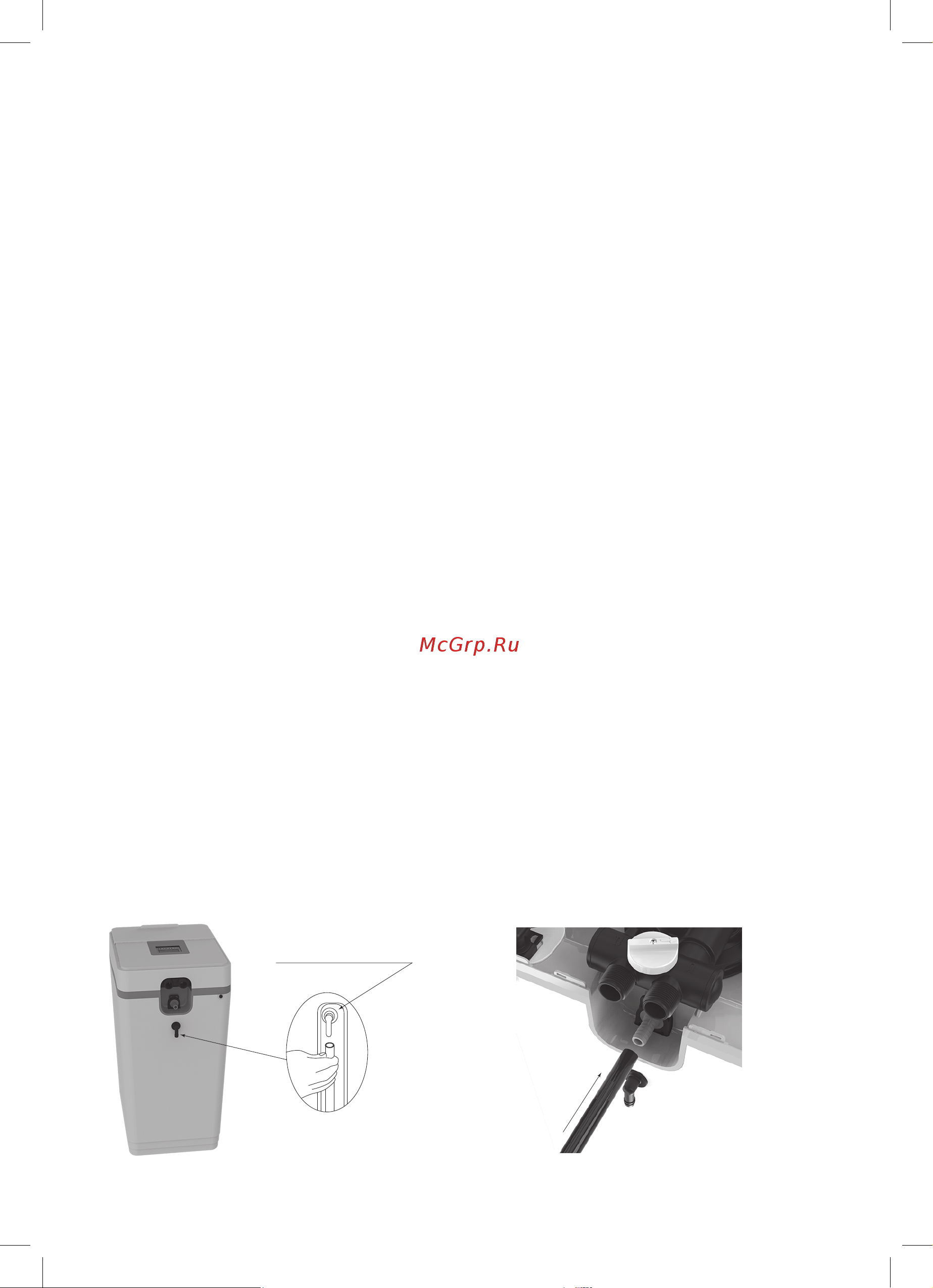

Переливной штуцер
самотечной линии
Рис. 7
Рис. 8
