5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1 Устройство

Внешний вид прибора со снятой сервисной панелью в комплектации Tion O2

Standard показан на рисунке 51

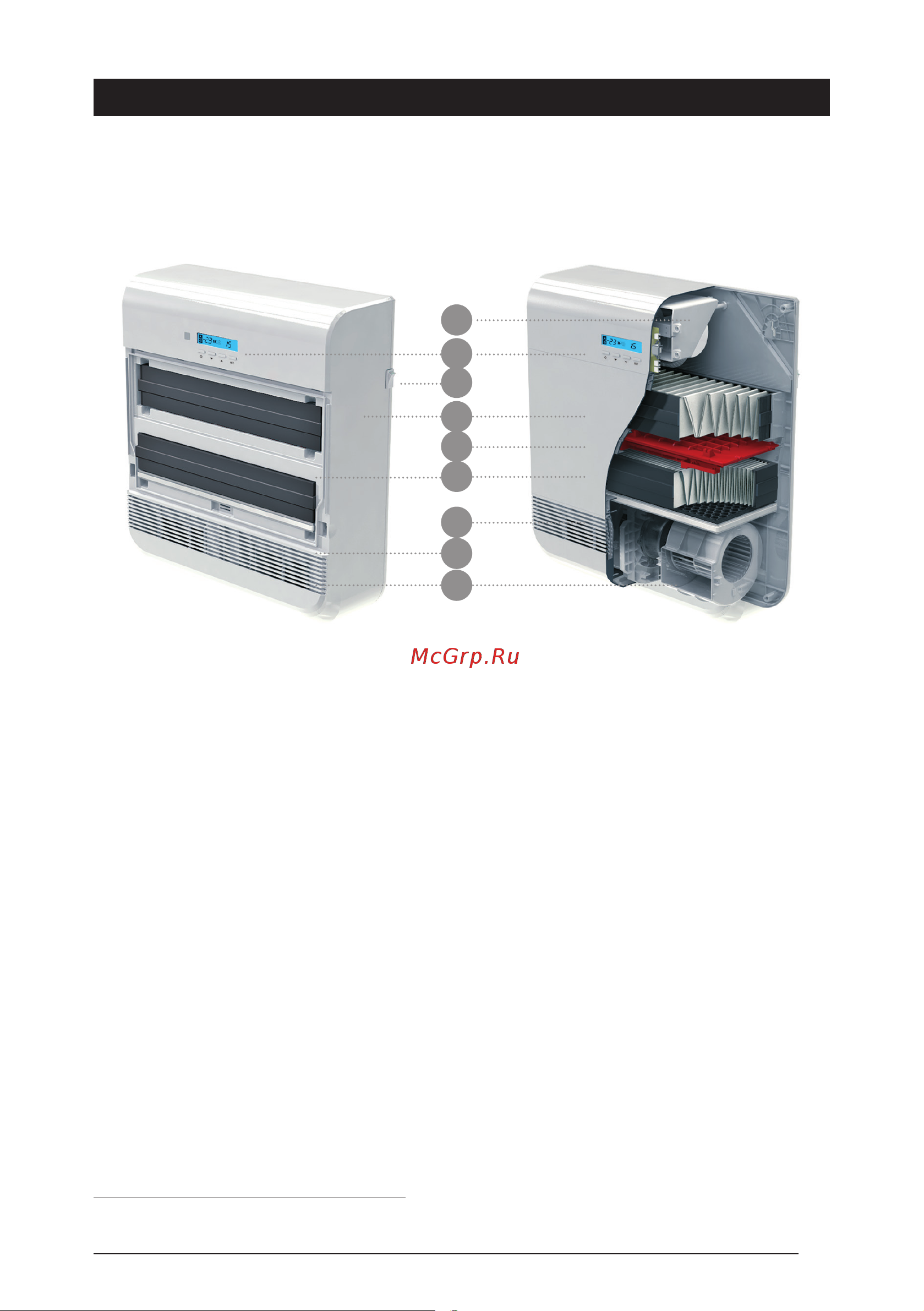

Рисунок 5.1 — Состав устройства:

1 — заслонка воздушного канала; 2 — кнопки управления и ЖК-дисплей;

3 — выключатель питания; 4 — базовый фильтр класса F7; 5 — блок

нагревателя; 6 — высокоэффективный HEPA фильтр класса E11; 7 —

фильтр адсорбционно-каталитический AK; 8 — фиксаторы сервисной

панели; 9 — отсек вентилятора и выходная решетка.

5.2 Принцип работы

Устройство монтируется на стену с воздушным каналом, ведущим на улицу

Через воздушный канал воздух с улицы подается в помещение при помощи

вентилятора (рис 51, поз 9) Воздушный канал, предотвращающий попадание

дождевой воды внутрь устройства, имеет наклон в сторону улицы (рис 52) и

защищен теплоизоляционной трубой На воздушный канал со стороны улицы

устанавливается защитная решетка Vents МВ 100 бВ, воздухозаборная решетка

Tion или аналог

Внутри устройства установлен высокоэффективный фильтр класса Е11

со-

гласно ГОСТ Р ЕН 1822-1-2010 (рис 51, поз 6) Воздух, проходящий через

фильтр, очищается от мельчайшей пыли, аллергенов, бактерий, вирусов и спор

плесневых грибов

6 Интегральное значение эффективности фильтра относительно частиц размером 0,3 мкм составляет не менее 95%
