36
Компактное вентиляционное устройство
1
4
2
5
3
6
ВНИМАНИЕ! Убедитесь в отсутствии щелей и замятия уплот-
нительного кольца Конец теплоизоляционной трубы не должен
выступать во внутреннее пространство устройства
6317 Установите фильтры на место (рис 65, поз 4)
6318 Установите на место сервисную панель Убедитесь в срабатывании пра-
вого и левого фиксаторов (рис 65, поз 5)
ВНИМАНИЕ! Не нажимайте на фиксаторы при установке на ме-
сто сервисной панели, так как это может привести к их поломке
6319 Подключите устройство к сети питания (рис 65, поз 6) Переведите вы-
ключатель на боковой панели в положение «включено» Дождитесь одиночного
сигнала и снова выключите устройство

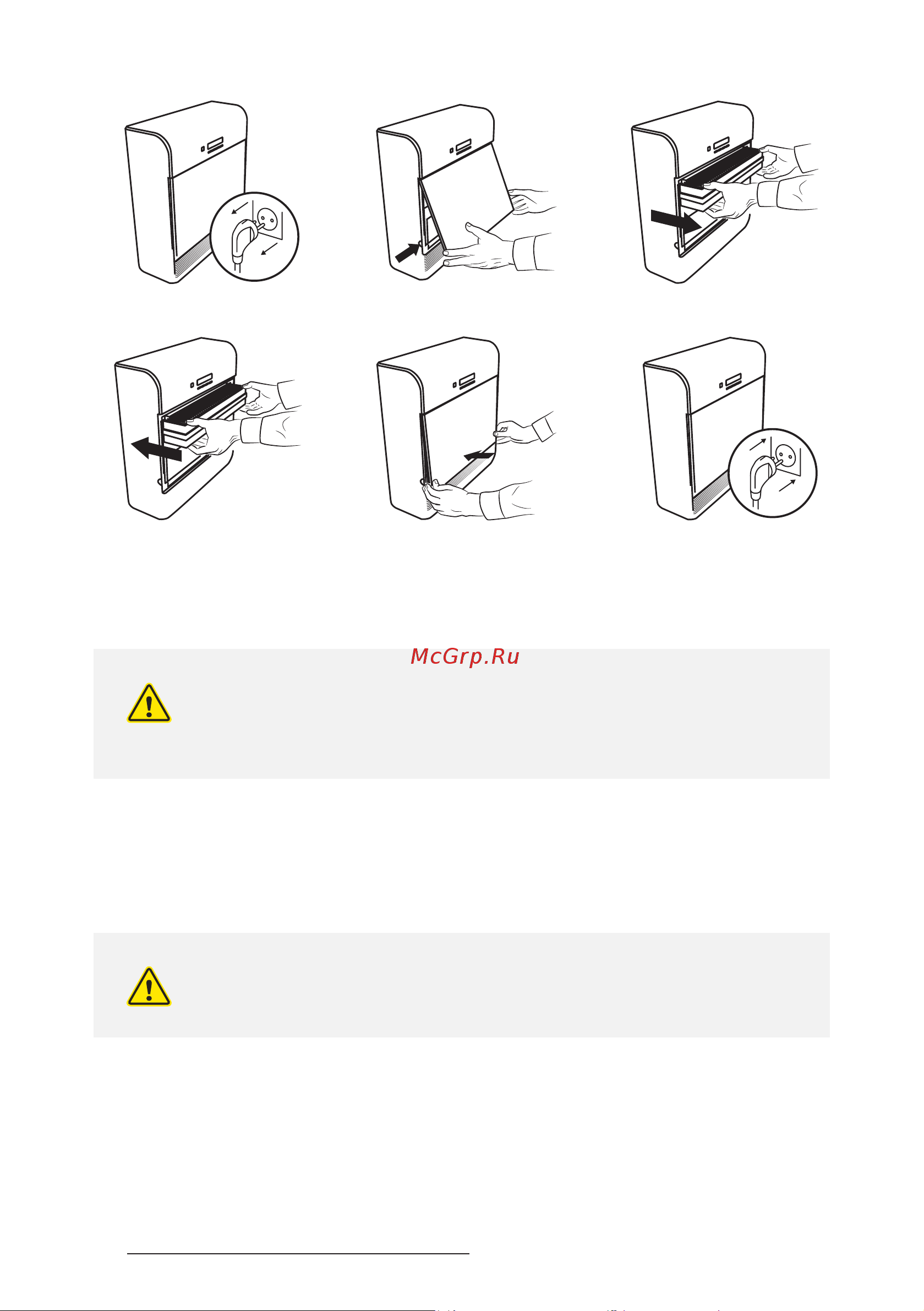

Рисунок 6.5 — Снятие и установка сервисной панели
