Аквафор WS500-Si/0.8 [12/24] Шаг 3 подсоедините переливную линию
![Аквафор WS500 [12/24] Шаг 3 подсоедините переливную линию](/views2/2032910/page12/bgc.png)
12
Шаг 3. Подсоедините
переливную линию
• Переливная линия предназначена для
отвода избытка воды при переполне-
нии солевого бака или разгерметизации
умягчителя.
• Вкрутите угловой переливной штуцер,
входящий в комплект умягчителя, в от-
верстие на задней стороне корпуса умяг-
чителя и направьте его вниз (см. рис. 6).
• Установите гибкую трубку с внутренним
диаметром 12 мм (1/2") (использование
трубки с меньшим диаметром не допу-
скается) между переливным штуцером и
трапом, сливом стиральной машины или
другим пригодным приемником сточных
вод. Эта труба не входит в комплектацию
умягчителя.
• Отвод излишней воды по переливной ли-
нии происходит самотеком. Убедитесь,
что переливная линия заканчивается на
сливе, находящимся не менее чем на 8
см ниже края переливного штуцера. Обе-
спечьте воздушный зазор не менее 5 см.
• Не допускаются перегибы отводящей
трубки переливной линии и подъемы ее
по высоте.
ВНИМАНИЕ! Переливная линия является
частью аварийной системы защиты от
протечек. При ее отсутствии, в случае нару-
шения в работе умягчителя и переполнения
солевого бака, возможна протечка воды.
Шаг 4. Подсоедините
дренажную линию
Дренажная линия предназначена для отвода
воды во время регенерации.
• Подсоедините дренажную линию к слив-
ному отверстию (рис. 7) с помощью гиб-
кого шланга с внутренним диаметром
5/8" (~16 мм), входящего в комплект
умягчителя. Уменьшение диаметра не
допускается.
• Проложите дренажную линию к трапу,
сливу стиральной машины или другому
пригодному приемнику сточных вод.
Обеспечьте воздушный зазор не менее
5 см между дренажной линией и уровнем
переливной штуцер
самотечной линии

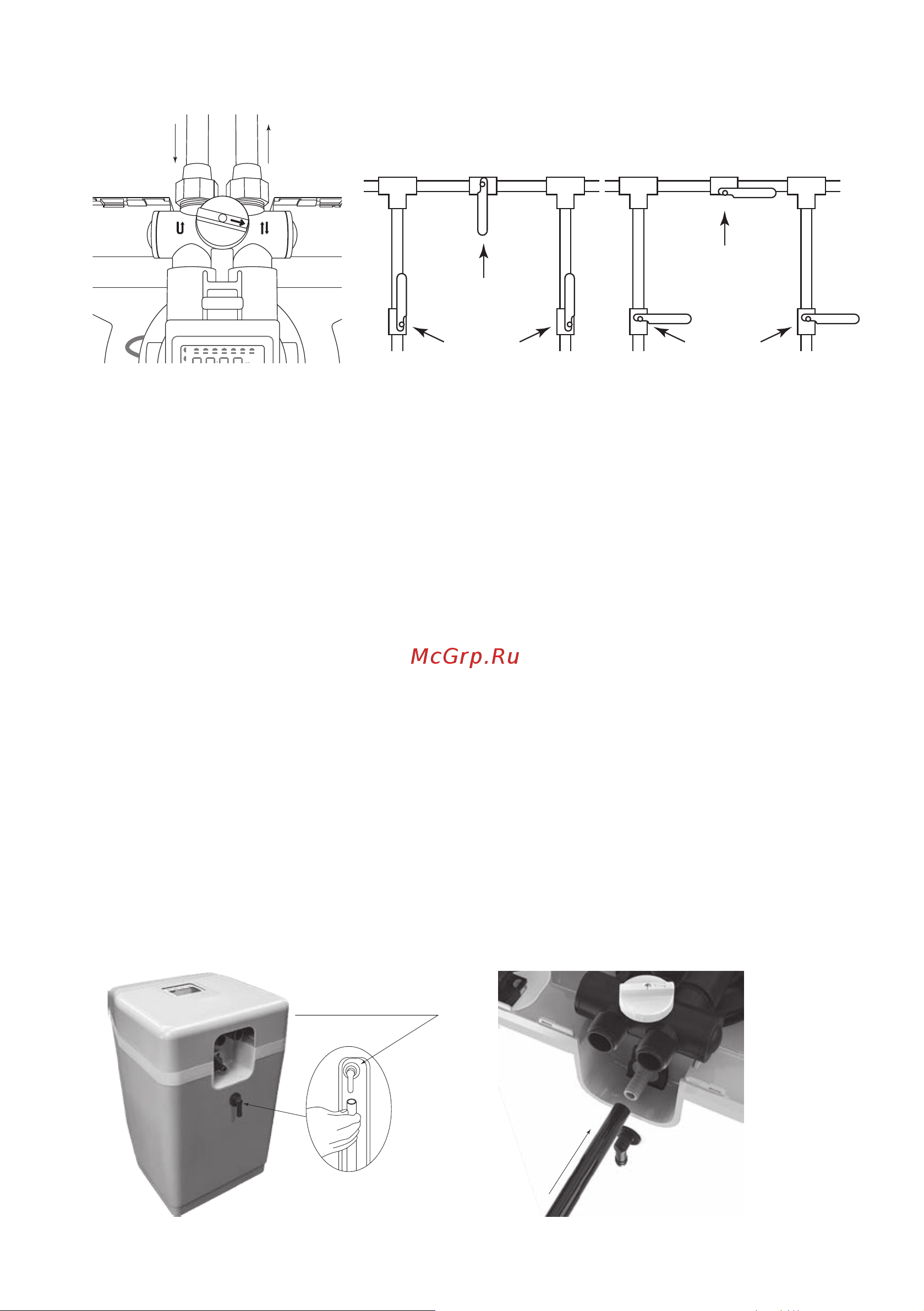

Рис.4 Рис. 5
Режим «Сервис»
(фильтр включен)
Режим «Байпас»
(фильтр выключен)
Перепускной кран
закрыт
Открыты
Перепускной кран
открыт
Закрыты
PM PPM
Вход Выход
Рис.6 Рис. 7
