Maunfeld EAGLE 850 60 Glass black [11/22] Установка прибора

УСТАНОВКА ПРИБОРА

www.maunfeld.ru

-10-

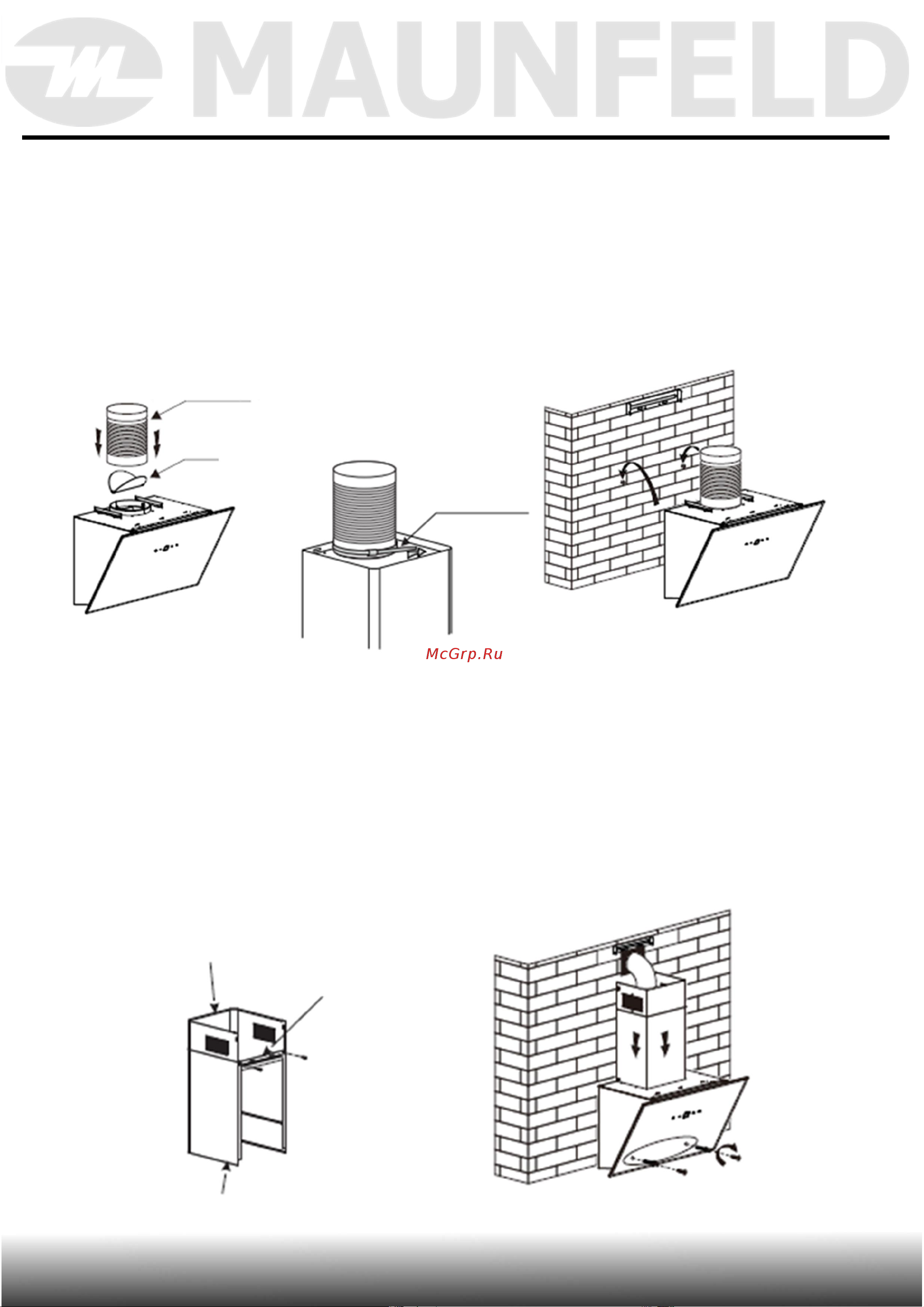

6. Установите скобу для крепления на внешний кожух с помощью

двух винтов ST4x8 мм. Внутренний кожух должен свободно

двигаться.

7. Зафиксируйте вытяжку на стене с помощью двух винтов ST4x30

мм. Установите два кожуха сверху на корпус вытяжки, закрепите

внешний кожух на стене с помощью двух винтов ST4x40 мм.

Выведите вытяжную трубу наружу.

4. Установите затвор на корпус вытяжки у выхода воздуховода.

Присоедините вытяжную трубу к воздуховоду и закрепите с

помощью стяжки.

5. Повесьте вытяжку на сделанные в стене крепления.

Вытяжная труба

Внутренний

(верхний) кожух

Внешний

(нижний) кожух

Стяжка

Затвор

Крепление

внешнего кожуха
