Подготовка к работе
Основная индикация на дисплее прибора
Номер
кнопки
пульта
ДУ
Кнопка /
комбинация
кнопок на
пульте ДУ
Функция Описание
10
Позволяет перейти в автоматический режим (AUTO), в котором прибор выпол-
няет следующие функции:
1. Если в приборе установлен датчик углекислого газа СО2 (полноценный
автоматический режим).
Прибор автоматически открывает/закрывает клапан притока, проветривая
помещение, когда уровень углекислого газа СО2 выше нормы, или, переходя
в режим циркуляции (воздухоочистителя), очищает воздух внутри поме-
щения, когда уровень углекислого газа СО2 в пределах нормы. В режиме
притока (при открытом клапане) прибор управляет скоростью вентилятора
в зависимости от уровня концентрации углекислого газа СО2 в помещении
в соответствии с Таблицей 3. В режиме циркуляции (воздухоочистителя),
прибор автоматически управляет скоростью вентилятора в зависимости от
уровня концентрации взвешенных частиц РМ2.5 в помещении в соответствии
с Таблицей 4.
2.Если в приборе не установлен датчик углекислого газа СО2 (упрощенный
автоматический режим).
Автоматическое управление скоростью вентилятора осуществляется только
по показаниям датчика РМ2.5. Управление положением клапана притока не
выполняется. Клапан притока остается в положении, заданном до перехода
в автоматический режим (AUTO). При этом на дисплее прибора выводится
сообщение пользователю – «Качество воздуха обеспечивается только по
РМ2.5. Для контроля за свежестью установите датчик СО2».
В автоматическом режиме (AUTO) независимо от наличия установленного
датчика СО2-Z19 в приборе в случае установки нагревательного элемента
автоматически поддерживается заданная пользователем температура воздуха
на выходе из прибора.
-
Короткое
нажатие 3
раза
кнопки
+
длительное
(3 сек)
нажатие
кнопки
Запуск режи-
ма «Само-
диагностика»
Комбинация кнопок запускает режим самодиагностики, в котором прибор в
автоматическом режиме проводит проверку работоспособности основных
функциональных компонентов и определяет наличие установленных допол-
нительных опций. Время работы прибора в режиме «Самодиагностика» может
занять до 10 мин.
ВНИМАНИЕ!
Рекомендуется запускать режим «Самодиагностика» после монтажа прибора
и после установки дополнительных опций: керамического нагревательного
элемента и датчика СО2.
В случае, если в режиме «Самодиагностика» обнаружен неисправный ком-
понент, отключите прибор с пульта ДУ, нажав на кнопку вкл./выкл. Затем
отключите питание прибора с помощью кнопки вкл./выкл. , находящейся на
боковой панели прибора. Через 1-2 мин включите прибор и вновь запустите
режим самодиагностики. Если неисправность компонента повторяется, обра-
титесь в сервисный центр.
-
Длительное
(3 сек)
нажатие на
кнопку
Включение /
отключение
звукового сопро-
вождения работы
прибора
Позволяет отключить или вновь включить звуковое сопровождение работы
прибора. По умолчанию звуковое сопровождение включено.
-
Длительное
(3 сек)
нажатие на
кнопку
Выбор языка
Позволяет выбрать русский или английский язык. По умолчанию установлен
интерфейс на русском языке.
-
Длительное
(3 сек)
нажатие на
кнопку
(SLEEP)
Подключение к
Wi-Fi
Позволяет подключить удаленное управление по Wi-Fi.

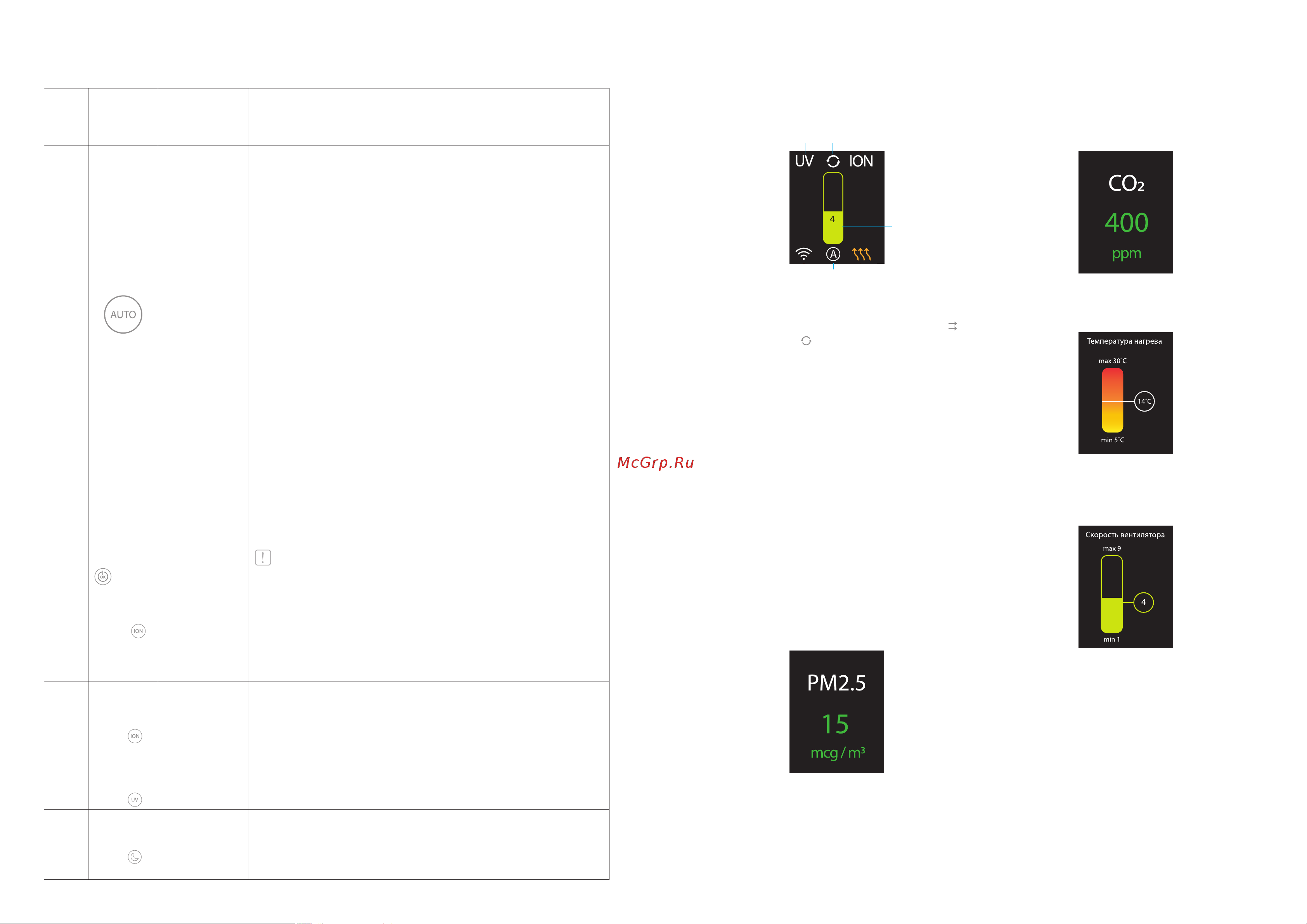

Основная индикация на дисплее
прибора
Рисунок 5
1. Индикация режимов: притока (вентиляции)
или циркуляции (режима воздухоочистителя)
2. Индикация скорости вентилятора
3. Индикатор работы УФ лампы
4. Индикатор работы генератора холодной плаз-
мы
5. Индикатор текущего режима работы прибора
(М - MANUAL, A - AUTO, Т - TURBO)
6. Индикатор работы нагревательного элемента
7. Индикатор Wi-Fi
Индикация параметров качества воздуха
(концентрация СО2 и РМ2.5)
1. На дисплее прибора отображается текущая
концентрация взвешенных микроскопических
частиц РМ2.5 в воздухе помещения (рис. 6).
Числовое значение и единица измерения в
mcg/m3 имеют при этом определенный цвет,
показывающий текущий уровень качества воз-
духа. Все уровни качества воздуха по показате-
лю «Концентрация РМ2.5» указаны в таблице 2.
Рисунок 6
2. На дисплее прибора отображается текущая
концентрация углекислого газа СО2 в воздухе
помещения (рис. 7). Числовое значение и еди-
ница измерения в ppm имеют при этом опреде-
3 1 4
6
2
57
ленный цвет, показывающий текущий уровень
качества воздуха. Все уровни качества воздуха
по показателю «Концентрация СО2» указаны в
таблице 3.
Рисунок 7
Индикация при выборе заданной температуры
Рисунок 8
Индикация при выборе необходимой скоро-
сти вентилятора в ручном режиме «MANUAL»
Рисунок 9
Индикация сообщений пользователю на дис-
плее прибора
На рисунке 10 приведены примеры сообщений
пользователю. Если вы увидели сообщение, про-
чтите его и для продолжения работы прибора
выполните/выберите действие, которое указано
внизу дисплея в качестве подсказки.
