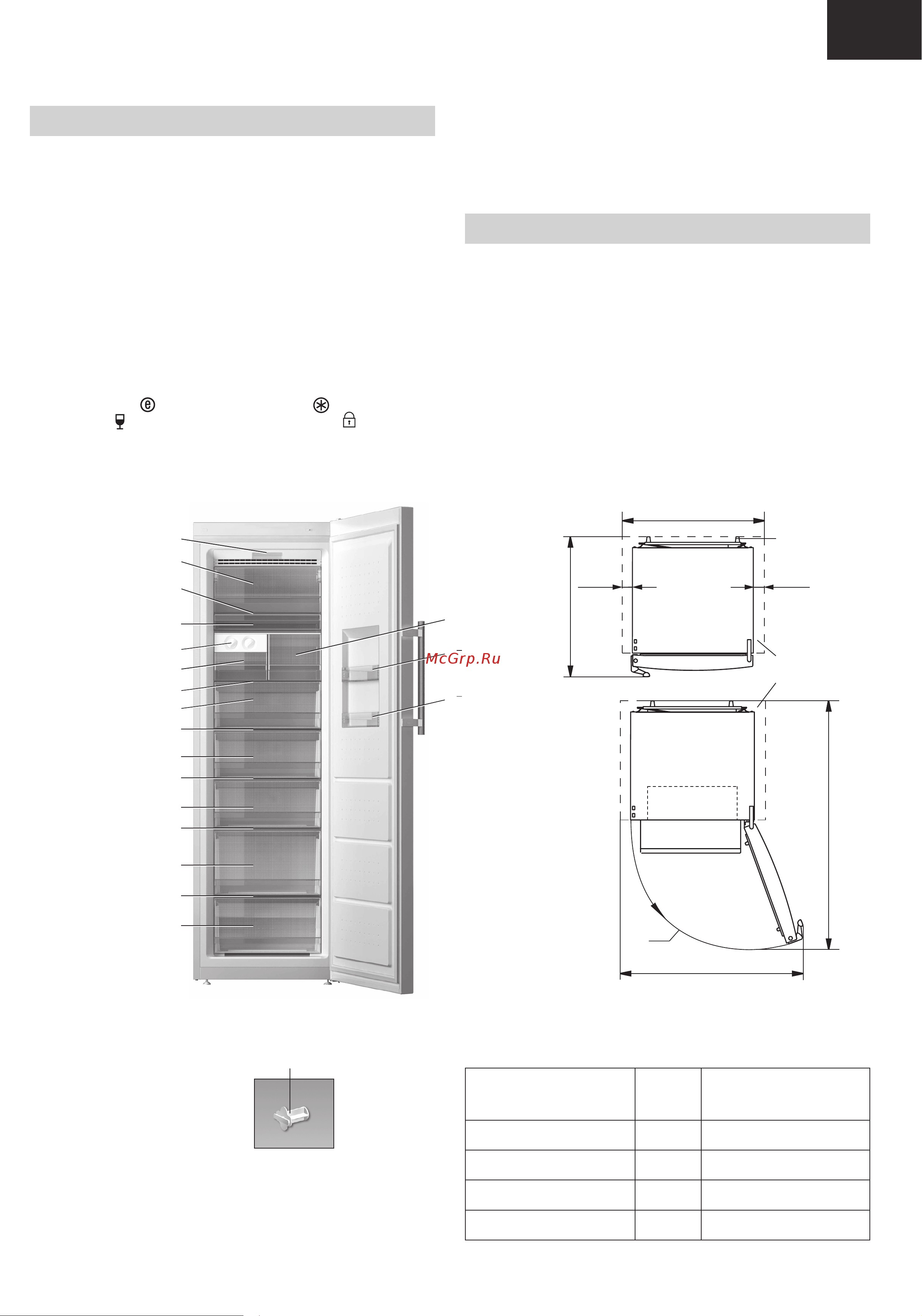

5
UKR
1 ОПИС МОРОЗИЛЬНИКА
1.1 Морозильник відповідно до рисунка 1 призначений для за-
морожування свіжих продуктів, зберігання заморожених продуктів
та приготування харчового льоду.
1.2 Морозильник оснащений системою без утворення інею
(далі – система No Frost).
1.3 Загальний простір, необхідний для експлуатації моро-
зильника, визначається розмірами, вказаними на рисунку 2 у
міліметрах. Конструкцією морозильника забезпечується макси-
мальний кут відчинення дверей – 110
0
. Щоб уникнути поломки,
ЗАБОРОНЯЄТЬСЯ докладати зусилля для відчинення дверей на
кут більше 110
0
.
1.4 На дверях морозильника передбачений блок управління
відповідно до рисунка 3, який керує роботою морозильника,
дозволяє змінювати температуру, включати функції, включати та
вимикати морозильник.
1.5 Морозильник має такі функції: «Економічний режим
роботи» («есо»,
)», «Заморожування» ( ), «Охолоджен-
ня напоїв» (
), «Блокування кнопок»(«lock», ), «Звукова
сигналізація відкритих дверей» («alarm»).
1.6 Для освітлення в морозильнику передбачений світлодіодний
світильник відповідно до рисунка 1.
1.7 Морозильник повинен експлуатуватися в діапазоні тем-
ператур навколишнього середовища, що відповідає кліматичному
класу, вказаному на його табличці (див. рис. 5). Відповідність
діапазонів температур кліматичним класам наведено у таблиці 1.
2 БЛОК УПРАВЛІННЯ
2.1 Блок управління відповідно до рисунка 3 має дисплей та
кнопки управління (далі — кнопки).
УВАГА! Всі кнопки сенсорні та спрацьовують від легкого
торкання.
Блок управління захищений плівкою, яку слід зняти перед
експлуатацією морозильника.
2.2 Під час роботи морозильника підсвічування дисплея
стає менш яскравим – вмикається енергозберігаючий режим.
При торканні будь-якої кнопки, при відкриванні дверей або при
висвічуванні коду несправності дисплей переходить в активний
режим роботи – підсвічування стає яскравим.
2.3 На дисплеї відображаються індикатори роботи морозиль-
Рисунок 1 – Морозильник та комплектуючі вироби
піддон (для заморожу-
вання ягід та ін. дрібних
продуктів)
кошик (нижній)
кошик BIG BOX
кошик
кошик
панель
світильник
світлодіодний
кошик
полиця-скло
полиця-скло
полиця-скло
полиця-скло
полиця-скло
посудина для льоду
льодогенератор
полиця-скло (верхня)
ємність Slim
Space
ємність Slim
Space
посудина
Рисунок 2 – Морозильник (вигляд зверху)
упор задній
упор задній
110
0
891 min
1184±5
687
50 min50 min
•
•
простір для
циркуляції
повітря
695 min
Таблиця 1 – Кліматичні класи
Клас Символ
Діапазон температури
навколишнього
середовища,
0
С
Помірний розширений SN Від 10 до 32
Помірний N Від 16 до 32
Субтропічний ST Від 16 до 38
Тропічний T Від 16 до 43
