Кері жүйелілікпен таңдалған шыны-сөреге салазка мен
ыдыста орнату.
3.3 Өнімдерді салу жəне түсіру үшін балғандық бөлімінің
ыдысы (егер болса) өзіне қарай тірелгенге дейін тарту керек.
Пайдаланудағы ыңғайлылығы үшін роликті бағыттағыш бой-
ынша ауыстырылады.
Қажеттілікке қарай ТБ ішінен ыдысты алып, оны тірелгенге
дейін өзіне тарту керек, одан кейін бүйір жəне алдыңғы беттерінен
ұстап жоғары көтеру керек, жəне екі жақтан бағыттауыштан
ыдыстың роликтерін босату керек. Ыдысты тоңазытқышқа ор-
нату үшін ыдыстың ролигін (екі жағынан) жоғары көтере отырып
бағыттауышқа орнату керек жəне оны ысыру керек.
3.4 Ыдыста (көкөністер немесе жемістерге арналған)
өнімдерді сақтаудың оңтайлы шарттарын қамтамасыз ету
үшін ылғалдылықты реттеудің мүмкіндігі қарастырылған.
Ылғалдылықтың реттелетін деңгейінің арқасында өнімдер өзінің
балғындығын одан көп сақтай алады.
Ыдыстың үстіне (көкөністер немесе жемістерге арналған)
1 суретке сəйкес ылғалдылықтың реттегішімен сөре орнатылған.
Ылғалдылықты реттеу 6 суретке сəйкес көрсеткіштің бағытында
жапқышты ауыстыру арқылы жүзеге асырылады:
– «low» күйі (төмен ылғалдылық) қамталған тағам өнімдерін
ұзақ сақтауға келіседі. Жапқышты өзіне тарту керек – желдету
қуыстары ашық, температура мен ылғалдылық төмендетіледі;
– «high» күйі (жоғары ылғалдылық) салат, көкөністер,
жемістер сияқты жоғары жеке ылғалдылығы бар қапталмаған
тамаө өнімдерін қысқа уақытқа сақтау үшін келіседі. Жапқышты
өзіңнен итеру керек – желдету қуыстары жабық, температура мен
ылғалдылығы артады.
«low» жəне «high» бөліністері арасында 6 суретке сəйкес
жапқыштың екі аралық күйі қарастырылған, бұл кезде желдету
қуыстарыы толық ашық емес\ жабық емес.
Ыдыстағы оңтайлы ылғалдылықты жасау үшін (көкөністер не-
месе жемістер үшін) жүктелген өнімдердің санын жүктеуді ескере
отырып жапқышты қажетті күйге орнату керек.
3.5 Бөтелкелерге арналған шектегіш есікті ашу жəне жабу
кезінде олардың артқа лақтырылуының алдын алады. Шектегіш
7 суретке сəйкес ыдыстың қабырғасының бойымен алмастырыла
алады.

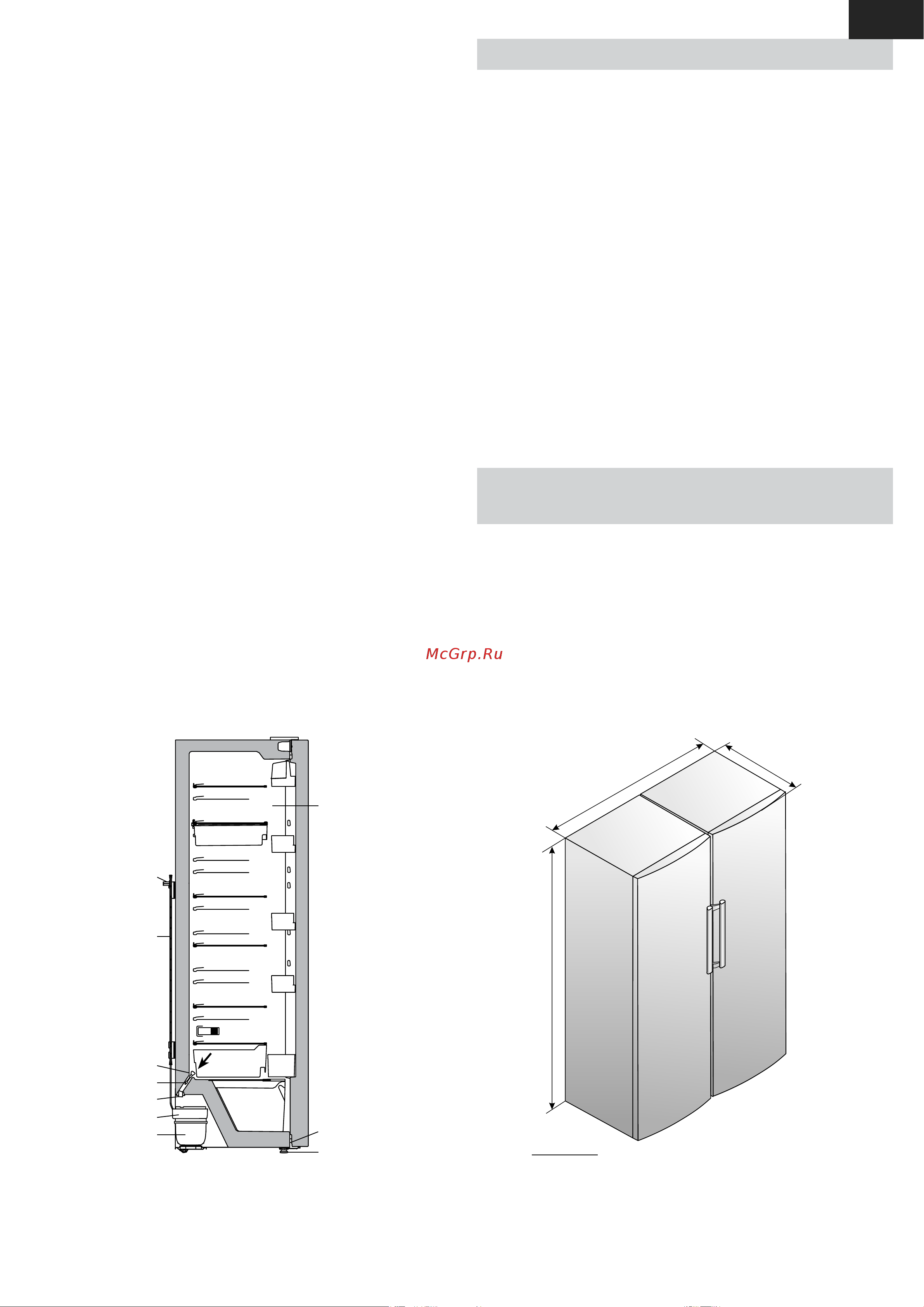

8-сурет – ТБ-нен еріген суды құюдың схемасы
ысқыш
конденсатор
науа
артқы тірек
келте құбыр
ыдыс
компрессор
таяныш
ТБ-ң iшкі шкаф
алдыңғы планка
4 АВТОМАТТЫ ЕРІТУ ЖҮЙЕСІ
4.1 Тоңазытқышта ерітудің автоматты жүйесі қолданылады.
ТБ артқы қабырғасында пайда болатын қырау компрессорды
ажыратқан кезде еріту циклында ериді жəне су тамшыларына
айналады. Еріген судың тамшылары 8 суретке сəйкес науаға
ағады, одан кейін келте құбыр арқылы компрессордағы ыдысқа
түсіп, буға айналады. Науаның қуысына құю жүйесінің ластануын
болдырмауға арналған ысқыш орнатылған.
Кей кезде компрессор қосылғанда ТК артқы жарында қырау
қалуы мүмкін, бірақ ол ТК бұзылғандығын көрсетпейді. Ол қырау
алдағы уақыттағы еру циклдеріның бірінде ериді.
4.2 Науаның тазалығын үнемі тексеріп тұру керек (3 айда
1 реттен жиі емес). Науада судың болуы құю жүйесін ластауды
көрсетеді.
Ластануды болдырмау үшін:
– су кедергісіз ыдысқа ағуы үшін науадағы қуысты ысқышпен
тазарту керек;
– ысқышты жуу жəне 8 суретке сəйкес орнату.
Балғындық бөлімшесі бар тоңазытқышта құю жүйесінің
ластануын болдырмау үшін 3.3 сəйкес балғындық бөлімшесінің
ыдысын алу керек.
Құю жүйесі ластанған тоңазытқыштың пайдалануға ТЫЙЫМ
САЛЫНАДЫ. ТБ түбінде пайда болған су немесе 8 суретке
сəйкес ішкі ТБ шкафына алдыңғы планкасының жанасу орны
тоңазытқыштың сыртқы шкафының коррозиясын тудырады,
жылу оқшаулауын бұзады, тоңазытқыш шкафын істен шығарады.
5 SIDE BY SIDE ТОҢАЗЫТҚЫШЫНЫҢ
ЖӘНЕ МҰЗДАТҚЫШЫНЫҢ КОМБИНАЦИЯСЫ
5.1 Side by side (қатар) қисындастыру бір түсті орындалымдағы
Х-1602-ХХХ тоңазытқыштың жəне М-7606-ХХ2-N мұздатқыштың
қосылуын қамтамасыз етеді.
5.2 Монтаждау бөлшектерінің жиынтығы жəне монтаж-
дау нұсқаулығы М-7606-ХХ2-N мұздатқыштарын жеткізу
жиынтығына кіреді.
5.3 Side by side комбинациясының габариттік өлшемдері
9-суретте миллиметрде келтірілген.
1200
1868
654*
9-сурет – Side by side комбинациясының габариттік өлшемдері
* Өлшемі артқы тіреулерді ескере отырып көрсетілген
