Встановити посудину і полозки на обрану полицю-скло в
зворотній послідовності.
3.3 Посудину відділення свіжості (при наявності) для заванта-
ження та вивантаження продуктів слід висунути на себе до упору.
Для зручності в експлуатації посудина переміщується по роли-
ковим направляючим.
При необхідності дістати посудину з ХВ рекомендується ви-
сунути її на себе до упору, потім підняти вгору, взявшись за бічну
і передню поверхні, і звільнити ролики судини з направляючих з
обох сторін. Для встановлення посудини в холодильник необхідно
ролики посудини (з обох сторін) встановити в напрямні і, піднявши
вгору, засунути його.
3.4 В посудині (для овочів або фруктів) передбачена
можливість регулювання вологості для забезпечення оптимальних
умов зберігання продуктів. Завдяки регульованим рівнем вологості
продукти можуть зберігати свою свіжість значно довше.
Над посудиною (для овочів або фруктів) встановлена полиця
з регулятором вологості відповідно до малюнку 1. Регулювання
вологості проводиться переміщенням заслінки в напрямку стрілки
відповідно до малюнку 6:
– положення «low» (низька вологість) підходить для трива-
лого зберігання упакованих продуктів харчування. Заслінку слід
зрушити на себе – вентиляційні отвори відкриті, температура і
вологість знижуються;
– положення «high» (висока вологість) підходить для коротко-
строкового зберігання упакованих продуктів харчування з високою
природною вологістю, як наприклад салат, овочі, фрукти. Заслінку
слід зрушити від себе – вентиляційні отвори закриті, температура
і вологість підвищуються.
Між розподілами «low» і «high» передбачено два проміжних
положення заслінки відповідно до малюнку 6, при яких
вентиляційні отвори відкриті/закриті не повністю.
Для створення оптимальної вологості у посудині (для овочів
або фруктів) з урахуванням кількості завантажених продуктів слід
встановити заслінку в необхідне положення.
3.5 Обмежувач для пляшок запобігає їх перекидання при
відкриванні та закриванні дверей. Обмежувач може переміщатися
уздовж стінки ємності відповідно до малюнку 7.
4 СИСТЕМА АВТОМАТИЧНОГО
РАЗМОРОЖУВАННЯ
4.1 У холодильнику використовується автоматична система
розморожування. Іній, що з’являється на задній стінці ХВ, тане в
циклі розморожування при вимкненні компресора і перетворюється
в краплини води. Краплини талої води стікають в лоток відповідно
до малюнку 8, потім через патрубок потрапляють в посудину на
компресорі і випаровуються. В отвір лотка встановлений йорж,
призначений для усунення засмічення системи зливу.
В деяких випадках іній може залишитися на задній стінці ХВ
після вмикання компресора, що не є несправністю. Іній розтане в
наступних циклах розморожування, передбачених в роботі холо-
дильника.
4.2 Необхідно регулярно стежити за чистотою лотка (не рідше
1 разу на 3 місяці). Наявність води у лотку вказує на засмічення
системи зливу.
Для усунення засмічення слід:
– прочистити йоржиком отвір в лотку, щоб вода без перешкод
стікала до посудини;
– вимити йорж і встановити відповідно до малюнку 8.
У холодильнику з відділенням свіжості для усунення засмічення
системи зливу попередньо слід дістати посудину відділення свіжості
відповідно до 3.3.
ЗАБОРОНЯЄТЬСЯ експлуатувати холодильник з засміченою
системою зливу. Вода, що з’явилася на дні ХВ або потрапила в місце
прилягання планки передньої до шафи внутрішньої ХВ відповідно
до малюнку 8, може викликати корозію зовнішнього шафи холо-
дильника, порушити теплоізоляцію, привести до зіпсування шафи
холодильника.
5 КОМБІНАЦІЯ ХОЛОДИЛЬНИКА І
МОРОЗИЛЬНИКА SIDE BY SIDE
5.1 Комбінація Side by side (пліч-о-пліч) передбачає з’єднання
холодильника Х-1602-ХХХ і морозильника М-7606-ХХ2-N одного
колірного виконання.
5.2 Комплект монтажних частин і інструкція по монтажу входить
до комплекту поставки морозильника М-7606-ХХ2-N.
5.3 Габаритні розміри комбінації Side by side наведені на ма-
люнку 9 в міліметрах.

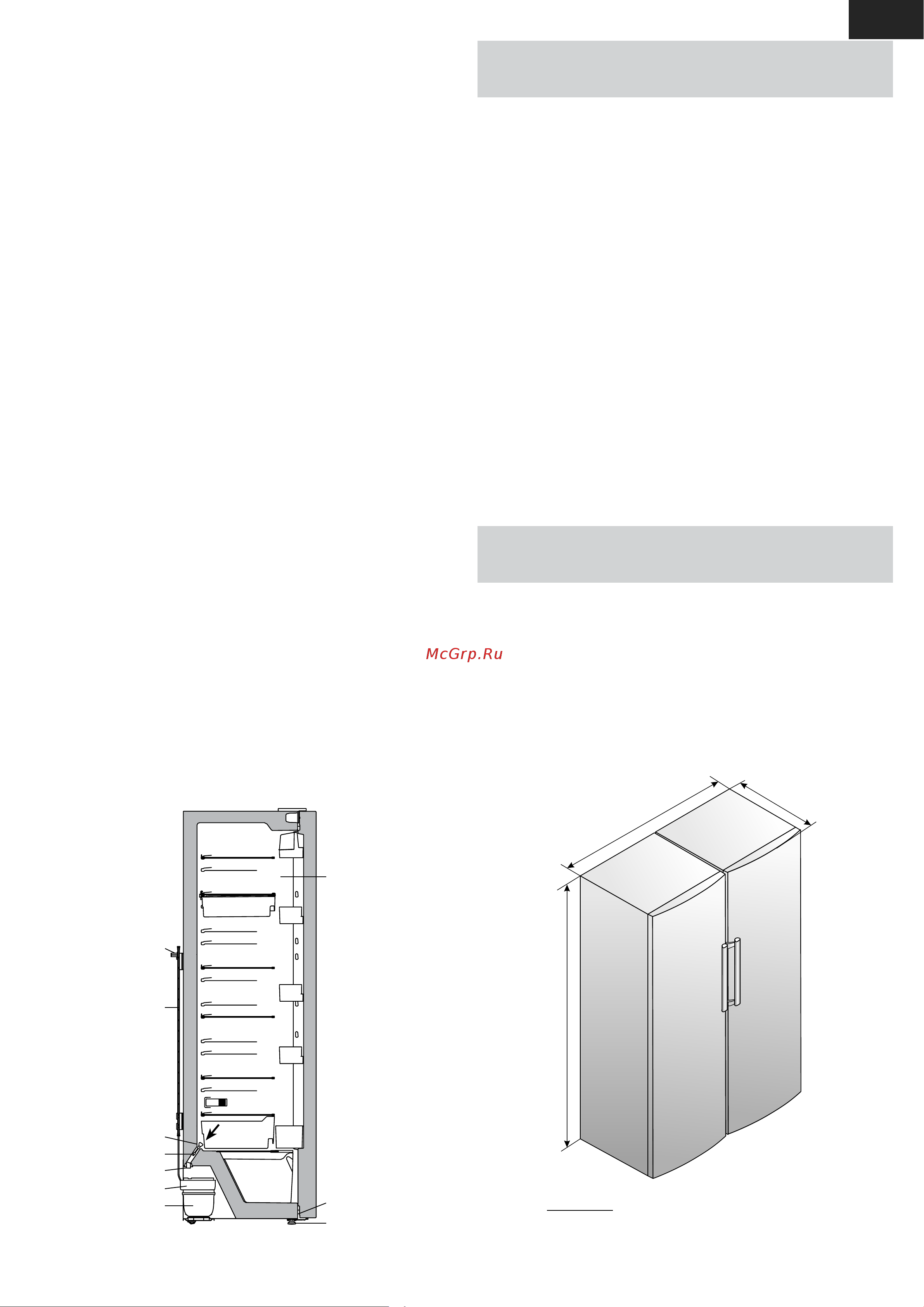

Малюнок 8 – Схема зливу талої води з ХВ
йорж
конденсатор
лоток
упор задній
пацівок
посудина
компресор
опора
шафа внутрішня ХВ
планка передня
1200
1868
654*
Малюнок 9 – Габаритні розміри комбінації Side by side
* Розмір вказано з урахуванням упорів задніх
