УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов FREEDOM FHD
18
⌂
СХЕМЫ ПОДКЛЮЧЕНИЯ
Видеодомофон
B
B
А
С
С
B
А
Электромеханический замок Электромагнитный замок
Блок питания
замка
Блок питания
замка
Видеорегистратор (опция)
Вызывная панель
Блок питания видеокамеры (опция)
Красный –
Желтый –
Белый –
Черный –
Питание вызывной панели
Видео
Аудио
Общий
Серый –
Синий –
Общий
Питание видеокамеры
Зеленый –
Оранжевый –
Коричневый –
Фиолетовый –
Н.Р. контакт реле
Общий контакт реле
Н.З. контакт реле
Питание замка

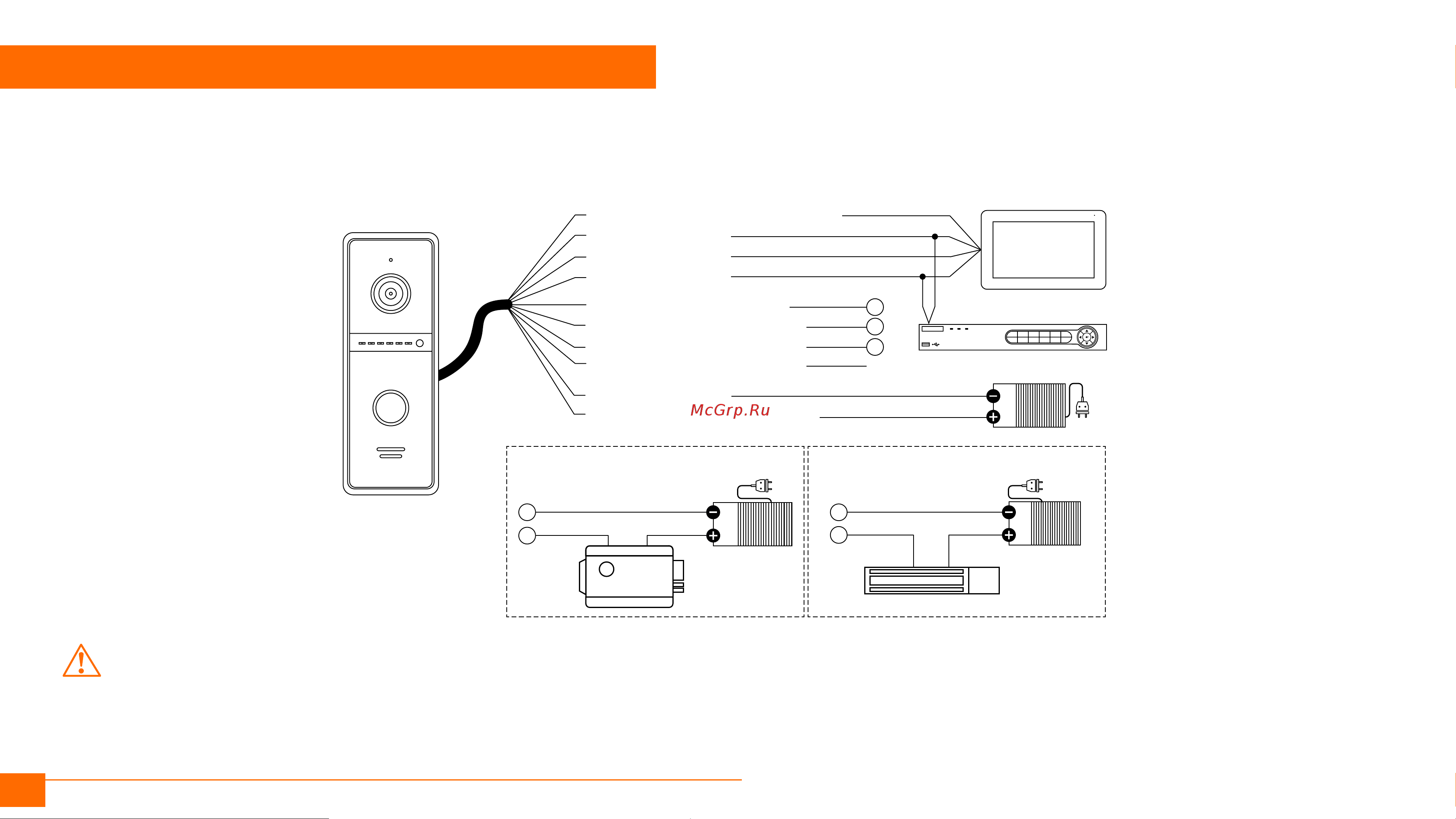

Рис. 14 Схема стандартного подключения замков и видеорегистратора к вызывной панели
ВНИМАНИЕ!
1. Для защиты вызывной панели параллельно замку в обратной полярности ре-
комендуется устанавливать защитный диод 1N4004 или аналогичный.
2. Для постоянной трансляции сигнала на видеорегистратор необходимо под-
ключить блок питания DC 12 В (мин. 300 мА) к синему и серому проводам.
