71
ENGLISH TECHNICAL PASSPORT
Dishwasher
Built-In Installation (for the integrated model)
Step 1. Selecting the best location for the dishwasher
The installation position of the
dishwasher should be near the existing
inlet and drain hose and power socket.

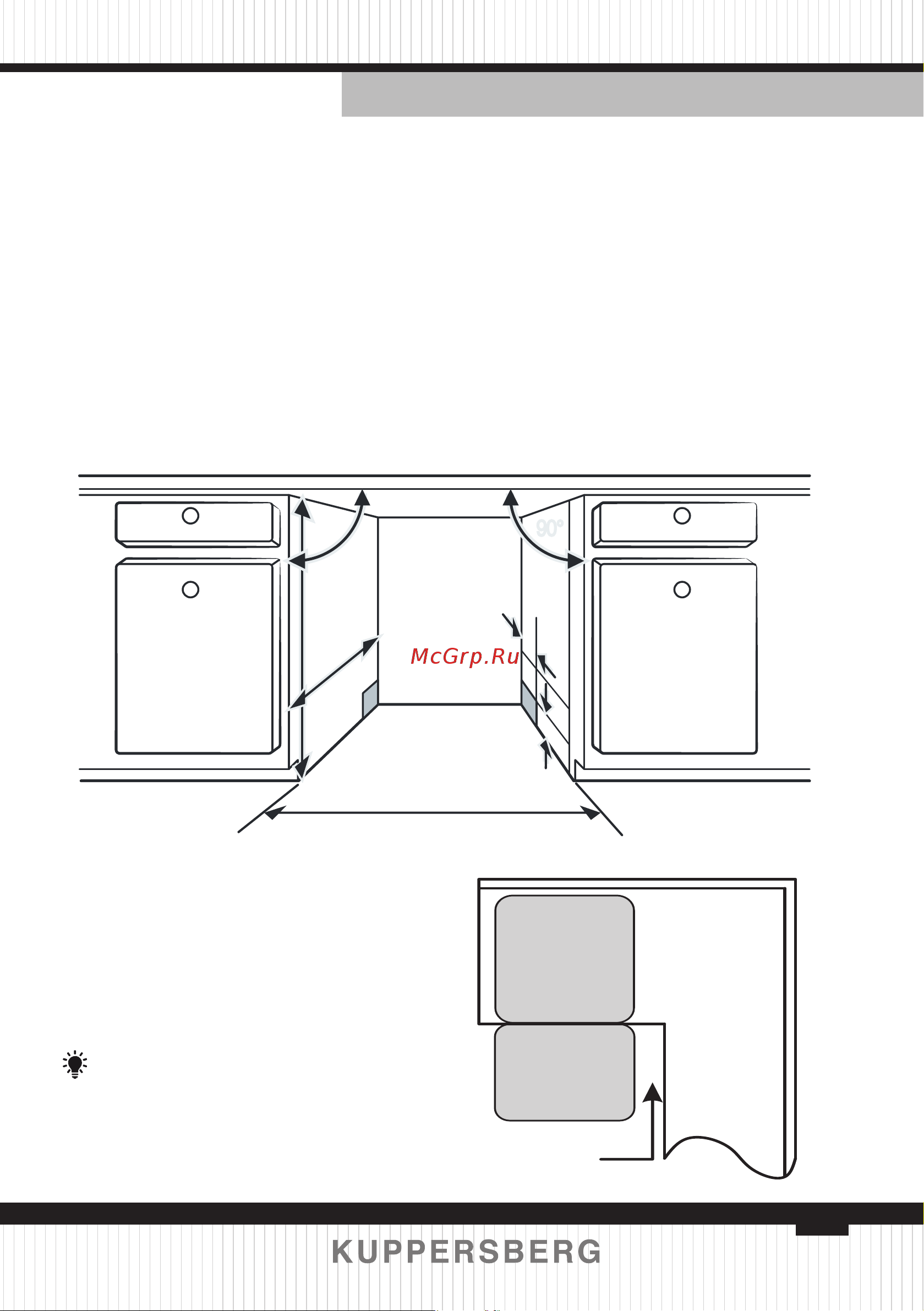

Illustrations of cabinet dimensions
and installation position of the
dishwasher.
1. Less than 5 mm between the
top of dishwasher and cabinet and the
outer door aligned to cabinet.
r
r
580 mm
580 mm
820-
820-
870 mm
870 mm
100
100
Electrical, drain
and water supply
line connection
Space between cabinet
bottom and floor
600 mm
80
80
2. If dishwasher is installed at the
corner of the cabinet, there should be
some space when the door is opened.
NOTE:
Depending on where your electrical
outlet is, you may need to cut a hole in
the opposite cabinet side.
Dishwasher Cabinet
Door of
dishwasher
Minimum space
of 50mm
Space between cabinet
bottom and oor
Electrical, drain
and water
supply
line connection
