Сборка оборудования

ВНИМАНИЕ! Во время установки различных винтов и болтов не следует их сильно

затягивать. Это необходимо сделать в самом конце сборки.

Шаг 1

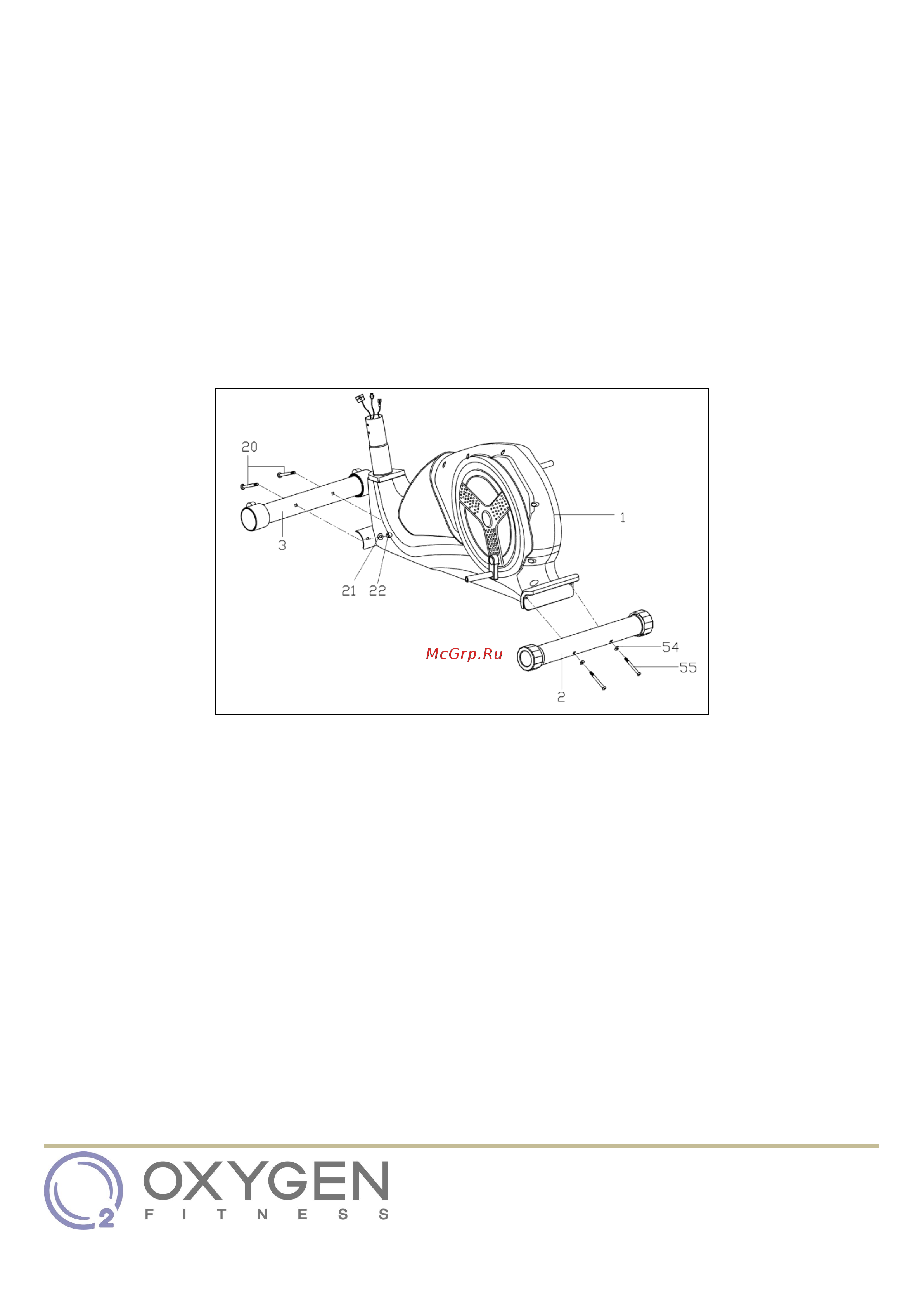

Ус тановите передний стабилизатор (3) и задний стабилизатор (2) на основную раму (1), с

помощью болтов (20), скругленных шайб (21), гаек (22), болтов(55) и скругленных шайб (54) как

показано на рисунке.

Шаг 2

Оденьте кожух стойки консоли (14) на стойку консоли (4).

Соедините кабель датчика стойки консоли (25) с кабелем датчика (26), кабель сервопривода (64) с

кабелем сервопривода стойки консоли (65) и кабель питания (66) с кабелем питания стойки консоли (67),

как показано на рисунке.

Установите стойку консоли (4) на основную раму (1) и зафиксируйте с помощью болтов (23), и

скругленных шайб (21). Внимание: Не затягивайте болты.
