LCD дисплей для моделей мощностью от 5 кВт.

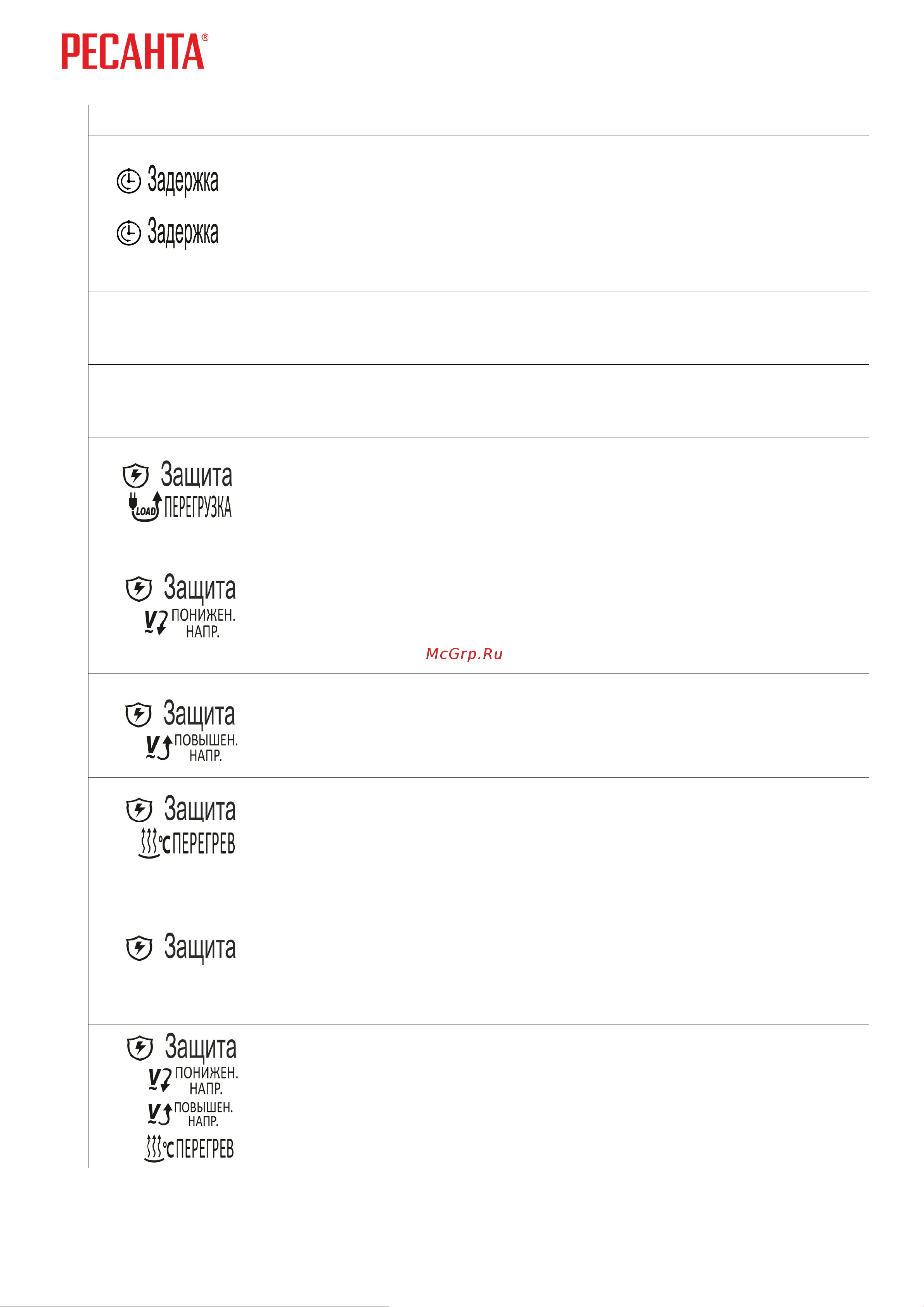

Показания дисплея
Значение
8.. 7 … 1,
Задержка включения стабилизатора 8 секунд. Выходное
напряжение отключено.
Задержка включения стабилизатора 2 минуты. Выходное
напряжение отключено.
220
Выходное напряжение включено и находится в пределах 220±2%
215 и меньше
Выходное напряжение понижено. Стабилизатор работает за
пределами диапазона стабилизации. Выходное напряжение
включено.
225 и больше
Выходное напряжение повышено. Стабилизатор работает за
пределами диапазона стабилизации. Выходное напряжение
включено.
Err
Сработала защита от перегрузки. Выходное напряжение
отключено. Повторная попытка включения произойдет через 2
минуты. Если защита от перегрузки сработает 5 раз в течении 15
минут, стабилизатор перейдет в режим сна.
Err
Сработала защита от пониженного напряжения. Выходное
напряжение отключен
о. Повторная попытка включения
произойдет через 2 минуты, либо когда напряжение на входе
превысит 155 В. Если защита от пониженного напряжения
сработает 5 раз в течении 15 минут, стабилизатор перейдет в
режим сна.
Err
Сработала защита от повышенного напряжения. Выходное
напряжение отключено. Повторная попытка включения
произойдет через 2 минуты.
Err
Сработала защита от перегрева. Выходное напряжение
отключено. Повторная попытка включения произойдет через
2
минуты.
Err
Сработала защита от заклинивания двигателя. Выходное
напряжение включено, если оно не отключено какой-
либо еще
защитой. Через 90 секунд произойдет повторная попытка
сдвинуть щетку. Если в течении 10 секунд щетка не сдвинется,
опять включит
ся задержка 90 секунд. Такие циклы могут
про
должаться до тех пор, пока стабилизатор не отключат от сети,
либо не сработает какая-либо еще защита.
---
Режим сна. Выходное напряжение отключено. Отображается
индикатор той защиты, которая перевела стабил
изатор в этот
режим (сработала 5 раз подряд
в течении 15 минут). Выход из
режима сна возможен только перезагрузкой стабилизатора.
Таблица 6. Обозначения дисплея.
