5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Серия GS / Модель
пилы
GS-4516 GS-5220 GS-5218 GS-4518 GS-6220
Объём двигателя, см
3
45 52 52 45 58
Мощность кВт 2,3 2,8 2,8 2,3 3,1
Длина шины, мм / дюймы 400 / 16” 505 / 20” 450 / 18” 450 / 18” 505 / 20”
Толщина звена и шаг
цепи, мм / дюймы
1,3 / 3/8” 1,5 / 0,325” 1,5 / 0,325” 1,5 / 0,325” 1,5 / 0,325”
Количество звеньев, шт. 57 76 72 72 76
Емкость топливного бака,
мл
550 550 550 550 550
Антивибрационная
система
Тормоз цепи
Таблица 2. Технические характеристики
6. СБОРКА
1. Открутите гайку для крепления шины и снимите защитную
крышку вместе с тормозом цепи.

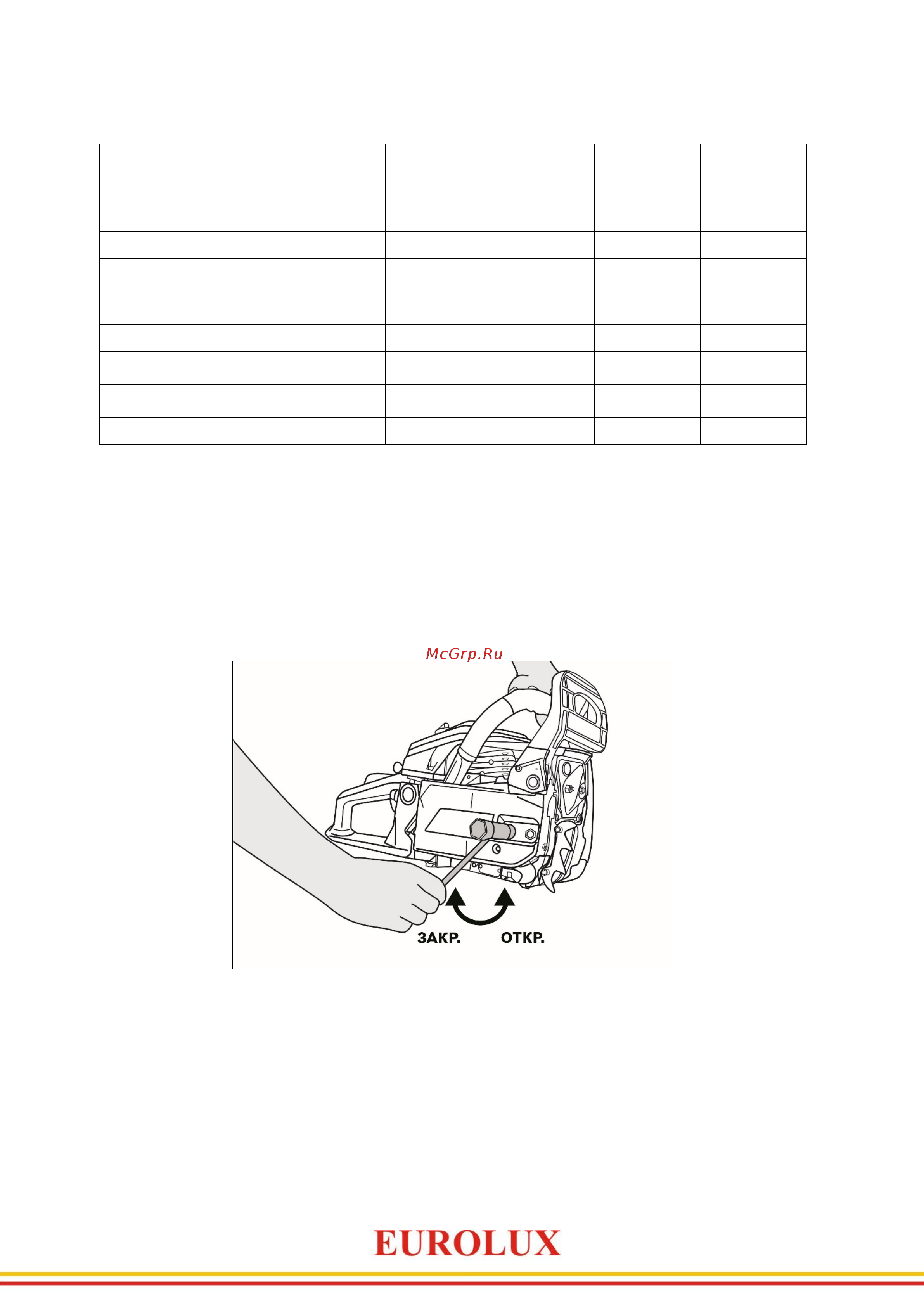

Рис.2. Ослабление гайки прижимной крышки шины
