Digis DSM-2S [3/4] Предупреждение
![Digis DSM-2S [3/4] Предупреждение](/views2/2034538/page3/bg3.png)
4
3

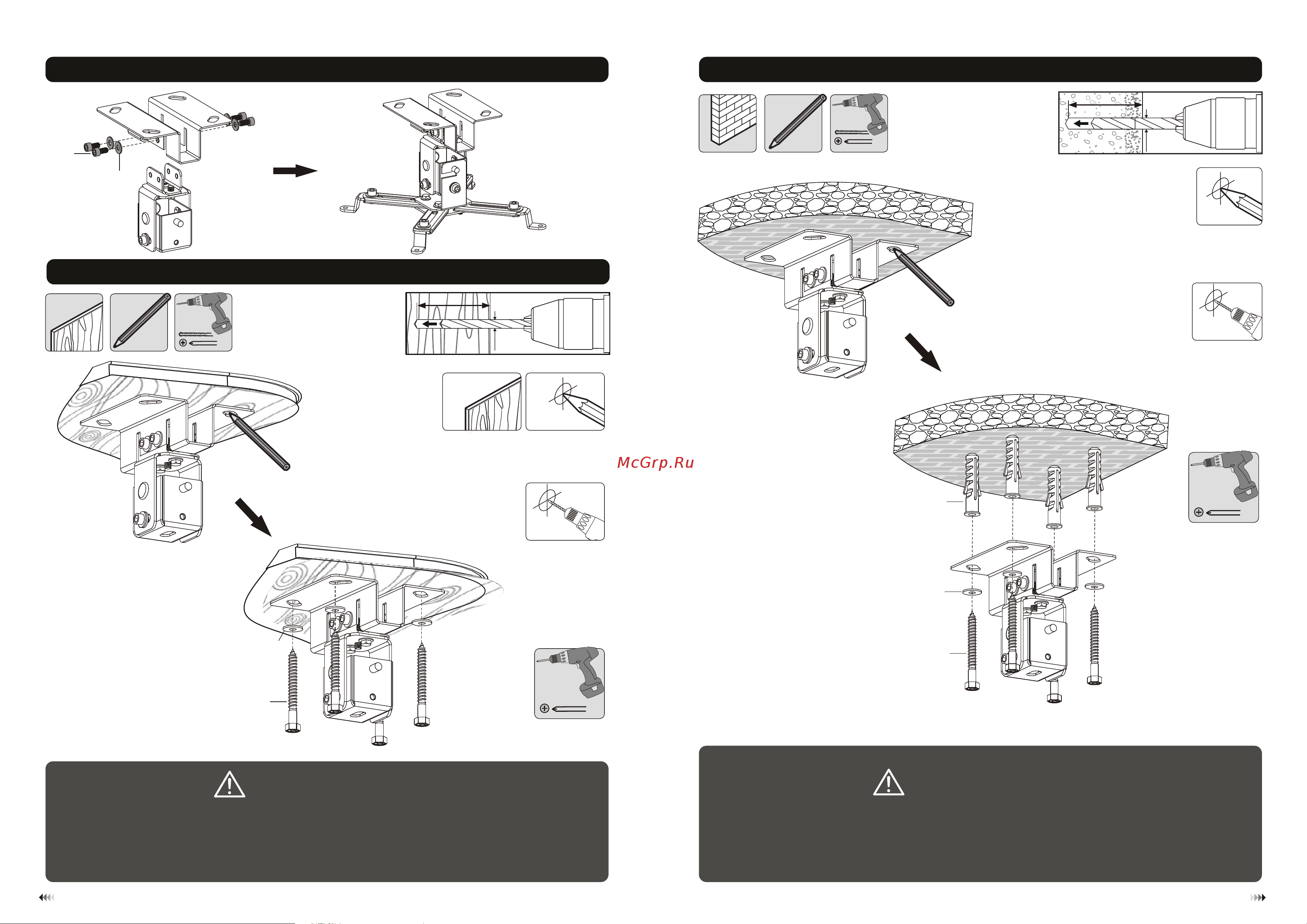

1. Установка потолочного кронштейна в сборе для монтажа проектора
ПРЕДУПРЕЖДЕНИЕ
• IВ случае монтажа в других ситуациях необходимое оборудование должен предоставить
монтажник.
• Монтажники должны убедиться, что опорная поверхность сможет выдержать общий вес
оборудования и всех подключенных аппаратных средств и компонентов.
2a. Монтаж на деревянном потолке
2
1
Просверлите
четыре
направляющих
отверстия
3
Закрепите потолочную
пластину винтами на потолке
ø 4,5 мм
(ø 3/16")
(2.2")2.2"( )
55 мм
(2.2”)
Найдите и отметьте
точное расположение
монтажных отверстий
W-A
W-C
M-A
M-G
ПРЕДУПРЕЖДЕНИЕ
Монтажники должны убедиться, что опорная поверхность сможет выдержать общий вес
оборудования и всех подключенных аппаратных средств и компонентов.
2b. Монтаж на кирпиче или бетоне
1
2
Просверлите
четыре
направляющих
отверстия
Закрепите
потолочную
пластину
винтами на
потолке
(2.4")2.4"( )
60 мм
(2.4”)
ø 10 мм
(ø 3/8")
Отметьте точное
расположение
монтажных
отверстий
W-A
W-C
W-B
