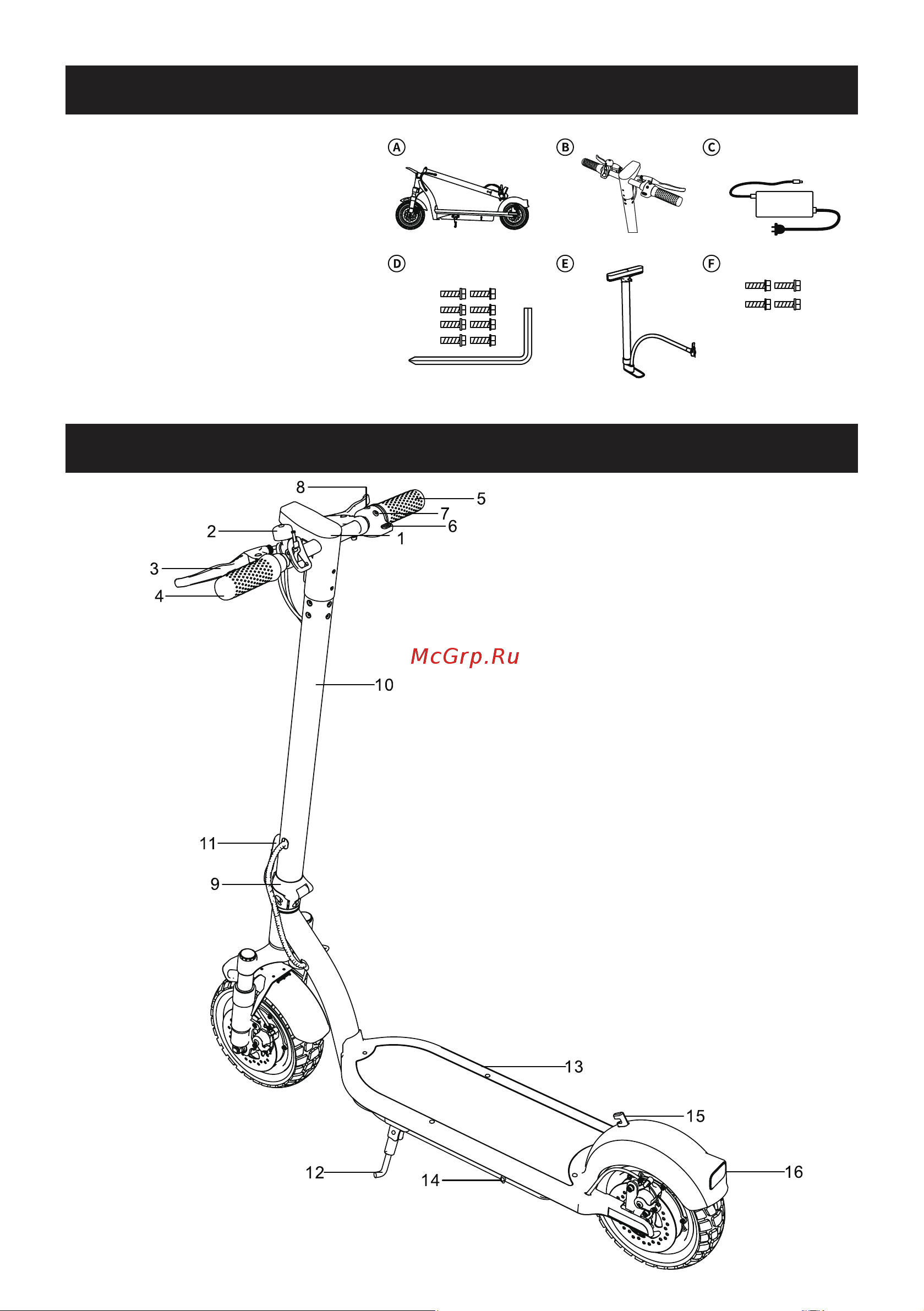

СХЕМА УСТРОЙСТВА
ФУНКЦИИ/ ЭЛЕМЕНТЫ
1. ЖК-дисплей
2. Звонок
3. Рукоятка тормоза
4. Рукоятка руля (левая)
5. Рукоятка руля (правая)
6. Акселератор
7. Кнопка питания
8. Кнопка настройка
9. Рукоятка складного механизма
10. Рулевая колонка
11. Замок складного механизма
12. Подножка
13. Платформа самоката
14. Разъем для зарядки
15. Крепление для складывания
16. Стоп-сигнал
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
A. Рама самоката
B. Рулевой узел
C. Зарядное устройство
+ зарядный кабель
D. Шестигранный ключ
+ Крестовая отвертка
+ болты (8шт.)
E. Насос
F. 4 запасных болта
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
20 21 22 23 24 25 26 27 28 29 30
31
32 33 34 35 36 37 38 39 40
