FIVE LM-2.80 [10/24] С х е м а п о д к л ю ч е н и я 2 x к а н а л ь н о г о у с и л и т е л я
![FIVE LM-2.80 [10/24] С х е м а п о д к л ю ч е н и я 2 x к а н а л ь н о г о у с и л и т е л я](/views2/2034624/page10/bga.png)
С Х Е М А П О Д К Л Ю Ч Е Н И Я
2 - X К А Н А Л Ь Н О Г О У С И Л И Т Е Л Я
10
После выполнения всех подключений, подключите
плюсовую клемму «+» к автомобильному аккумулятору
Подключите отрицательную клемму к кузову автомобиля;
Соедините линейный выход автомобильного
головного устройства с линейным входом
автомобильного усилителя с помощью
соединительного RCA кабеля;
Используйте удлинительный
кабель пульта дистанционного
управления для подключения
к автомобильному усилителю
Подключите внешний пульт дистанционного
управления для регулировки уровня GAIN
Клеммы для подключения
автомобильных динамиков

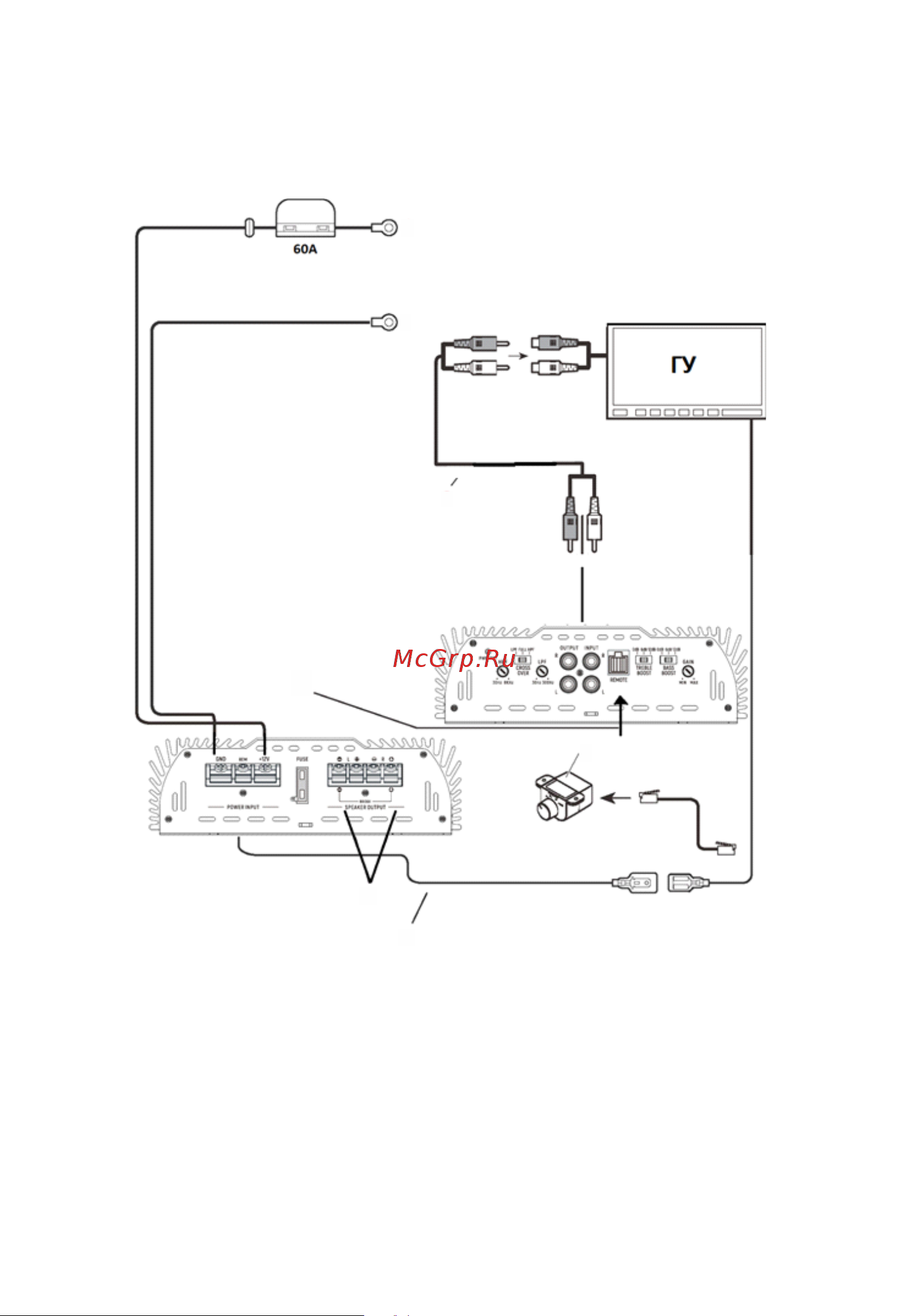

Ниже представлена схема подключения с внешним подключением источника сигнала;
Провод управления включением автомобильного усилителя. Подключите эту клемму к
соответствующему проводу на головном устройстве. Терминал также может быть подключен к
резистору автомобильной антенны. Другой способ - подключить к проводу управления
включением зажигания автомобиля
