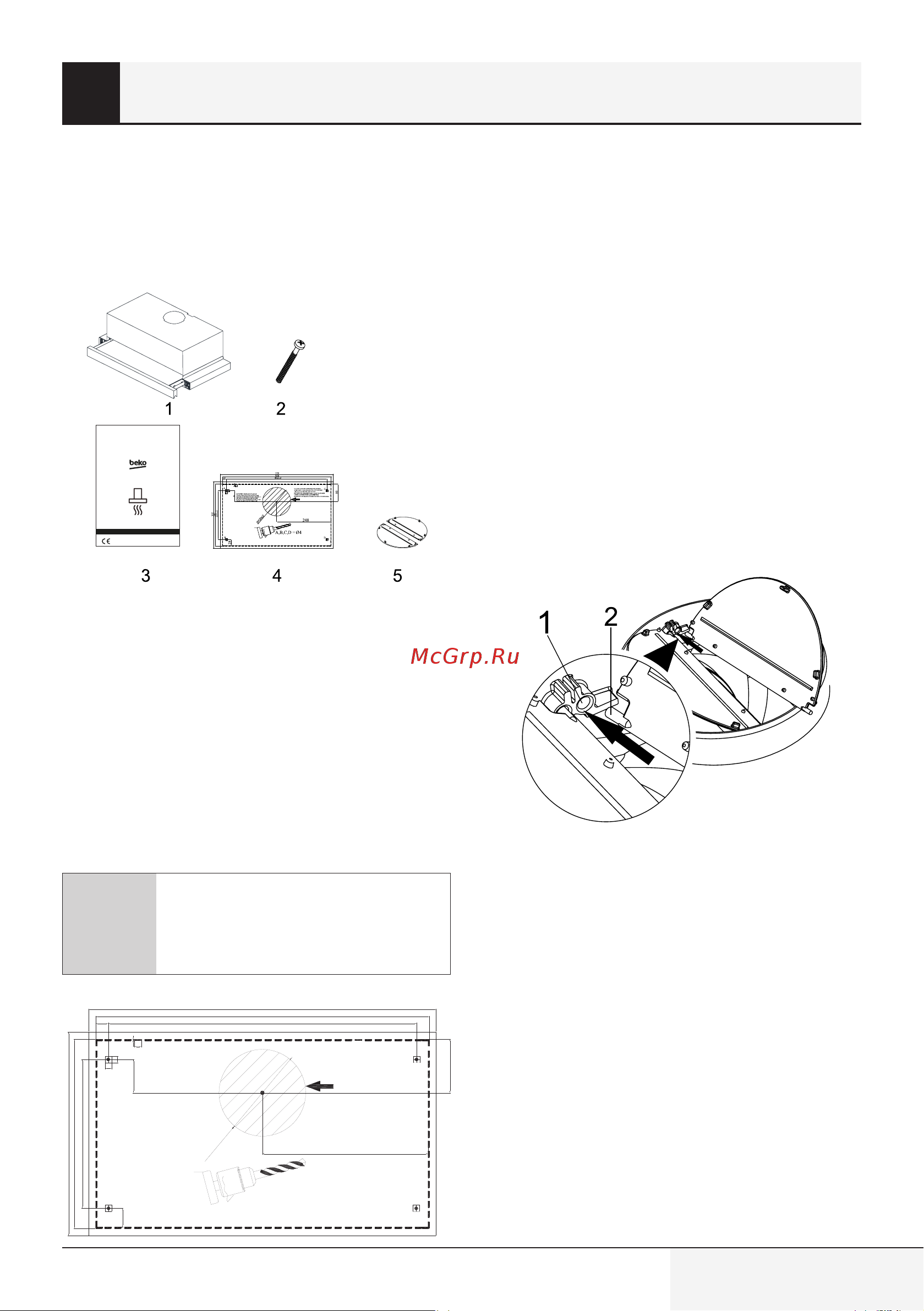

![Indesit INT 62HR X [29/48] Установка изделия](/views2/2034957/page29/bg1d.png)
Вытяжка / Руководство пользователя
29 / RU
вых плит, от поверхности стекла для
электрических плит.
5.2 Содержимое упаковки
Hood
User manual
EN
HNT61310X
01M-8807483200-0921-01
1. Выдвижная вытяжка
2. 4x винта подвески 4x40
3. Руководство пользователя
4. Монтажный шаблон
5. Задвижка вентиляционной трубы
Информация, необходимая для вы-
бора места, подходящего для уста-
новки вытяжки, представлена ниже.
5.3
Установка прибора
A
ПРЕДУПРЕЖДЕНИЕ: Во
время сверления и рез-
ки используйте защитные
перчатки и очки.
B
A
D
C
Ø4
A,B,C,D =
520
500
19
10
10
2
10
462±2
305
283
223±2
248
50
Ø
1
3
0
±
2
28
MOUNTING TEMPLATE SCALE 1:1
SAGOMA DI MONTAGGIO RELAZIONE 1:1
ESTAMPA DE MONTAJE ESCALA1:1
GABARIT POUR MONTAGE ECHELLE 1:1
MONTAGESCHABLONE MAßSTAB 1:1
AUSSCHNITT IM SCHRANK FÜR LUFTAUSTRITT
LINEA DI TAGLIO PER USCITA ARIA
RECORTE DELARMARIO PARA LA SALIDADE AIRE
LIGNE ACOUPER POUR LA SORTIE D'AIR
CUT-OUT LINE ON CUPBOARD FORAIR EXIT
SZABLON MONTAZOWYSKALA 1:1
ZAZNACZYC W SZAFCE OTWÓR POD WYLOT POWIETRZA
80
• Прикрепите шаблон для установки,
который входит в комплект поставки
прибора, к поверхности, на которой
будет выполняться установка.
• С помощью сверла A, B, C, D с ди-
аметром биты 4 мм просверлите
отверстия, указанные на шаблоне.
• Просверлите выходное отверстие
вытяжной трубы в соответствии с
размерами, указанными в монтаж-
ном шаблоне.
Извлеките прибор из упаковки.
Установите пластмассовые заслонки
дымохода, входящие в комплект при-
надлежностей, на дымоход прибора,
как показано ниже.
(Рис. 1)
1. Гнездо ламповой панели
2. Ламповая панель
Вставьте пластиковый штырек ради-
олампы (Pис. 1, обл. 2) в гнездо на
панели (Pис.7, обл 1) на выходе дви-
гателя. Затем слегка расширьте па-
нель, чтобы вставить другой штырек
радиолампы в другое гнездо.(Рис. 1)
5
Установка изделия
