Устройство пилы

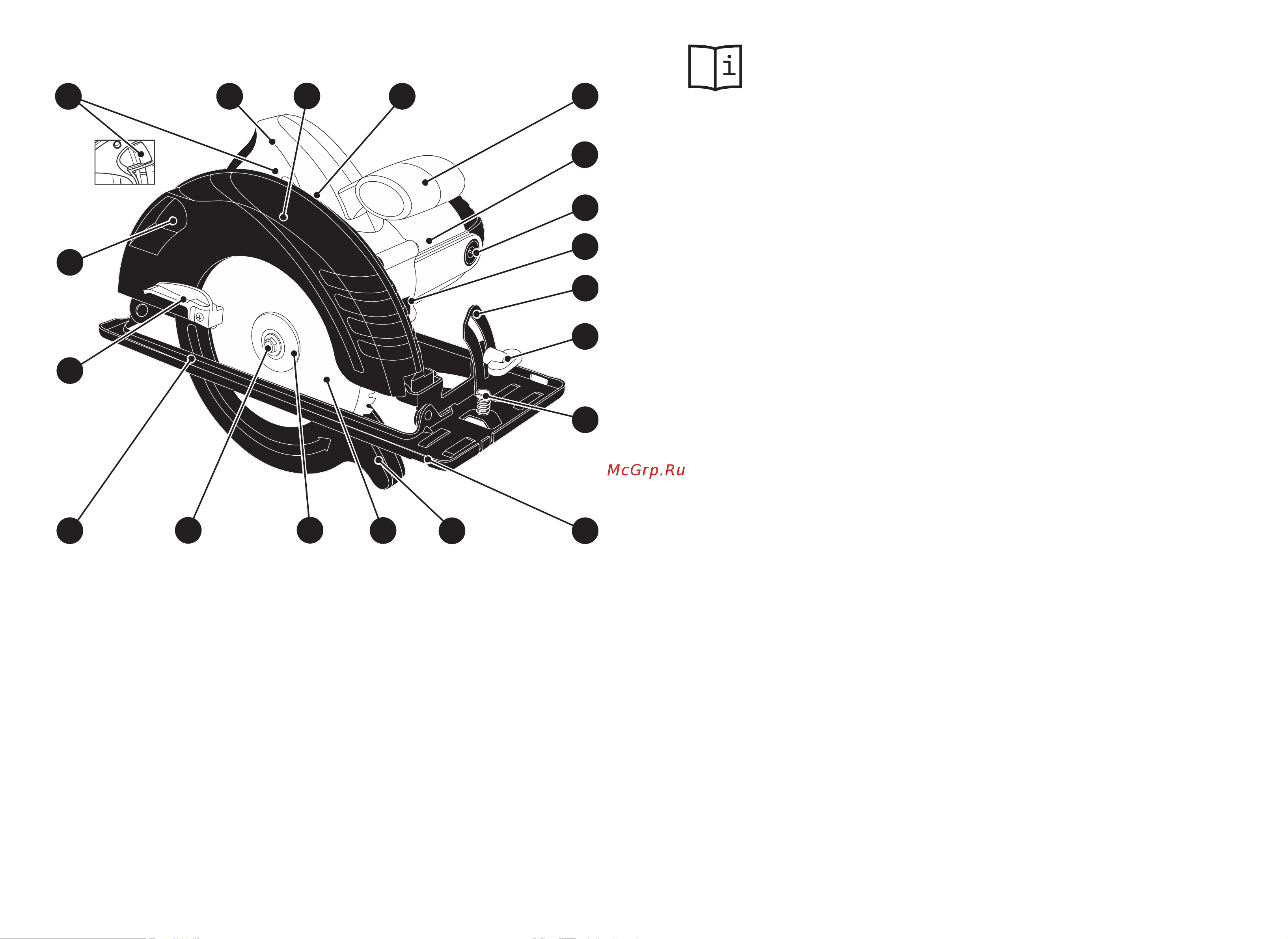

Рисунок 1 — Общий вид пилы
Устройство и
принцип работы пилы
Общий вид пилы показан на рисунке 1, ее подробное устрой-
ство представлено на схеме сборки (см. приложение Б). Рисун
-
ки в настоящей инструкции, приведены для ознакомления с
устройством пилы, и могут не отражать некоторые особенности
ее конструкции.
Пила состоит из основания 1 и соединенного с ним, с помощью
шарнирных элементов, силового узла 9. Для удержания пилы в
процессе пиления предусмотрены рукоятка задняя 5 и рукоятка
передняя 8.
В силовом узле 9 смонтирован электродвигатель с редукто-
ром, на выходном шпинделе которого закреплен пильный диск
17. В целях безопасности и предотвращения случайного сопри
-
косновения, пильный диск 17 закрыт в верхней части защитным
кожухом 6, в нижней части откидывающимся защитным кожухом
16.
Для осуществления процесса наклонного пиления конструк-
цией пилы предусмотрено регулирование угла наклона сило
-
вого узла 9. Настройку на необходимый угол наклона силового
узла 9 выполняют путем его поворота, предварительно ослабив
винт фиксации 13. Угол наклона силового узла 9 контролируют
по шкале, нанесенной на направляющей планке 12.
Для регулирования глубины пиления предусмотрена регули-
ровка положения силового узла 9 относительно основания 1,
путем его подъема (опускания) с последующей фиксацией в не
-
обходимом положении. Угол наклона настраивают по шкале 7.
Конструкция пилы автоматически обеспечивает необходимый
безопасный угол раскрытия откидывающегося защитного ко
-
жуха 16, при пилении заготовки. Для ручного принудительного
открытия откидывающегося защитного кожуха 16 предусмо
-
трена ручка 2, что используется также при установке и замене
пильного диска 17.
Для возможности фиксации шпинделя при замене или установ-
ке пильного диска 17, на силовом узле 9 предусмотрен фиксатор
11. На шпиндель силового узла 9, пильный диск 17 крепится с по
-
мощью внутреннего фланца, наружного фланца 18, и винта 19.
Пила оснащена приспособлением параллельным упором,
позволяющим выполнять параллельное пиление. Параллель
-
ный упор устанавливается в паз 15 основания 1 и фиксируется
при помощи винта 14.
Для отвода древесной стружки, образующейся при пилении
заготовки, на верхнем защитном кожухе 6 предусмотрен встро
-
енный патрубок 3.
1. Основание
2. Ручка для принудительного открытия
откидывающегося защитного кожуха
3. Патрубок для выброса стружки
4. Выключатель
5. Рукоятка задняя
6. Верхний защитный кожух
7. Направляющая планка со шкалой для
настройки глубины пиления
8. Рукоятка передняя
9. Силовой узел
10. Крышка угольной щетки (2 шт.)
11. Фиксатор шпинделя
12. Направляющая планка со шкалой
для настройки угла наклона
13. Винт фиксации силового узла (угол
наклона)
14. Винт фиксации параллельного упо
-
ра
15. Паз для установки параллельного
упора
16. Откидывающийся защитный кожух
17. Пильный диск
18. Фланец наружный
19. Винт
13
18
16
17
19
2
1
14
6
8
4
7
5
12
11
9
10
15
3
