Кратон AWP-500PI [13/16] Устройство насосной станции

Кратон AWP-500PI [13/16] Устройство насосной станции
www.kraton.ru
Насосная станция
A
W
AWA
P
-500PI, артикул
5
6
20
13
Рисунок
B
— Устройство насосной станции
Устройство насосной станции
1
2
3
4
5
6
7
8

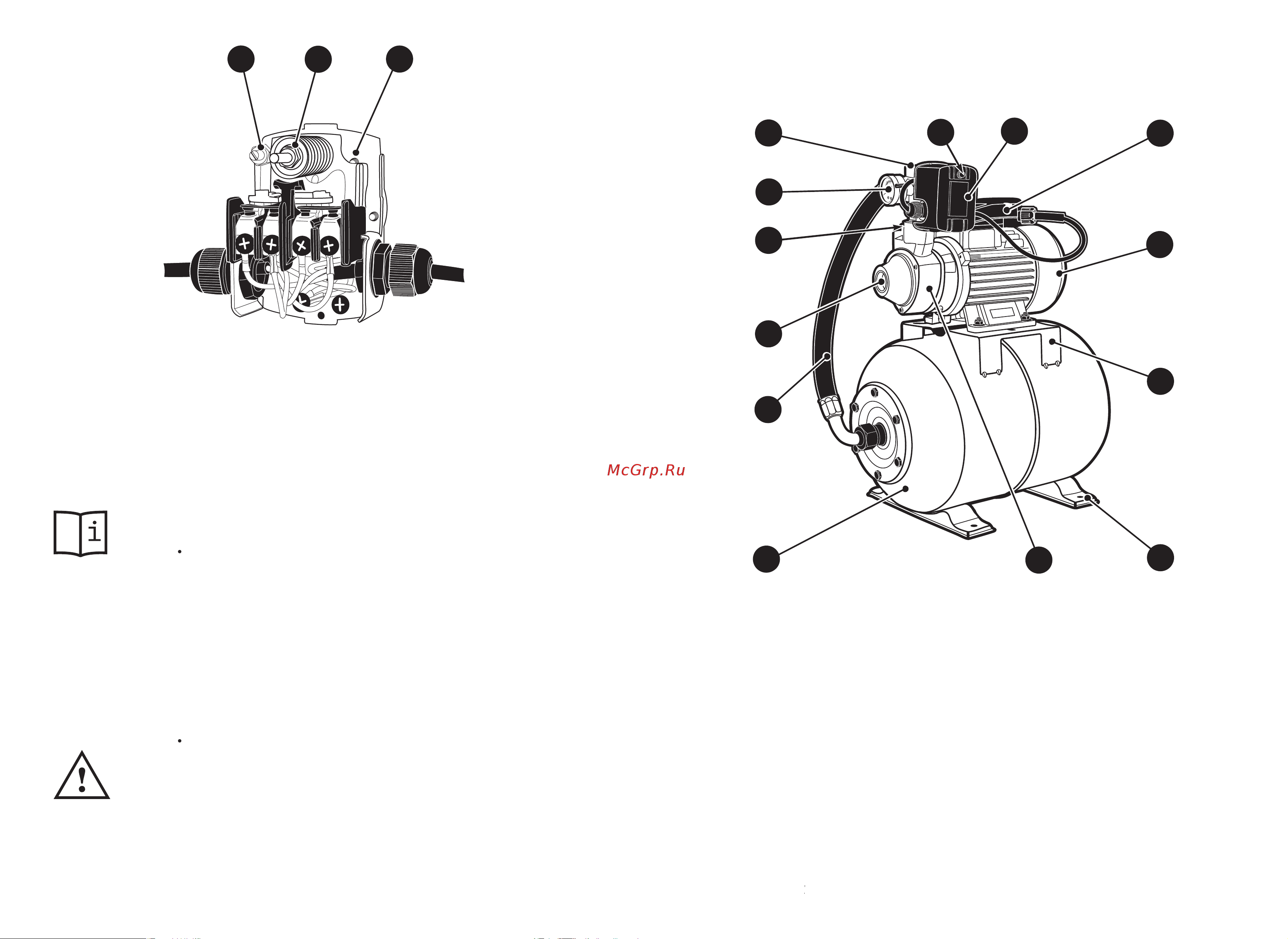

1. Гидроаккумулятор
2. Трубопровод
3. Входной фланец
4. Пробка заливного отверстия
5. Манометр
6. Выходной фланец
7. Гайка
8. Реле давления
9. Клеммная коробка
10. Электродвигатель
11. Платформа
12. Лапа (2 шт.)
13. Насос
9
10
11
12
13
8. Реле давления
16. Регулировочная гайка верхнего пре-
дела давления воды
17. Регулировочная гайка нижнего пре-
дела давления воды
Рисунок
F
— Регулирование реле давления насосной станции AWP-500PI
16
17
8
Регулирование давления сжатого воздуха в гидроаккумуля-
торе насосной станции
Основу гидроаккумулятора 1 (см. рис. В) составляет металли-
ческий бак, который с помощью мембраны (резиновой груши)
разделен на две камеры воздушную и водяную. Мембрана
выполнена из особо долговечного материала, стойкого к воз-
действию бактерий. В воздушную камеру гидроаккумулятора 1
на заводе закачан атмосферный сжатый воздух. Сжатый воздух,
воздействуя на мембрану, создает необходимый подпор в водя-
ной камере связанной с гидравлической системой, тем самым
обеспечивая устойчивую работу водоразборной системы и на-
дежное водоснабжение.
Величина давления сжатого воздуха в воздушной камере ги-
дроаккумулятора 1 должна составлять 90 % от величины давле-
ния включения насосной станции, и быть в пределах от 0,14 МПа
до 0,19 МПа (1,4–1,9 кгс / см
2
) включительно. Изменение устано-
вок реле давления 8 требует также изменения начального дав-
ления в воздушной камере гидроаккумулятора 1.
