Насосная станция
A
W
AWA
P
-500PI, артикул
5
6
16
17
Примечание
— cхема может не отражать особенности конструкции насосной стан-
ции AWP-500PI.
Рисунок
С

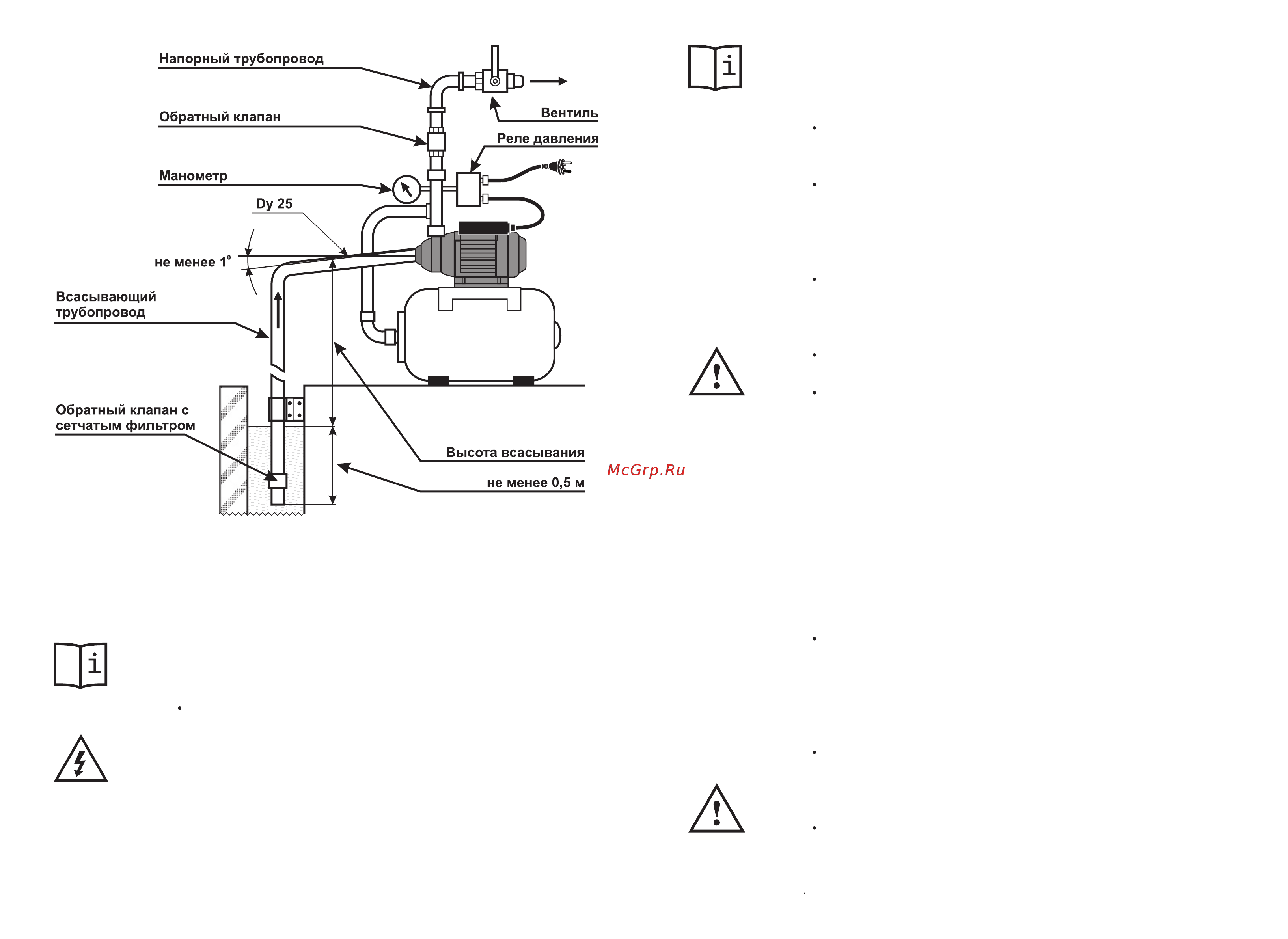

— Схема монтажа насосной станции AWP-500PI
уровнем пола, установите так, чтобы при необходимости из нее
можно было слить воду. Насосную станцию следует устанавли-
вать выше уровня перекачиваемой жидкости.
Пользуясь услугами квалифицированного электрика, под-
ключите насосную станцию к электрической питающей сети и
заземлите ее
.
Убедитесь, что напряжение и частота в местной
электросети соответствуют требованиям, указанным на таблич-
ке насосной станции. Сеть, к которой осуществляется подклю-
чение насосной станции, должна иметь заземляющий провод.
Если электросеть и розетка, к которой будет подключаться на-
сосная станция, имеет действующее заземляющее устройство,
то ее заземление будет осуществляться через контакты, рас-
положенные на вилке кабеля электропитания и в розетке. В
случае отсутствия заземления в сети электропитания, необхо-
димо заземлить корпус насосной станции автономно.
Насосную станцию следует устанавливать в сухом месте, с до-
статочной естественной воздушной вентиляцией, на расстоянии
более чем 5 см от окружающих стен.
Через отверстия в лапах 12 (см. рис. В и С) и, используя анкер-
ные болты,
закрепите насосную станцию на предусмотренной
площадке. Насосная станция при монтаже должна быть уста-
новлена без наклонов и должна находиться в горизонтальном
положении.
При стационарной установке насосной станции внутри поме-
щения, в целях снижения шума рекомендуется подключение к
металлической трубопроводной системе выполнять через гиб-
кие виброизолирующие вставки (шланги) на хомутах.
ВНИМАНИЕ!
Рекомендуется применять армированные шлан-
ги.
Предварительно подмотав на резьбовые концы штуцеров
(приобретаются отдельно) герметизирующую ленту, вкрутите их
в резьбовые отверстия входного и выходного фланцев 3 и 6
насосной станции (см. рис. В). Следите, чтобы все соединения
были герметичными.
Присоедините напорный трубопровод к штуцеру выходного
фланца 6, а всасывающий трубопровод к штуцеру входного
фланца 3 (см. рис. В и С). Чтобы избежать протечек и потери
давления, соединения трубопроводов должны быть абсолютно
герметичными. Соединение насосной станции с трубопровода-
ми должны осуществляться без напряжения и перекосов, так
чтобы внутренние усилия в трубопроводах не могли создать
препятствия для нормальной работы насоса.
Всасывающий трубопровод должен быть без сужений и рез-
ких изгибов и иметь тот же диаметр, что и отверстие входного
фланца насоса. Всасывающий трубопровод должен иметь не-
прерывный уклон от насоса к источнику водозабора не менее
одного градуса для исключения скопления пузырьков воздуха
и образования воздушных пробок.
Для всасывающих магистралей протяженностью свыше 10 ме-
тров или при высоте всасывания свыше 4 метров рекоменду-
ется выбирать диаметр всасывающего трубопровода на один
типоразмер трубы больше.
Для предотвращения повреждения насосной станции от воз-
