www.kraton.ru
Угловая шлифовальная машина AMG-1300-150EC, артикул 3 05 01 045
22 19
Устройство УШМ

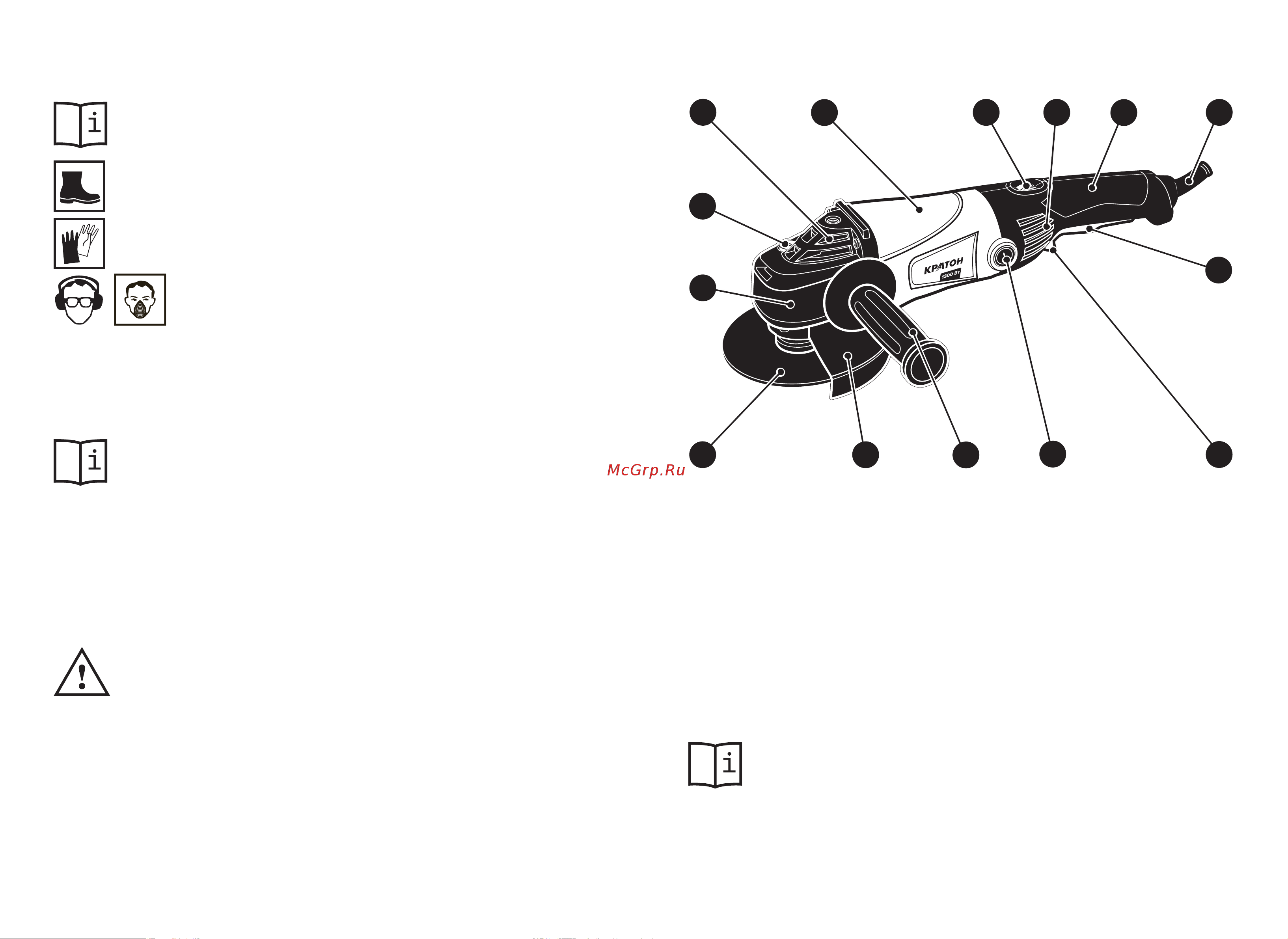

Рисунок 1 — Общий вид УШМ
1. Абразивный отрезной круг
2. Редуктор
3. Кнопка стопорения шпинделя
4. Продувочные отверстия
5. Корпус
6. Электронный регулятор
7. Вентиляционные отверстия
8. Рукоятка
9. Кабель электропитания
10. Выключатель
11. Блокировочная кнопка
12. Крышка щеточного узла (2 шт.)
13. Рукоятка дополнительная
14. Защитный кожух
4
3
11
9
10
1
2
5
6
7
8
1213
Подготовка к работе
ВНИМАНИЕ! Перед проведением работ по
установке (замене) абразивного круга или
щетки обязательно убедитесь в том, что вил
-
ка кабеля электропитания УШМ отсоединена
от розетки электрической питающей сети, а ее
выключатель находится в отключенном поло-
жении. При проведении работ надевайте удоб
-
ную одежду, специальные защитные очки,
прочную обувь на нескользящей подошве и
защитные противошумные наушники.
Общие указания
• После транспортирования УШМ при отрицательной температу-
ре окружающего воздуха, необходимо выдержать ее при тем
-
пературе +25
°С не менее двух часов до первого включения. В
противном случае УШМ может выйти из строя при включении,
из-за влаги, сконденсировавшейся на деталях электродвигате
-
ля и ее электрооборудовании.
Распаковка и сборка УШМ. Подготовка рабочего места
• Откройте коробку, в которую упакована УШМ и комплектую-
щие детали. Проверьте комплектность УШМ и отсутствие види
-
мых механических повреждений. Рисунки в настоящей инструк
-
ции приведены для ознакомления с устройством УШМ, и могут
не отражать некоторые особенности ее конструкции.
• На период транспортирования с УШМ может быть снята до-
полнительная рукоятка. Установите ее в следующей последо
-
вательности:
— вверните резьбовую шпильку дополнительной рукоятки 13 в
одно из резьбовых отверстий на редукторе 2 (см. рис. 1);
— установите и закрепите защитный кожух 14 в положение, со
-
ответствующее характеру работ, закрытой частью к себе;
— проверьте надежность установки и закрепления дополни
-
тельной рукоятки 13, и защитного кожуха 14 (см. рис. 1).
Устройство и принцип работы УШМ
• Общий вид УШМ показан на рисунке 1, ее подробное устрой-
ство приведено на схеме сборки (см. приложение Б).
• УШМ состоит из следующих основных узлов: редуктор 2, кор-
пус 5, рукоятка 8 и кожух защитный 14 — собранных в единый
механизм. При работе УШМ удерживают за рукоятку 8 и руко
-
14
