Машина шлифовальная плоская OS-250-104, артикул 3 05 03 005
Машина шлифовальная плоская OS-250-104, артикул 3 05 03 005
Приложение Б, информационное, справочное

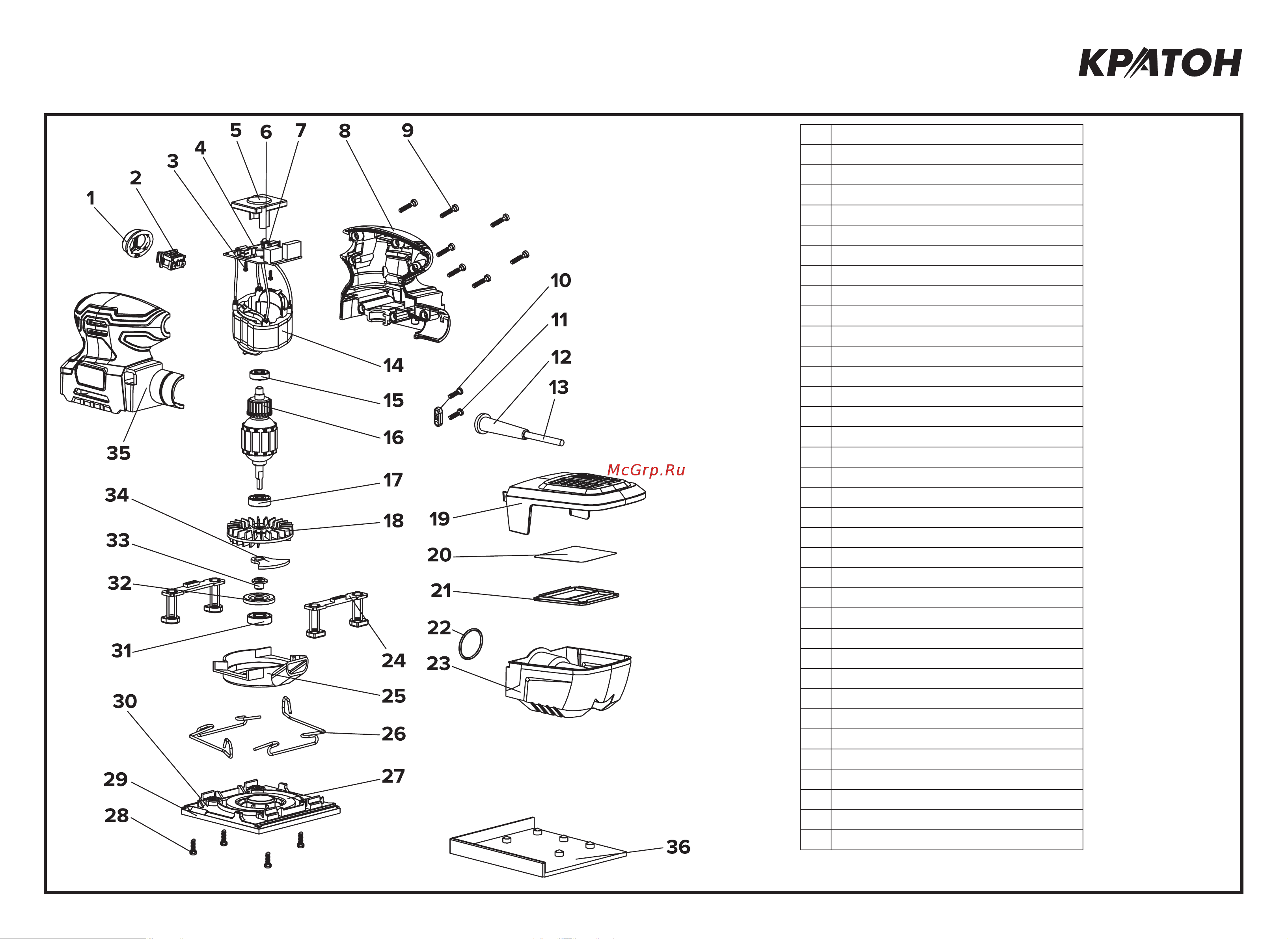

Машина шлифовальная плоская OS-250-104. Схема сборки, лист 1 - листов 1
1 Колпачок
2 Выключатель
3 Винт
4 Узел коллекторный в сборе
5 Кронштейн
6 Прижим
7 Винт
8 Корпус (правая часть)
9 Винт
10 Прижим
11 Винт
12 Муфта
13 Кабель электропитания
14 Статор в сборе
15 Подшипник 607-2RS
16 Ротор в сборе
17 Подшипник 627-2RS
18 Крыльчатка
19 Крышка
20 Фильтр
21 Рамка
22 Кольцо
23 Контейнер-пылесборник
24 Держатель
25 Дефлектор
26 Зажим
27 Корпус подшипника
28 Винт
29 Накладка
30 Рама
31 Подшипник 609-2RS
32 Элемент уплотнительный
33 Втулка
34 Пластина дебалансирная
35 Корпус (левая часть)
36 Пластина
