ИНСТРУКЦИЯ ПО СБОРКЕ ТЕРМО-ГРИЛЯ С КРЫШКОЙ И СТОЛОМ

Сборку Термо-гриль с крышкой и столом желательно производить при наличии достаточного свободного пространства.

1. Раскрыть упаковку, распаковать, и разложить детали Термо-гриля с крышкой и столом.

2. В Торцевую стенку с поддувом (поз. 3) вставьте Заслонку поддува торцевой стенки (поз 4).

3. Затем соедините Боковые стенки (поз. 1) с Торцевыми стенками (поз. 2 и поз.3). (Крышка гриля

устанавливается с левой стороны, поэтому Торцевую стенку с поддувом (поз. 3) устанавливаем с левой

стороны). Соедините две длинные Боковые стенки (поз. 1) с одной короткой Торцевой стенкой с поддувом (поз.

3). Для этого вставьте крючки двух Боковых стенок в отверстия на Торцевой стенке с поддувом (поз. 3), таким

образом «наживив» три стороны жаровни.

4. Надавите на получившуюся конструкцию сверху вниз, так, чтобы крючки плотно вошли в отверстия. Таким

образом вы зафиксируете соединения.

5. Повторите указанные действия для соединения второй торцевой стенки с получившейся ранее конструкцией.

6. В собранную конструкцию снизу вставьте Дно (поз. 6), совместите крепежные отверстия и зафиксируйте дно 6

Винтами.

7. Прикрепите четыре Ножки (поз. 5) к корпусу термо-гриля, каждую при помощи 2х Винтов.

8. Поставьте термо-гриль на ровную поверхность, проверьте прочность затяжки всех винтов. Термо-гриль должен

стоять ровно, без перекосов. При необходимости подтяните винты.

9. К Крышке (поз 7) прикрутите Ручку (поз 11) и Петли (поз10) с левой стороны от ручки. Установите на крышку

Термометр (поз 12) (при необходимости)

Установка Крышки. В прорезь в Торцевой стенке с поддувом (поз. 3) вставьте свободные части петель (до

совмещения отверстий), закрутите винты. Закройте крышку и протяните винты. Установите Перегородку (поз 8) в

направляющие в середине жаровни Термо-гриля с крышкой и столом.

10. Стол (поз 14) вставьте шипами в Торцевую стенку (поз 2) под углом ~45° (рис 3), а потом опустите до

горизонтального положения. Стол упрется опорами в Торцевую стенку.

Проверить прочность затяжки всех винтов, при необходимости подтянуть.

Для консервации Термо-гриля с крышкой и столом необходимо вынуть перегородку (убрать в Термо-гриль под

крышку), стол вынуть из посадочного места на торцевой стенке и, не переворачивая (опорами стола в сторону

крышки), накрыть открытую часть термо-гриля. Закрыть крышку (рис. 4а).

Предприятие-изготовитель постоянно совершенствует свои изделия и оставляет за собой право

вносить изменения в конструкцию изделия, не ухудшающие его потребительские качества.

Характеристики изделий могут незначительно отличаться от указанных выше.

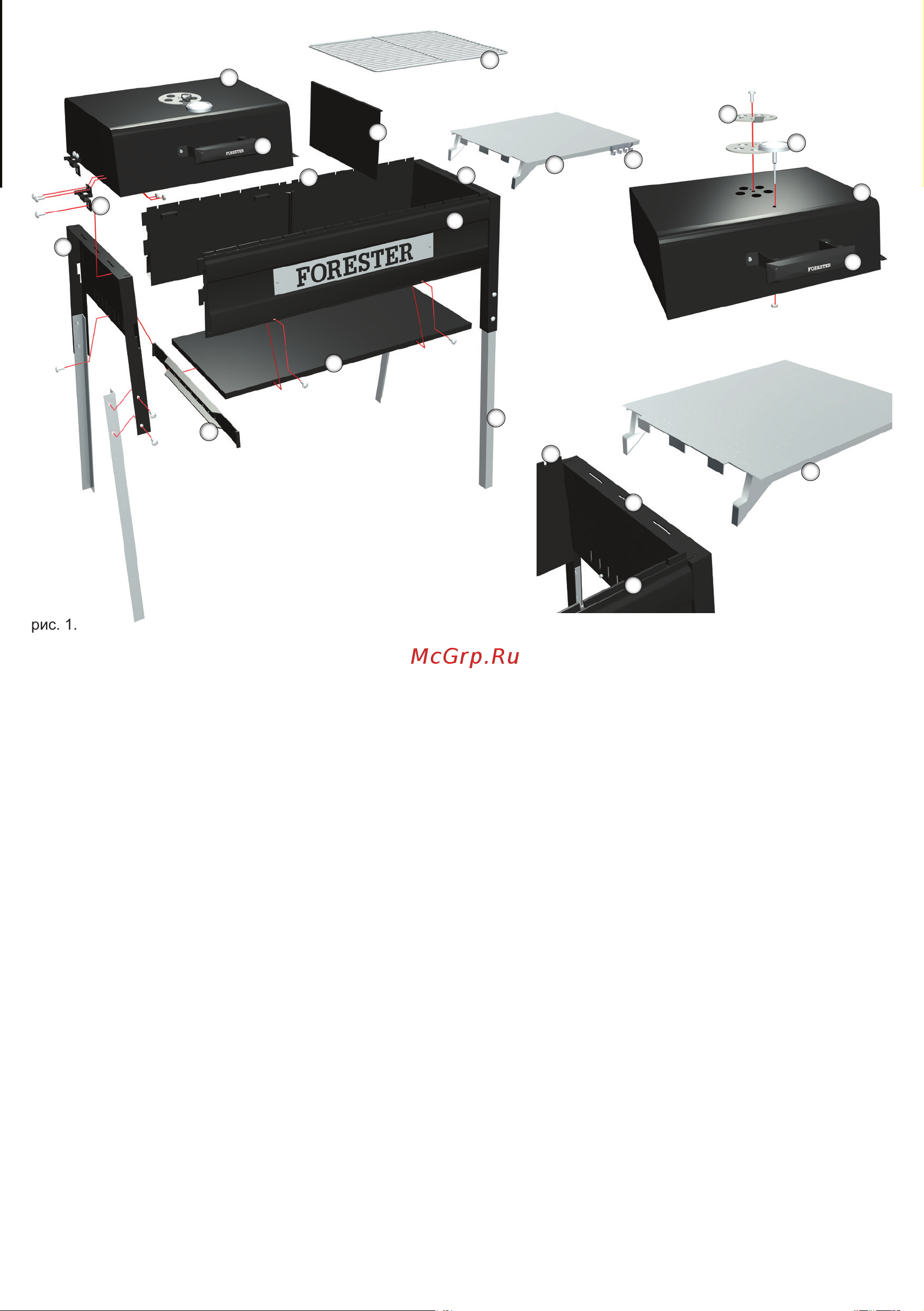

рис. 1.

Сборка Термо-гриль

с крышкой и столом

ТЕРМО-ГРИЛЬ

с крышкой и столом

рис. 2.

Сборка крышки

рис. 3.

Установка стола
