Oasis EP-3 [3/8] Электрический проточный водонагреватель

ЭЛЕКТРИЧЕСКИЙ ПРОТОЧНЫЙ ВОДОНАГРЕВАТЕЛЬ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ВОДОНАГРЕВАТЕЛЯ EP-3 (X)

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ВОДОНАГРЕВАТЕЛЕЙ KP-P (X), KP-S (X) И КР-Х (Х)

Водонагреватель состоит из корпуса (1), внутри которого

находится нагревательный элемент (ТЭН), поворотного

излива (2), ручки-регулятора (3) и электрического кабеля с

вилкой (4).

Нагрев холодной воды происходит с помощью электрона-

гревательного элемента, расположенного внутри корпуса.

В нагревательную камеру встроен датчик давления,

который отключит электропитание ТЭНа при минимальном

давлении 0,4 бар в системе холодного водоснабжения.

Водонагреватель не перейдет в режим нагрева, если в

системе холодного водоснабжения нет воды, или давление

слишком мало.

В зависимости от модели, на корпусе крана имеется либо

цифровой дисплей, отображающий температуру воды (5),

либо световой индикатор режима нагрева.

УСТАНОВКА И ЭКСПЛУАТАЦИЯ ВОДОНАГРЕВАТЕЛЕЙ

Перед началом установки водонагревателя проверьте соответствие параметров изделия

параметрам вашей электрической и водонапорной сети.

Для подключения крана к электрической сети должна использоваться отдельная розетка, с

подведенным к ней трёхжильным кабелем. Сечение жил кабеля из меди должно быть не

менее 1,5 мм² (2,5 мм² — из алюминия). Необходимо убедиться в наличии должным образом

организованного заземления в розетке, к которой будет подключаться кран.

Так как данный прибор обладает большой электрической мощностью, необходимо проверить

электрический счетчик, автоматический выключатель и электрическую проводку. Эти

устройства должны быть рассчитаны на протекание номинального тока смесителя.

Порядок установки водонагревателей КР-Р (X), КР-S (X) и КР-Х (Х):

1. Демонтируйте старый смеситель, очистите отверстие мойке от грязи и известкового налета.

2. Присоедините излив к корпусу водонагревателя. Убедитесь в том, что ручка-регулятор

находится в среднем положении (кран закрыт).

3. Установите кран в отверстие раковины, поставьте уплотнительную прокладку, упорное

кольцо и закрепите кран снизу при помощи пластиковой гайки. Гайка должна быть затянута

плотно, но не перетянута.

4. При помощи гибкого шланга в металлооплетке 1/2", соедините резьбовой патрубок крана с

магистралью холодной воды. Убедитесь в том, что все соединения выполнены герметично.

5. Не подключая кран к электрической сети, при помощи ручки-регулятора откройте макси-

мальный поток воды, поворачивайте ручку-регулятор вверх и вниз для того, чтобы заполни-

лась водой камера нагрева. Не перекрывайте воду до тех пор, пока она не будет выходить из

крана равномерной струей, без пузырьков воздуха.

6. Подключите водонагреватель к электрической сети. Водонагреватель готов к работе.

― При использовании крана не рекомендуется одновременно включать в сеть другие мощные

электроприборы (электрический чайник, электроплита и т.п.).

― Категорически запрещена эксплуатация изделия с поврежденным электрокабелем. В случае

повреждения электрического кабеля, его замену должен производить квалифицированный

специалист.

― Внутри приобретенного крана после покупке допустимо присутствие небольшого количества

воды. Это связано с проведением проверки и тестированием крана на безопасность перед его

упаковкой для продажи.

― Запрещается подключать кран к электрической сети при наличии в нем замерзшей воды.

― Вода, выходящая из крана, не должна иметь контакта с частями крана и запирающими поток

элементами.

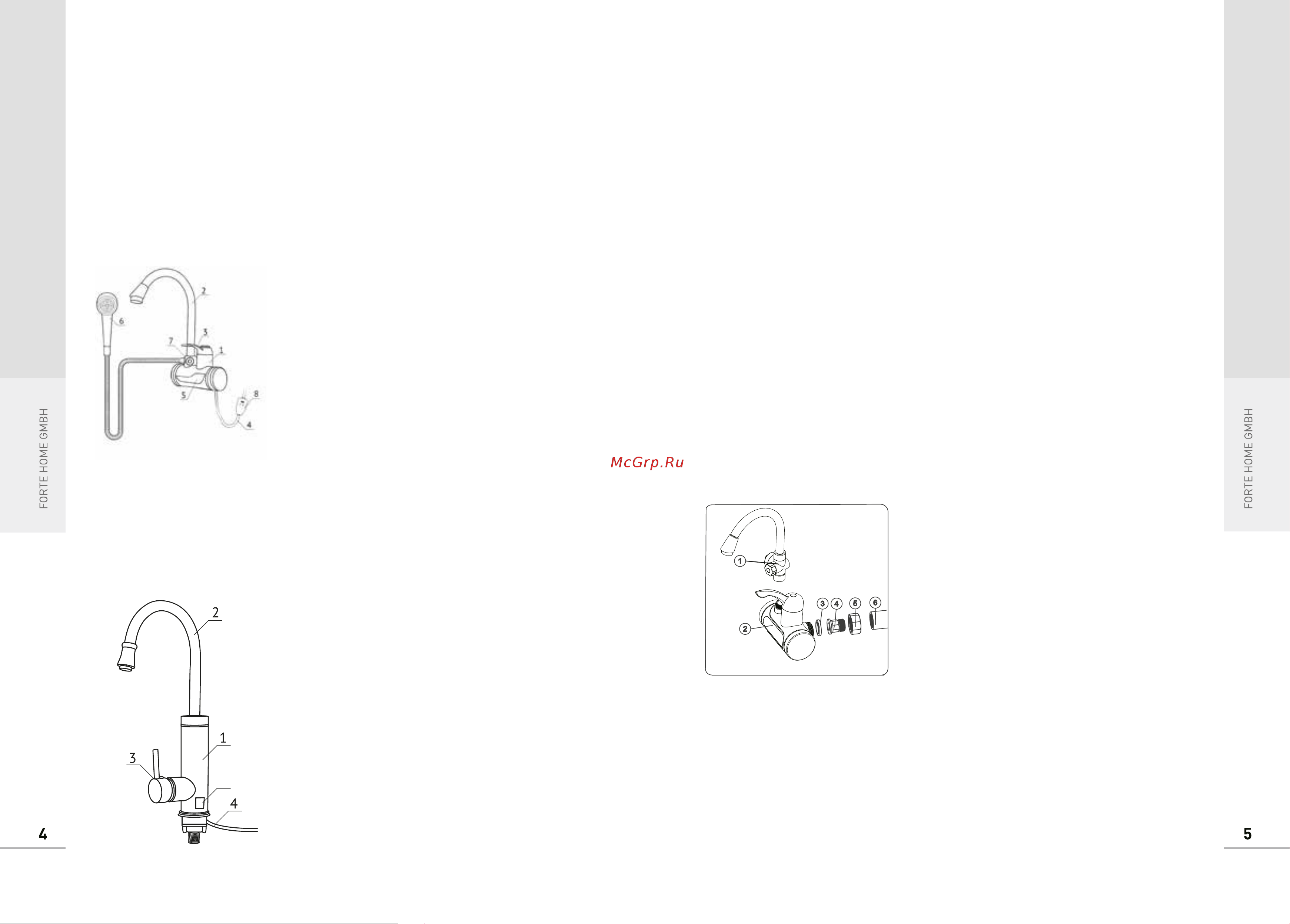

Водонагреватель состоит из следующих частей:

1 – корпус водонагревателя

2 - поворотный излив

3 - ручка-регулятора

4 - электрический кабель с вилкой

5 - цифровой дисплей, отображающий температуру

воды

6 - душевая лейка со шлангом

7 - переключатель режима душ/излив

8 - УЗО

Нагрев холодной воды происходит с помощью электронагревательного элемента, расположен-

ного внутри корпуса.

В нагревательную камеру встроен датчик давления, который отключит электропитание ТЭНа

при минимальном давлении 0,4 бар в системе холодного водоснабжения. Водонагреватель не

перейдет в режим нагрева, если в системе холодного водоснабжения нет воды, или давление

слишком мало.

Порядок установки водонагревателя EP-3 (X):

1 – Кран

2 – Корпус водонагревателя

3 – Уплотнитель

4 – Соединитель

5 – Крепёжная гайка

6 – Водопроводная труба

1. Очистите место монтажа.

2. Присоедините излив к корпусу водонагревателя. Убедитесь в том, что ручка-регулятор находится в

среднем положении (кран закрыт).

3. Намотайте ФУМ-ленту на резьбу.

4. Вставьте соединитель через крепёжную гайку в водопроводную трубу.

5. Выпуклую сторону уплотнителя поместите к корпусу водонагревателя и соедините корпус при помощи

соединителя и фиксирующей гайки с водопроводной трубой. Затяните фиксирующую гайку. Гайка должна

быть затянута плотно, но не перетянута.

6. Присоедините душевой шланг одним концом к корпусу водонагревателя, а вторым к душевой лейке.
