БЕНЗИНОВАЯ ГАЗОНОКОСИЛКАFORTE TOOLS GMBH
FORTE TOOLS GMBH
6 7
БЕНЗИНОВАЯ ГАЗОНОКОСИЛКА
СБОРКА, ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ПРИБОРА
Откройте коробку. Извлеките все комплектующие детали. Проверьте комплектность и целостность
бензиновой газонокосилки. Обеспечьте свободное пространство вокруг прибора.
Осторожно! Начинайте работу с бензиновой газонокосилкой только после того, как полностью
соберёте и проверите её в соответствие с указаниями данного руководства по эксплуатации.
― Проверьте общее состояние газонокосилки, плотность затяжки защитного кожуха,
функционирование пусковой клавиши. Удостоверьтесь, что все гайки и болты плотно закручены,
все детали установлены правильно, все движущиеся части находятся в хорошем состоянии и могут
свободно двигаться. Все детали инструмента должны быть неповрежденными и исправными.
Следует проверить все, что может повлиять на безопасную работу газонокосилки.
― В случае обнаружения неисправностей или повреждений следует обратиться в сервисный центр
для ремонта инструмента. Запрещено эксплуатировать неисправную газонокосилку!
― Периодически проверяйте состояние режущего ножа. Категорически запрещается использовать
изделие с согнутым, тупым или имеющим трещины режущим ножом.
― Неисправные детали заменяйте новыми. При смене режущего ножа и принадлежностей следуйте
также указаниям инструкций по их эксплуатации. Используйте только оригинальные или
рекомендованные режущий нож и принадлежности. Не используйте поврежденный или
не подходящий по своим размерам и посадочному месту нож.
Внимание! В новой газонокосилке не заправлен топливом бак и отсутствует масло в картере
двигателя! Запрещено включать двигатель, не заправленный маслом. Это приведет к его выходу
из строя!

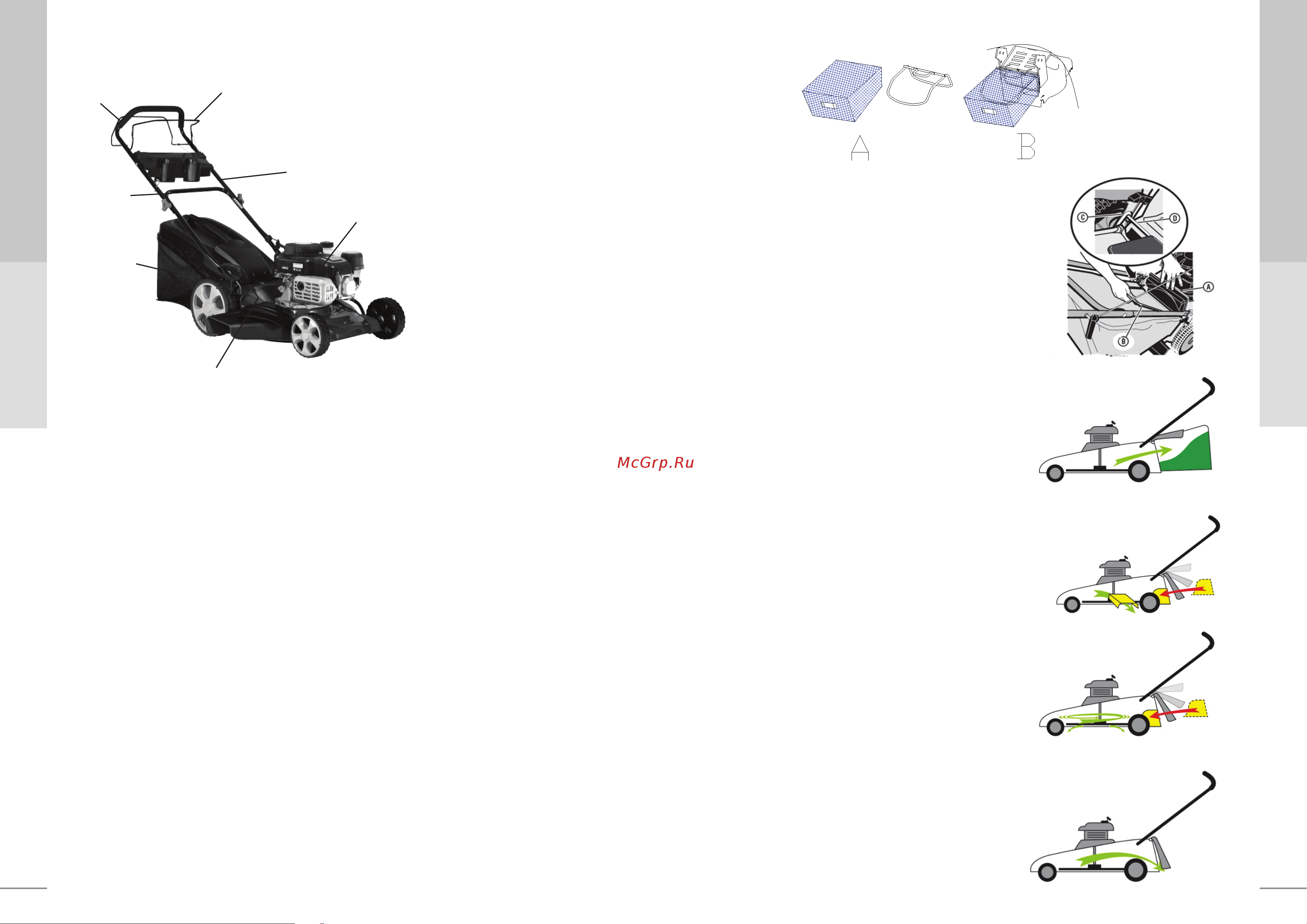

Монтаж травосборника
Для модели GB-15 Eco (H)
a) Поместите металлическую рамку внутрь травосборника (рис.А).
б) Закрепите сумку на металлическом каркасе (рис.А).
c) Поднимите дефлектор и поместите травосборник на место (рис.B).
Установить травосборник: (A) открыть заднюю крышку,
(B) проверить правильность установки травосборника,
(C) закрепить ось крышки на крюк, проверить
устойчивость креплению крюка.
рис. 2
2) Боковой выброс (для модели GB-20 Eco (H):
Установите заднюю заглушку и разъем для бокового выброса травы.
3) Мульчирование (для модели GB-20 Eco (H):
Закройте задний выброс и вставьте предохранитель мульчирования.
4) Задний выброс без травосборника:
Снимите предохранитель мульчирования и закройте боковой выброс.
Рис. 1б
ДЛЯ МОДЕЛИ GB20 ECO H
Для модели GB-20 Eco (H)
Варианты выброса травы
1) Задний выброс травы:
Выньте заднюю заглушку и поместите травосборник на свое место.
1. Рычаг остановки двигателя
2. Рычаг привода колес
3. Верхняя ручка
4. Нижняя ручка
5. Двигатель
6. Корпус деки
7. Травосборник
1
3
5
6
7
4
2
