Huter GGT-052/3,4 [12/36] Удерживая отвертку или ключ открутите гайку крепления со ступицы
![Huter GGT-052/3,4 [12/36] Удерживая отвертку или ключ открутите гайку крепления со ступицы](/views2/2035291/page12/bgc.png)
Ред. 7.3
12

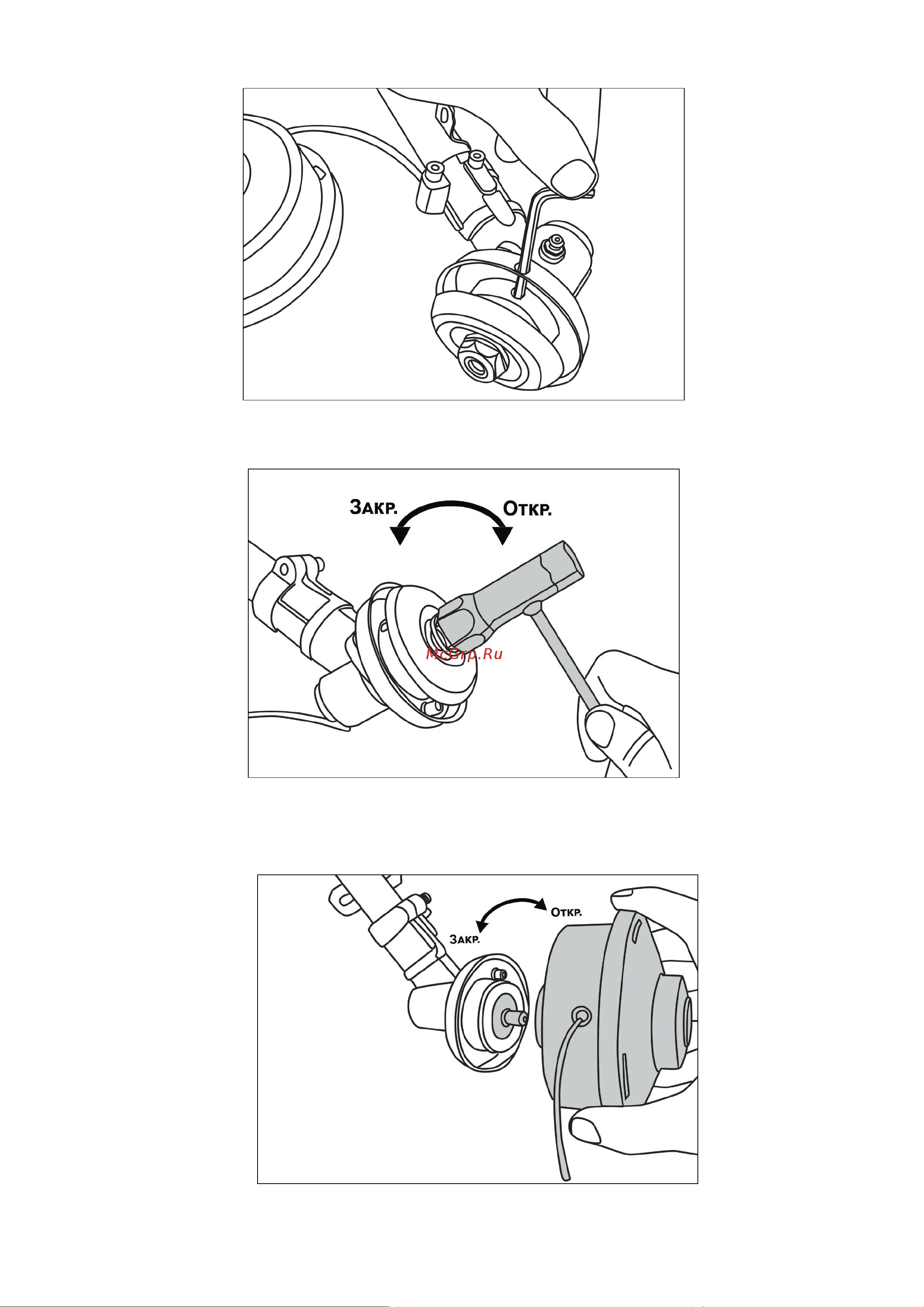

Рис. 8. Фиксация ступицы вала.
6.6 Удерживая отвертку или ключ, открутите гайку крепления со ступицы.
Рис. 9. Откручивание гайки крепления ступицы.
6.7 Для крепления катушки с леской снимите чашку с вала, оставив
ступицу. Удерживая ключ или отвертку, закрутите катушку с леской
против часовой стрелки до упора (левосторонняя резьба).
Рис. 10. Установка катушки с леской
Содержание
- Ggt 052 3 4 1
- Нзиновый триммер 1
- Паспорт 1
- Уважаемый покупатель 3
- Содержание 4
- Общие сведения 5
- Требования безопасности 6
- Комплектация 7
- Антивибрационная система 8
- Двигатель 8
- Защитные очки 8
- Мощность вт 8
- Обороты двигателя об мин 8
- Разъемная штанга 8
- Ред 7 8
- Рис 1 общий вид 8
- Серия ggt модель ggt 430t ggt 520s ggt 553ta ggt 052 3 4 ggt 443s 8
- Технические характеристики 8
- Тип диска 8
- Тип зажигания 8
- Тип катушки 8
- Тип ремня 8
- Уровень звукового давления дб 8
- Устройство триммера 8
- Ширина скоса диском мм 8
- Ширина скоса леской мм 8
- Сборка 9
- Для крепления катушки с леской снимите чашку с вала оставив ступицу удерживая ключ или отвертку закрутите катушку с леской против часовой стрелки до упора левосторонняя резьба 12
- Удерживая отвертку или ключ открутите гайку крепления со ступицы 12
- Подготовка к работе 14
- Добавьте необходимое количество масла и тщательно перемешайте получившуюся смесь 15
- При приготовлении топливной смеси необходимо использовать объемное соотношение бензин масло указанное производителем масла если на упаковке масла данной информации нет то следует использовать объемное соотношение бензин масло 40 1 для смешивания бензина с маслом используйте специальную мерную емкость из комплекта с соответствующими делениями не смешивайте бензин с маслом непосредственно в топливном баке изделия возьмите емкость для приготовления топливной смеси и залейте в нее бензин до верхней отметки gasoline 500мл смесь следует готовить из расчета на одну заправку не следует оставлять смесь в топливном баке триммера 15
- Залейте топливную смесь в бак расположите триммер в горизонтальном положении крышкой топливного бака вверх открутите крышку топливного бака 16
- Произведите заправку топливного бака триммера приготовленной смесью 16
- Запуск остановка двигателя и порядок работы 18
- Потяните за ручку стартера до его зацепления примерно 5 10 см затем резко потяните до первого запуска двигателя двигатель после этого заглохнет не делайте резкий рывок ручкой до зацепления стартера это может вызвать его поломку 19
- Установите переключатель воздушной заслонки в положение запуск если двигатель прогрет не закрывайте воздушную заслонку а сразу приступите к запуску двигателя 19
- Техническое обслуживание 22
- Возможные неисправности 26
- Хранение 27
- Гарантийные обязательства 29
- Бензотриммер hűter _______________________________________________ _____________________________________________________________ признан годной для эксплуатации дата продажи ___________________________________________________ я покупатель представитель фирмы ________________________________ с условиями эксплуатации ознакомлен _____________________________ 30
- Ред 7 30
- Свидетельство о приемке 30
- Www huter su 31
- Сервис центры 31
- Полный актуальный список сервисных центров вы так же можете 32
- Посмотреть на сайте www huter su 32
- Ред 7 32
