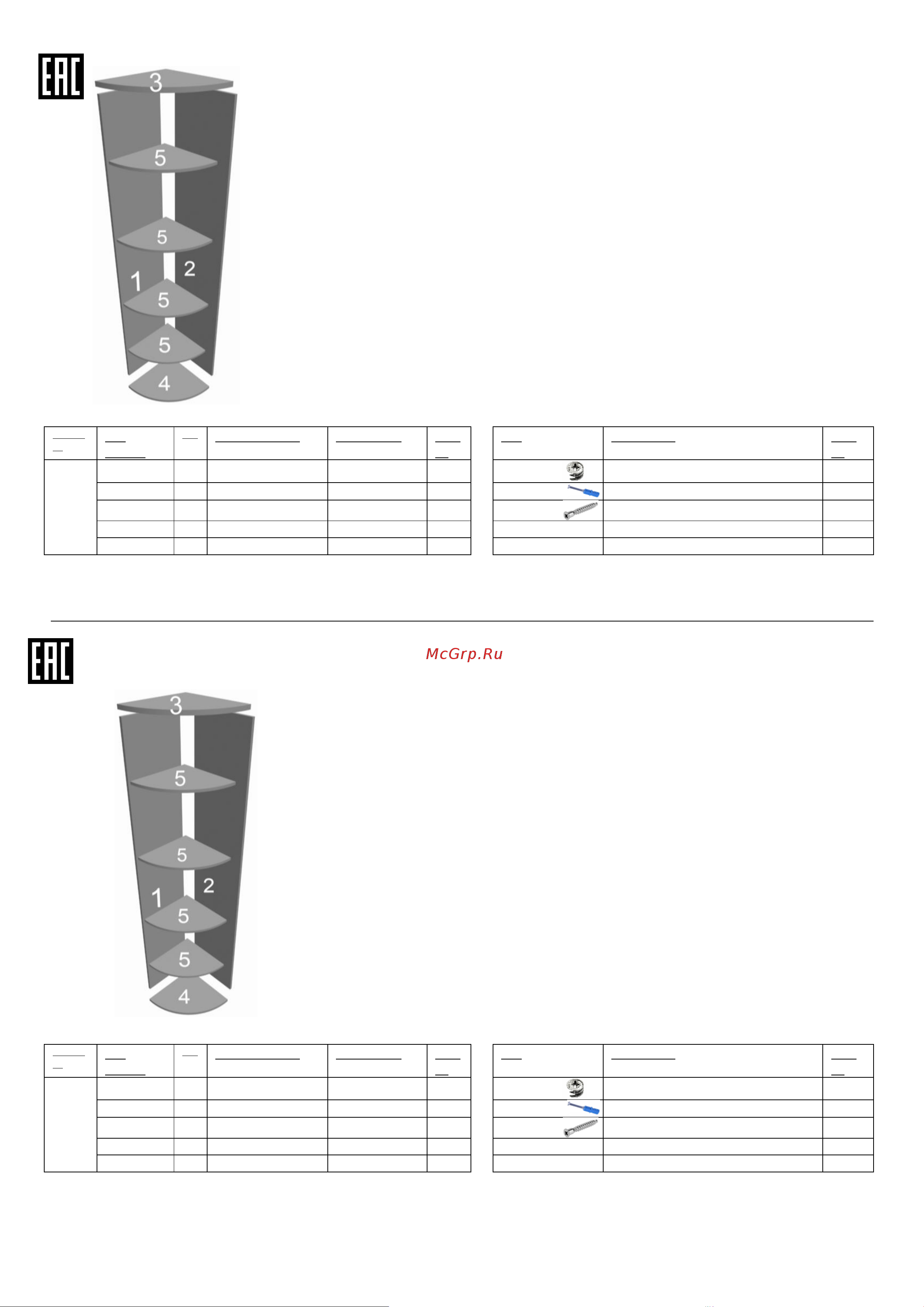

МОНОЛИТ УМ46 Колонка угловая высокая
392х392х2050
1. Перед сборкой изделия постелите на пол плотную бумагу или ткань.
2. В глухие отверстия диаметром 8 мм крышек верхней 3 и нижней 4
вставьте штоки эксцентриковых стяжек. В глухие отверстия
диаметром 15 мм боков 1 и задней стенки 2 вставьте эксцентриковые
стяжки. В сквозные отверстия диаметром 10 мм нижней крышки 4
вставьте регулируемые опоры.
3. «Евровинтами» соедините бок 1, заднюю стенку 2 и горизонты 5. К
бокам присоедините верхнюю и нижнюю крышки 3 и 4, затяните
эксцентрики.
4. На эксцентрики и шляпки «евровинтов» установите заглушки.
Внимание! Фирма изготовитель оставляет за собой право вносить в изделие конструктивные и технологические
изменения, не ухудшающие эксплуатационных свойств.
МОНОЛИТ УМ46 Бұрыштық биік баған
392х392х2050
1. Бұйымды құрастырар алдында еденге қатты қағаз немесе мата
төсеңіз.
2. Жоғарғы 3 және төменгі 4 қақпақтардың диаметрі 8 мм бітеу
тесіктеріне эксцентрикалы тұтастырғыш төлкелерін қойыңыз.
Бүйірлерінің 1 және артқы қабырғаның 2 диаметрі 15 мм бітеу
тесіктеріне эксцентрикалы тұтастырғыш қойыңыз. Төменгі
қақпақтың 4 диаметрі 10 мм өтпелі тесіктеріне реттелетін тіреу
қойыңыз.
3. "Еуробұрандамен" бүйірлерді 1, артқы қабырғаны 2 және көкжиекті
5 қосыңыз. Бүйірлерге жоғарғы және төменгі қақпақтарды 3 және 4
қосыңыз, эксцентриканы тартыңыз.
4. Эксцентрика мен "еуробұранданың" қалпақшасына бітеуіш
орнатыңыз.
Назар аударыңыз! Өндіруші фирма бұйымға пайдаланушылық қасиеттерін нашарлатпайтын құрылымдық және
технологиялық өзгертулер енгізу құқығын өзіне қалдырады.
упаков
ка
код
детали
поз
наименование
размер, мм
кол-
во
код
фурнитура
кол-
во
УМ46
04.00114
1
бок
1976х370х16
1
40-201
стяжка эксцентриковая
8
04.00117
2
стенка задняя
1976х354х16
1
40-203
стяжка эксцентриковая (шток)
8
04.00120
3
крышка верхняя
392х392х22
1
40-206
«евровинт»-конфирмат
16
04.00121
4
крышка нижняя
392х392х22
1
40-601
опора регулируемая
3
04.00122
5
горизонт
353х353х16
4
упаков
ка
код
детали
поз
наименование
размер, мм
кол-
во
код
фурнитура
кол-
во
УМ46
04.00114
1
бок
1976х370х16
1
40-201
стяжка эксцентриковая
8
04.00117
2
стенка задняя
1976х354х16
1
40-203
стяжка эксцентриковая (шток)
8
04.00120
3
крышка верхняя
392х392х22
1
40-206
«евровинт»-конфирмат
16
04.00121
4
крышка нижняя
392х392х22
1
40-601
опора регулируемая
3
04.00122
5
горизонт
353х353х16
4
Содержание
- Бокам присоедините верхнюю и нижнюю крышки 3 и 4 затяните эксцентрики 1
- Бұйымды құрастырар алдында еденге қатты қағаз немесе мата 1
- Внимание фирма изготовитель оставляет за собой право вносить в изделие конструктивные и технологические 1
- Вставьте штоки эксцентриковых стяжек в глухие отверстия диаметром 15 мм боков 1 и задней стенки 2 вставьте эксцентриковые стяжки в сквозные отверстия диаметром 10 мм нижней крышки 4 вставьте регулируемые опоры 1
- Евровинтами соедините бок 1 заднюю стенку 2 и горизонты 5 к 1
- Еуробұрандамен бүйірлерді 1 артқы қабырғаны 2 және көкжиекті 1
- Жоғарғы 3 және төменгі 4 қақпақтардың диаметрі 8 мм бітеу 1
- Изменения не ухудшающие эксплуатационных свойств 1
- Монолит ум46 бұрыштық биік баған 1
- Монолит ум46 колонка угловая высокая 1
- На эксцентрики и шляпки евровинтов установите заглушки 1
- Назар аударыңыз өндіруші фирма бұйымға пайдаланушылық қасиеттерін нашарлатпайтын құрылымдық және 1
- Орнатыңыз 1
- Перед сборкой изделия постелите на пол плотную бумагу или ткань 2 в глухие отверстия диаметром 8 мм крышек верхней 3 и нижней 4 1
- Тесіктеріне эксцентрикалы тұтастырғыш төлкелерін қойыңыз бүйірлерінің 1 және артқы қабырғаның 2 диаметрі 15 мм бітеу тесіктеріне эксцентрикалы тұтастырғыш қойыңыз төменгі 1
- Технологиялық өзгертулер енгізу құқығын өзіне қалдырады 1
- Төсеңіз 1
- Х392х2050 1
- Эксцентрика мен еуробұранданың қалпақшасына бітеуіш 1
- Қақпақтың 4 диаметрі 10 мм өтпелі тесіктеріне реттелетін тіреу қойыңыз 1
- Қосыңыз бүйірлерге жоғарғы және төменгі қақпақтарды 3 және 4 қосыңыз эксцентриканы тартыңыз 1
