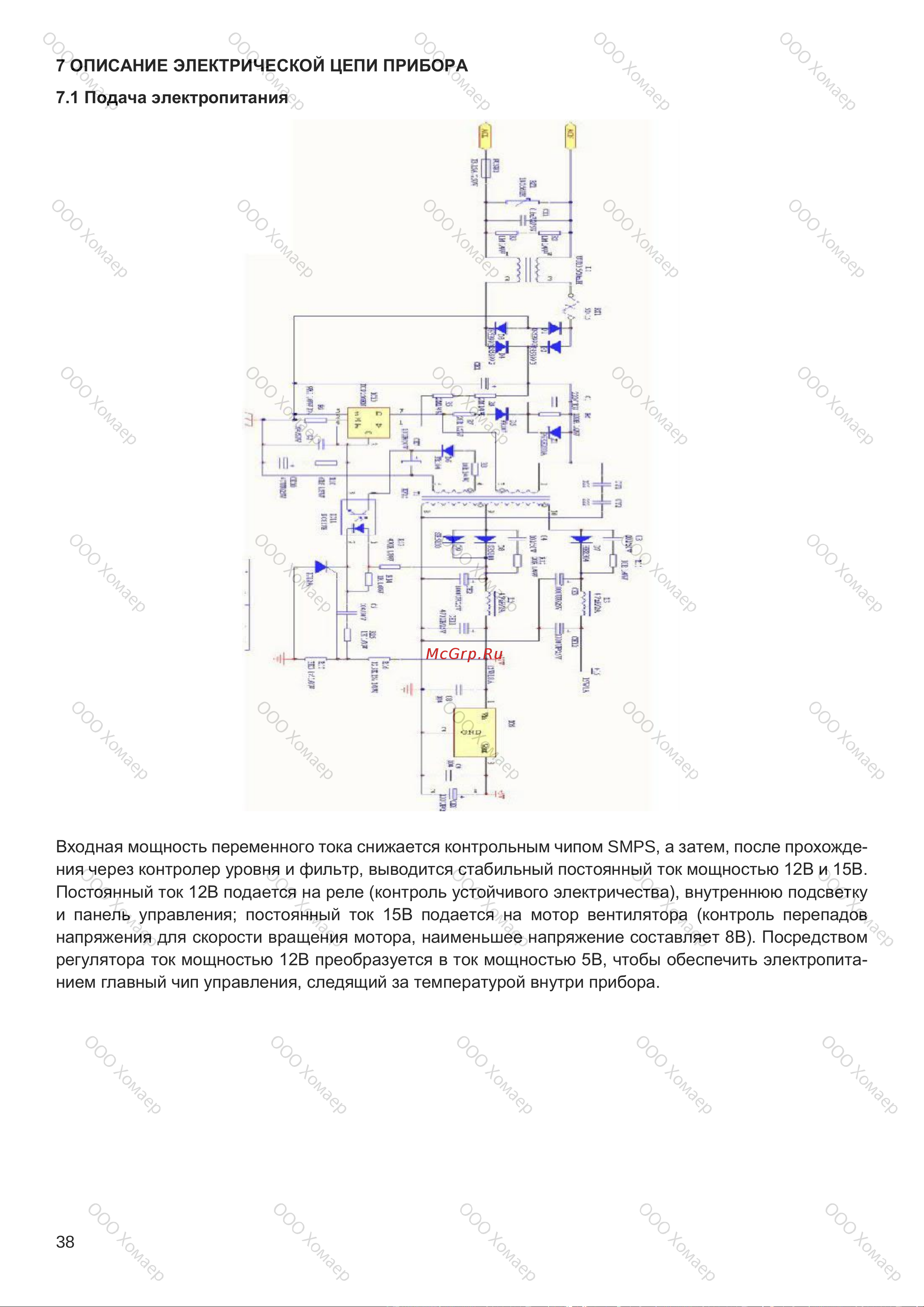

7 ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПРИБОРА

7.1 Подача электропитания

Входная мощность переменного тока снижается контрольным чипом SMPS, а затем, после прохожде-

ния через контролер уровня и фильтр, выводится стабильный постоянный ток мощностью 12В и 15В.

Постоянный ток 12В подается на реле (контроль устойчивого электричества), внутреннюю подсветку

и панель управления; постоянный ток 15В подается на мотор вентилятора (контроль перепадов

напряжения для скорости вращения мотора, наименьшее напряжение составляет 8В). Посредством

регулятора ток мощностью 12В преобразуется в ток мощностью 5В, чтобы обеспечить электропита-

нием главный чип управления, следящий за температурой внутри прибора.
