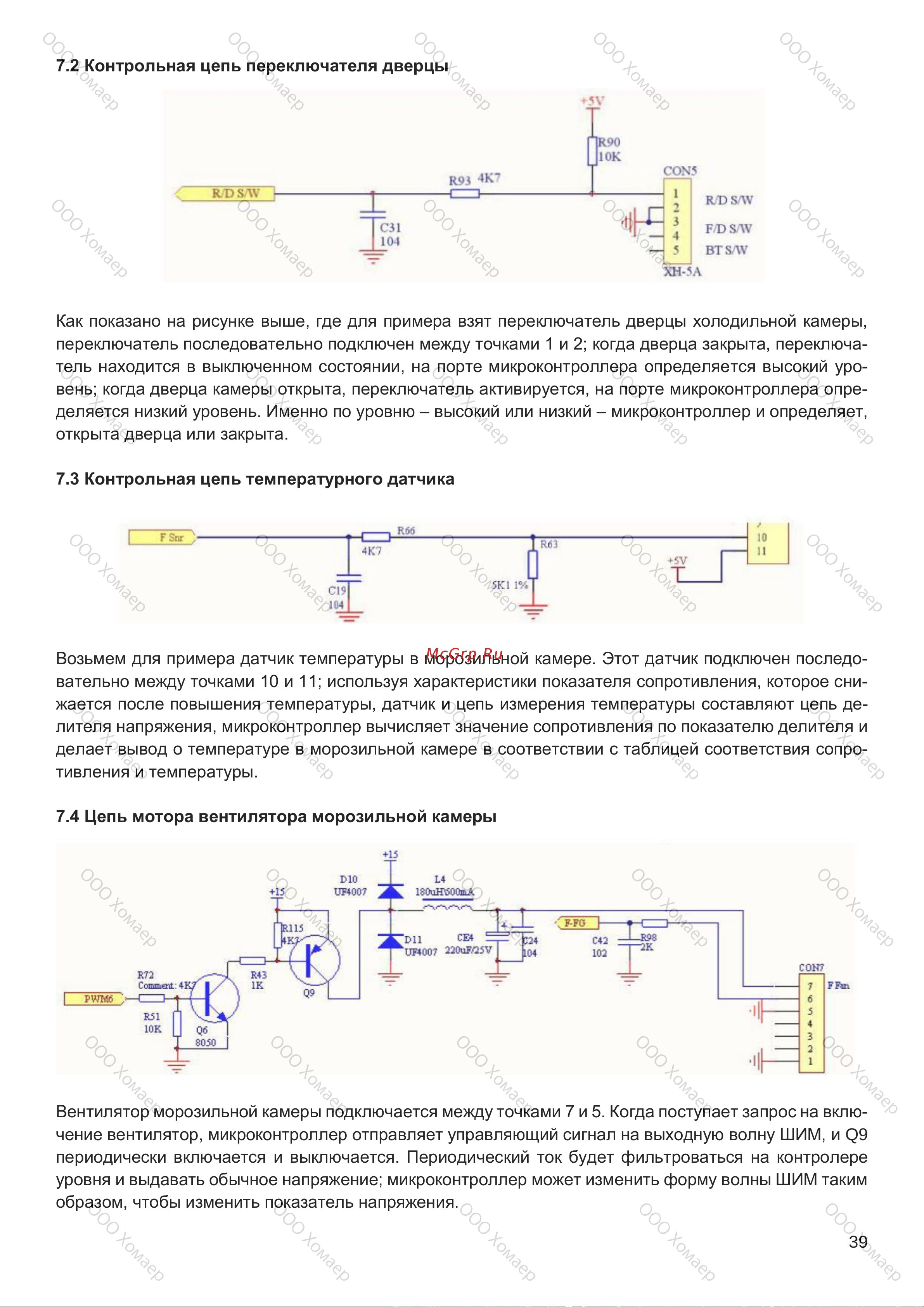

7.2 Контрольная цепь переключателя дверцы

Как показано на рисунке выше, где для примера взят переключатель дверцы холодильной камеры,

переключатель последовательно подключен между точками 1 и 2; когда дверца закрыта, переключа-

тель находится в выключенном состоянии, на порте микроконтроллера определяется высокий уро-

вень; когда дверца камеры открыта, переключатель активируется, на порте микроконтроллера опре-

деляется низкий уровень. Именно по уровню – высокий или низкий – микроконтроллер и определяет,

открыта дверца или закрыта.

7.3 Контрольная цепь температурного датчика

Возьмем для примера датчик температуры в морозильной камере. Этот датчик подключен последо-

вательно между точками 10 и 11; используя характеристики показателя сопротивления, которое сни-

жается после повышения температуры, датчик и цепь измерения температуры составляют цепь де-

лителя напряжения, микроконтроллер вычисляет значение сопротивления по показателю делителя и

делает вывод о температуре в морозильной камере в соответствии с таблицей соответствия сопро-

тивления и температуры.

7.4 Цепь мотора вентилятора морозильной камеры

Вентилятор морозильной камеры подключается между точками 7 и 5. Когда поступает запрос на вклю-

чение вентилятор, микроконтроллер отправляет управляющий сигнал на выходную волну ШИМ, и Q9

периодически включается и выключается. Периодический ток будет фильтроваться на контролере

уровня и выдавать обычное напряжение; микроконтроллер может изменить форму волны ШИМ таким

образом, чтобы изменить показатель напряжения.
