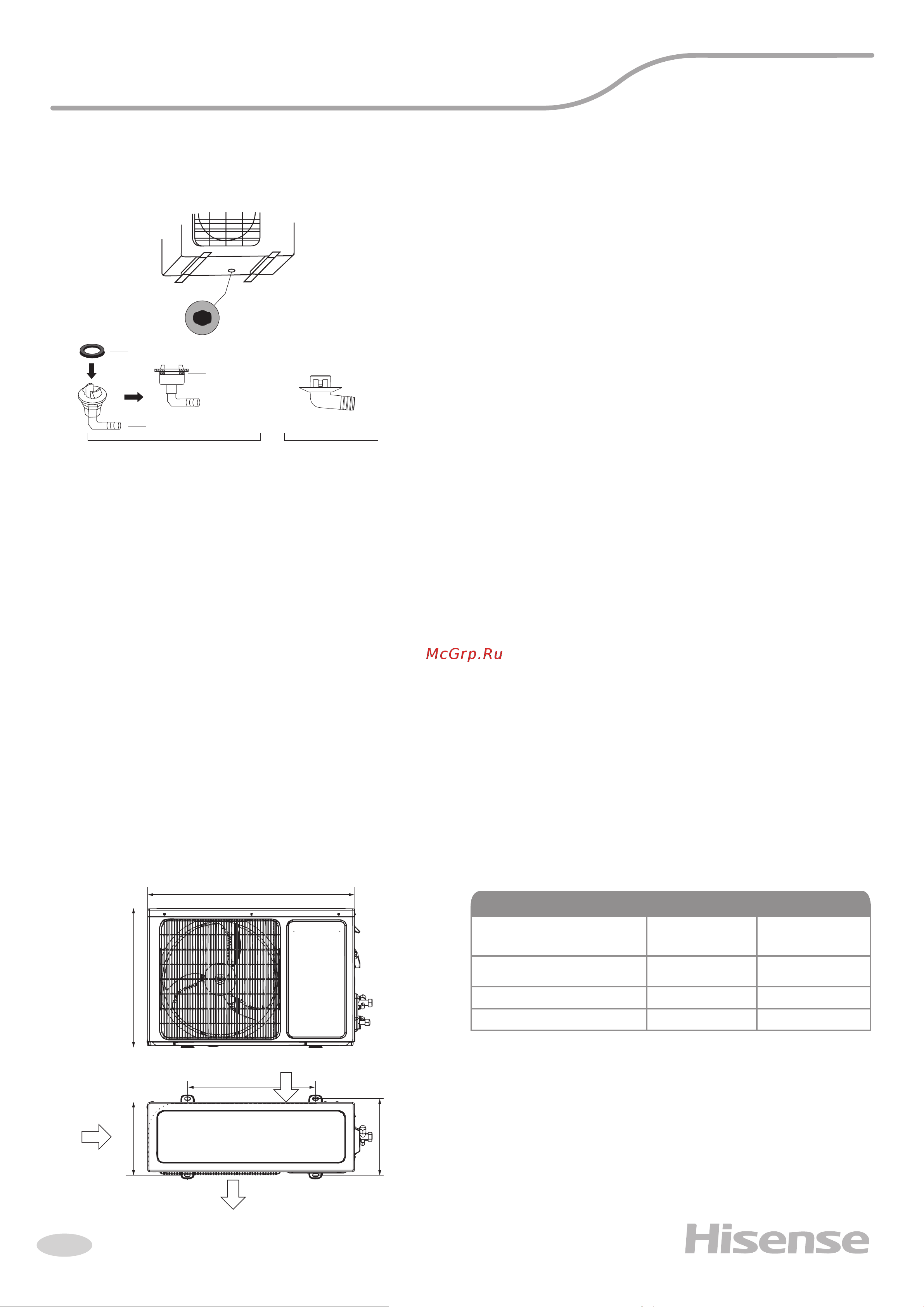

Hisense AS-07HR4RYDDL03G/AS-07HR4RYDDL03W [10/28] Общие требования к установке
![Hisense AS-07HR4RYDDL03G/AS-07HR4RYDDL03W [10/28] Общие требования к установке](/views2/2036522/page10/bga.png)
8
(1) (2)
прокладка
прокладка
дренажный отвод
отверстие
для дренажного
отвода
Общие требования к установке
• Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода конденсата
наружного блока. По этому патрубку будет отводиться конденсат, образующийся при работе наруж-
ного блока в режиме нагрева.
Примечание:
изображение конструкции дренажного патрубка приве-
дено для справки. Конструкция дренажного патрубка ва-
шего кондиционера может отличаться (например, может
отсутствовать резиновая прокладка)
Примечание:
приведенные установочные размеры являются справочными
и могут быть изменены без предварительного уведомления.
• В местах, в которых присутствуют минеральные
масла (или их пары), например, смазочные.
• В условиях морского климата с большим со-
держанием солей в воздухе (в зависимости от
модели и вида антикоррозийной обработки
наружного блока).
• В условиях присутствия вызывающих корро-
зию газов, например, сернистых.
• В условиях сильных колебаний напряжения в
сети (на промышленных предприятиях).
• В автомобильном транспорте или на водном
транспорте.
• В местах, где присутствуют сильные электро-
магнитные поля.
• В местах, где имеются горючие газы или мате-
риалы.
• В местах, где имеются пары кислот и щелочей,
а также в других особых условиях.
• В местах, где в окружающем воздухе присут-
ствует большое количество взвешенных меха-
нических частиц.
• В помещениях.
Запрещается устанавливать наружные блоки сплит-систем в следующих местах:
Установочные данные для наружных блоков:
Выброс воздуха
Забор
воздуха
Забор воздуха
Ш
А
Б
В
Г
Размеры наружного блока
Ш×В×Г, мм
Размер А,
мм
Размер Б,
мм
660×482×240 438 264
780×540×260 530 290
860×650×310 542 341
Наружные блоки BASIC A
