Вентиль жидкости
Кран
Отвод воздуха
1. С помощью гаечного ключа открутите защитные колпачки с сервисного
порта, клапана низкого давления и клапана высокого давления наружного
блока.
2. Подсоедините напорный шланг коллекторного манометра к сервисному
порту клапана низкого давления наружного блока.
3. Подсоедините зарядный шланг от манометра к вакуумному насосу.
4. Откройте клапан низкого давления манометра и закройте клапан высокого
давления.
5. Включите вакуумный насос для откачки.
6. Откачивайте воздух в течение 15 минут или более до достижения вакуума
-0,1 МПа (-76 см рт. ст.).
7. Закройте клапан низкого давления на манометре и выключите вакуумный
насос.
8. Удерживайте давление в течение
5 минут, убедитесь, что откат стрелки
манометра не превышает 0,005 МПа.
9. Поверните клапан низкого давления
шестигранным ключом против
часовой стрелки на 1/4 оборота
и закройте клапан низкого давления
через 5 секунд, затем снимите
напорный шланг.
10. Проверьте все соединения на наличие утечек с помощью мыльного раство-
ра или детектора утечек.
11. Полностью откройте клапан низкого давления и клапан высокого давления
наружного блока, используя шестигранный ключ.
12. Установите на место защитные колпачки сервисного порта, клапана низкого
давления и клапана высокого давления наружного блока.

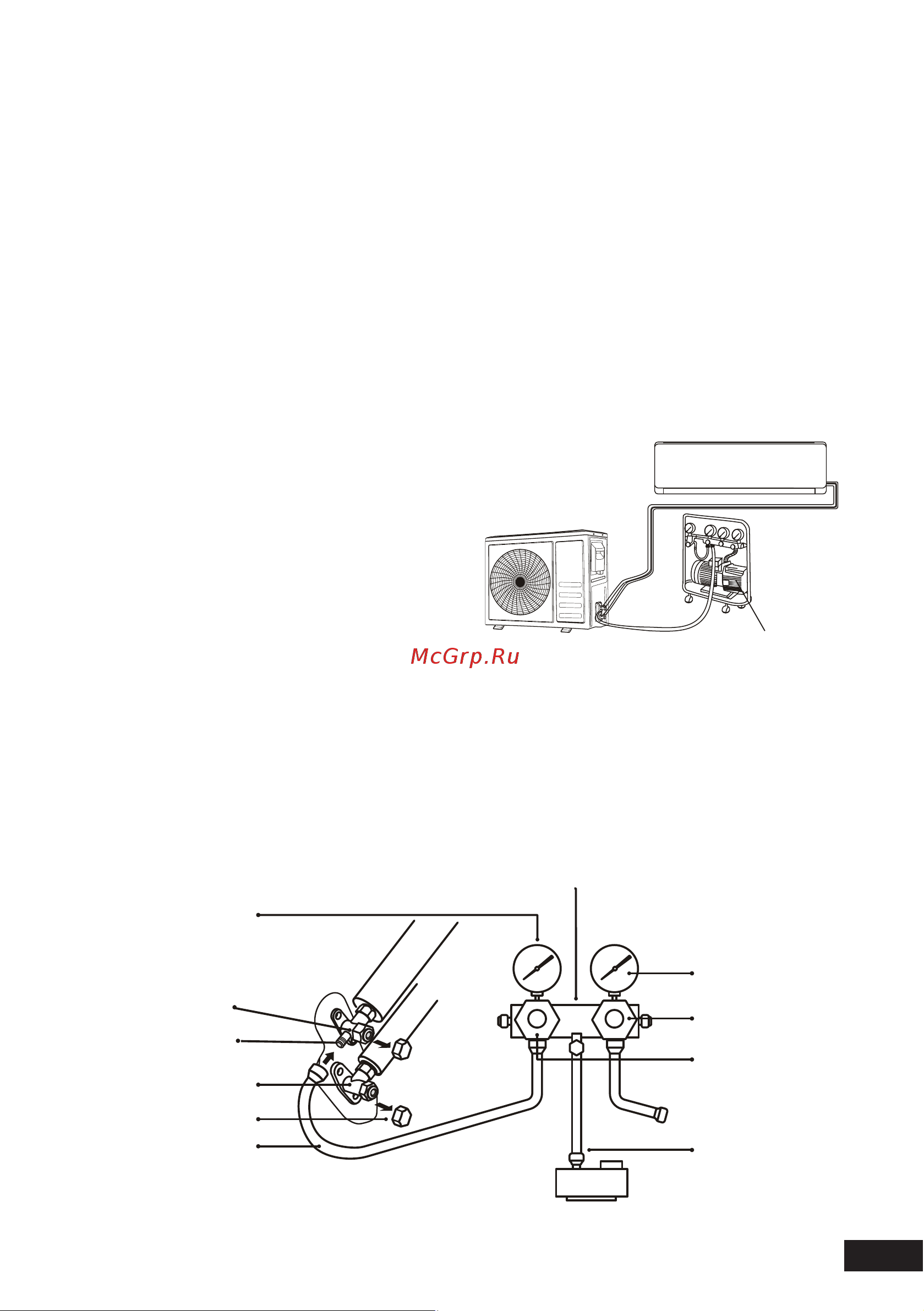

Сервисный порт Вакуумный насос
Манометр
Мановакуумметр
Клапан низкого
давления
Вакуумный насос
Клапан высокого
давления
Клапан низкого
давления
Сервисный порт
Клапан высокого
давления
Защитные колпачки
клапанов
Датчик давления
Напорный шланг Зарядный шланг
