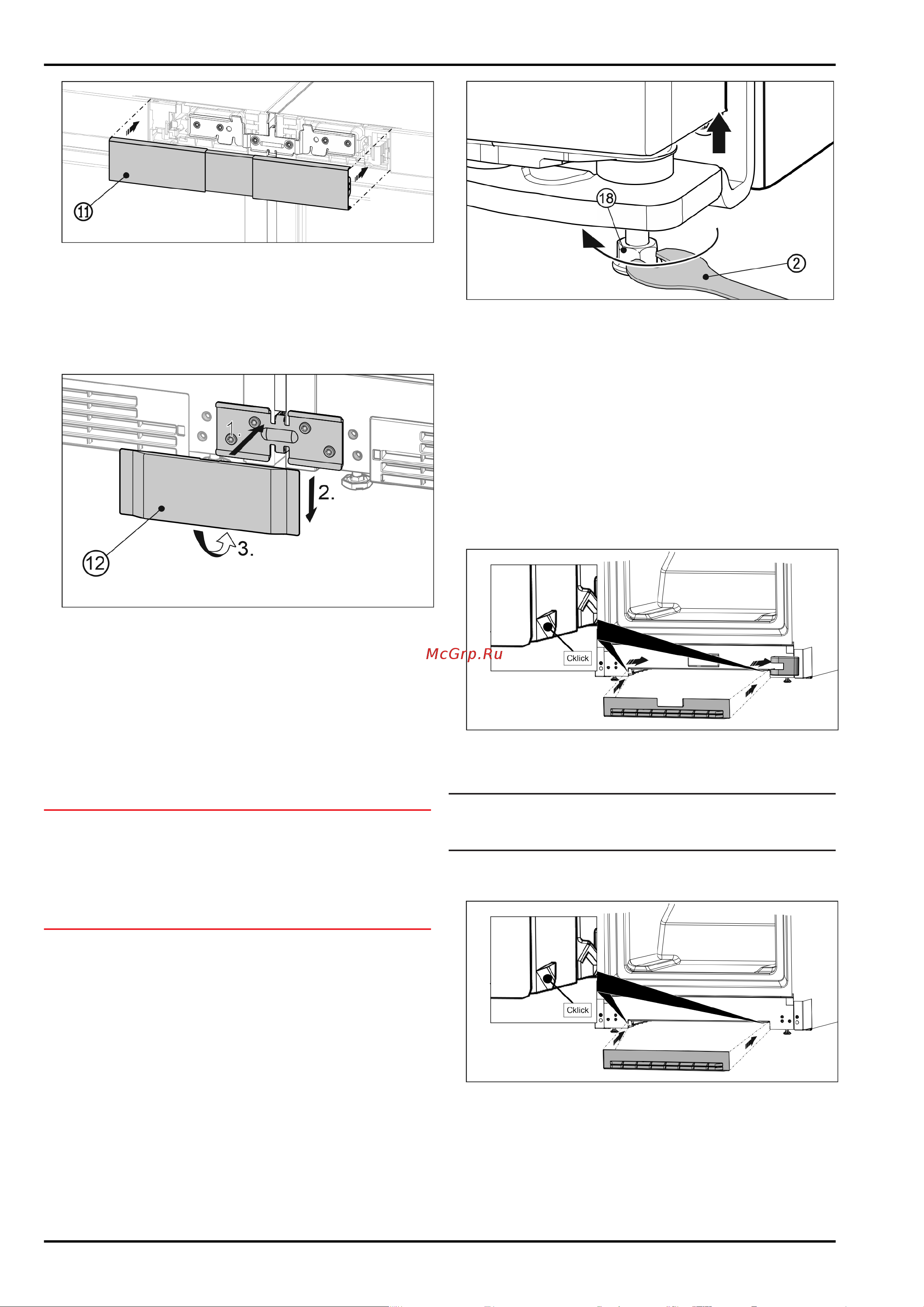

Fig. 23 Примерное отображение
u
Защелкните верхнюю крышку
Fig. 23 (11)
на еще
открытом промежутке обеих заглушек участков обслу-
живания. Следите за тем, чтобы наружные стороны
крышки заканчивались вровень с заглушками участков
обслуживания.
С передней стороны устройства снизу
Fig. 24 Примерное отображение
u
Насадите нижнюю крышку
Fig. 24 (12)
спереди на угол
Fig. 24 (1)
, сдвиньте вниз
Fig. 24 (2)
и зафиксируйте
снизу
Fig. 24 (3)
.
u
Для демонтажа крышки просуньте отвертку снизу сбоку
под крышку и отпустите оба нижних крючка. После
этого отверните крышку вверх.
u
Подключите комбинацию к электросети. См.
инструкцию по установке.
Устройства с модулем IceMaker:
u
Подсоедините устройство к водопроводной сети. См.
инструкцию по установке.
ВНИМАНИЕ
Опасность повреждения при перемещении комбинации
SBS!
Собранная комбинация SBS отличается большим весом.
При неправильном перемещении на устройстве могут
появиться вмятины.
u
Соблюдайте указания по перемещению (см. выше).
u
Осторожно переместите комбинацию SBS в предусмо-
тренное для нее положение.
u
В случае необходимости выровняйте комбинацию SBS с
помощью установочных опор.
u
После этого подоприте дверь: опустите наружные уста-
новочные опоры на опорном кронштейне до их сопри-
косновения с полом.
Дверцы можно отрегулировать по высоте с помощью
внешних нижних опорных кронштейнов:
u
Откройте дверь на 90 °.
Fig. 25
u
Чтобы поднять дверцу, выверните вправо установочную
опору
Fig. 25 (18)
с помощью прилагаемого вильчатого
ключа
Fig. 25 (2)
до соприкосновения с полом. Затем
продолжите выворачивание, пока дверь не будет отре-
гулирована по высоте. При поставке опорный палец
полностью вкручен.
Монтируйте декоративные заглушки цоколя.
После того, как Вы соберете и отрегулируете устройства,
Вы можете монтировать заглушки цоколя снизу устрой-
ства. Заглушки цоколя являются декоративными элемен-
тами и не влияют на функционирование устройств.
В устройствах с амортизатором закрытия дверцы
снизу
Fig. 26
u
Закрепите заглушку цоколя, как показано на рисунке, в
выемке снизу на устройстве.
Указание
Заглушку нужно немного задвинуть за крышку опорного
кронштейна.
В устройствах без амортизатора закрытия дверцы
снизу
Fig. 27
u
Закрепите заглушку цоколя, как показано на рисунке, в
выемке снизу на устройстве.
Монтаж Side-by-Side «бок о бок»
* Наличие в зависимости от модели и комплектации 7
