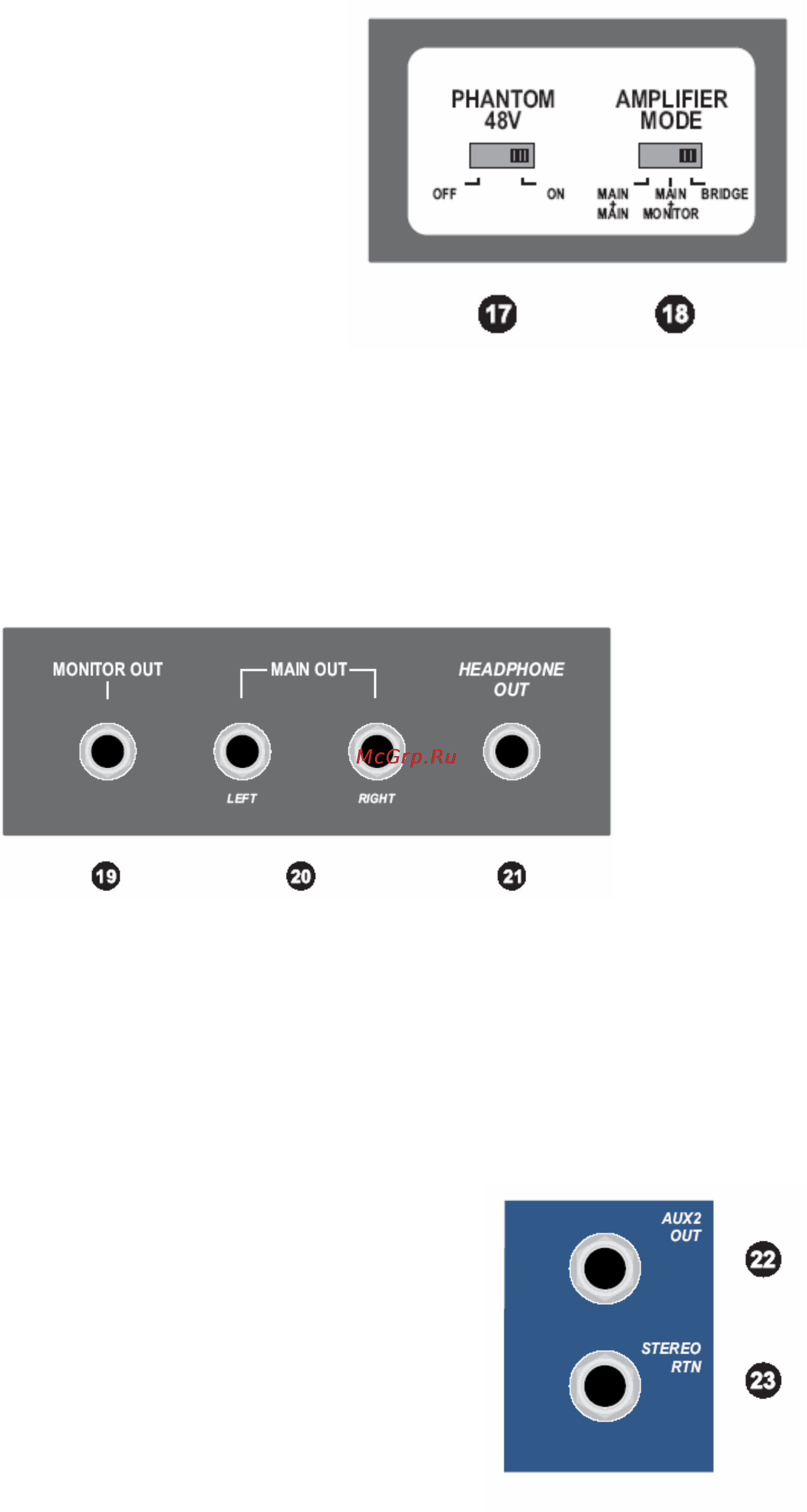

17) Переключатель фантомного питания 48 В.

Он доступен только для разъемов для микрофона

стандарта «XLR». Никогда не подсоединяйте

микрофон, если фантомное питание уже

включено. До включения этого питания,

убедитесь, что все фэйдеры установлены на min

значение. Таким образом, вы защитите свои

сценические мониторы и основные колонки.

Перевод переключателя вправо вызовет

подачу фантомного питания +48 В

только на 8

микрофонных входов «XLR».

18) Переключатель режима усилителя.

Этот переключатель обеспечивает три режима:

«Основной / основной»; «Основной / монитор»;

«Мостик». Выберите любой из этих режимов для

определения направления сигналов к

соответствующим разъемам в соответствии с

соединением колонки у разъемов для колонок на

задней панели. Подробности даны ниже.

4.3. Разъемы входа и выхода «

Управляющей секции»

19) Разъем выхода монитора.

Используйте симметричный разъем «MONITOR» для соединения входа внешнего усилителя

монитора или активной колонки.

20) Разъемы «Основного выхода» (MAIN OUT).

Разъемы используются для вывода сигнала основного «микса» к внешнему усилителю или

активной колонке.

21) Разъем выхода наушников.

Это стереофонический выходной разъем; используется для отправления управляющего сигнала

паре наушников.

22) Разъем выхода вспомогательного сигнала 2.

Он используется для вывода сигнала уровня линии шины

«AUX 2». В общем, он доступен для соединения с устройством

эффектов.

23) Разъем для «стерео»-возврата.

Используйте этот разъем для возврата звука устройства

эффектов в основной «микс». Можно также использовать его

как дополнительный вход.
