10

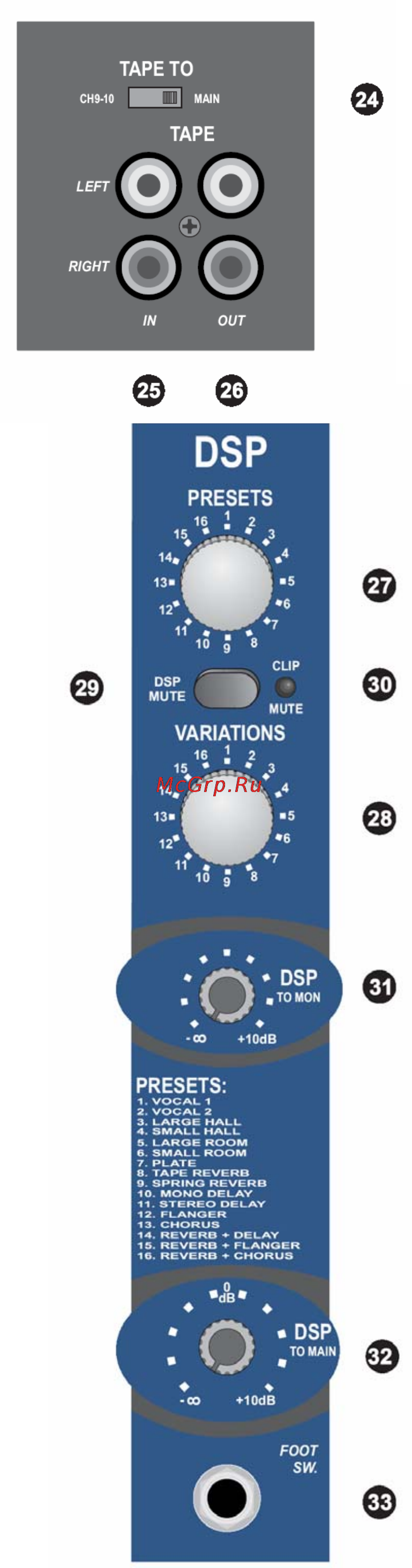

24) Переключатель выбора «ленты» .
Перевод его влево задает направление сигналу от «входа на
ленту» (TAPE IN) к траектории «канал 9-10» (СН9 – СН10) и на
сигнал окажет влияние регулятор уровня канала и регулятор
основного уровня; перевод его вправо направит сигнал к шине
основного «микса», на сигнал окажет влияние только регулятор
основного уровня.
25) Двухдорожечный вход.
Ваше устройство предусматривает 2 разъема «RCA» для 2-
дорожечного входа (левый и правый). Если вы желаете
прослушать свой «микс» с ленточного магнитофона, «цифро-
аналогового ленточного устройства» или кассеты, используйте эти
разъемы для «ленточного» входа. В зависимости от установки
переключателя выбора «назначения ленты» (TAPE TO), можно
задать сигнал, выходящий из ленточного магнитофона траектории
«канала 9-10» или шине
основного «микса».
26) Двухдорожечный выход.
Ваше устройство предусматривает 2 разъема «RCA» для 2-
дорожечного выхода (правого и левого). Через эти разъемы можно
направить сигнал основного «микса» на ленточный магнитофон или
«цифро-аналоговое ленточное устройство» (ЦАЛУ) для записи.
4.4. Секция «ПЦС» (Процессора цифрового сигнала).
Ваше устройство предусматривает особый мульти-эффект
с 256 позициями; подробности приведены ниже
.
27) Управление предустановками.
Установите этот ручку для выбора подходящего эффекта, который
хотите получить. Всего имеются 16 вариантов для вас. Несколько
видов реверберации, «моно» и «стерео» - задержка, эффекты
модуляции и универсальное сочетание из 2 эффектов.
28) Регулятор изменений (вариаций).
После того, как вы выбрали нужный эффект, на следующем этапе
требуется точное рассмотрение, т.к.
имеются также всего 16
изменений каждой предустановки и каждая вариация предусматривает
видоизменение нескольких параметров.
29) Переключатель выключения звука (ПЦС).
Он используется для активации / деактивации устройства эффектов.
Иногда также можно использовать нижеприведенный разъем
«Ножного переключателя» для удобной работы.
30) С/диод обрезания / выключения звука.
Он загорается, когда входной сигнал очень сильный. Если
выключается
звук блока цифровых эффектов, этот с/диод также
загорается.
31) Регулятор «ПЦС к монитору» (DSP TO MON).
Он используется для управления громкостью сигнала эффекта,
отправленного к «миксу» монитора, который может варьироваться от
–∞ до +10 Дб.
32) Регулятор «ПЦС к основному «миксу» (DSP TO MAIN).
Используется для управления громкостью сигнала эффекта,
отправленного к шине основного «микса», который может
варьироваться от –∞ до +10 Дб.
33) Разъем для ножного переключателя (FOOT SW).
Вы можете подсоединить внешний ножной переключатель для
вкл./выкл. внутреннего блока эффектов. Это разъем размером ¼
дюйма.
