Соединение C3 и D3
1
4
3
Наполните
цилиндр водой
Убедитесь, что
поршневой клапан
опущен до конца вниз

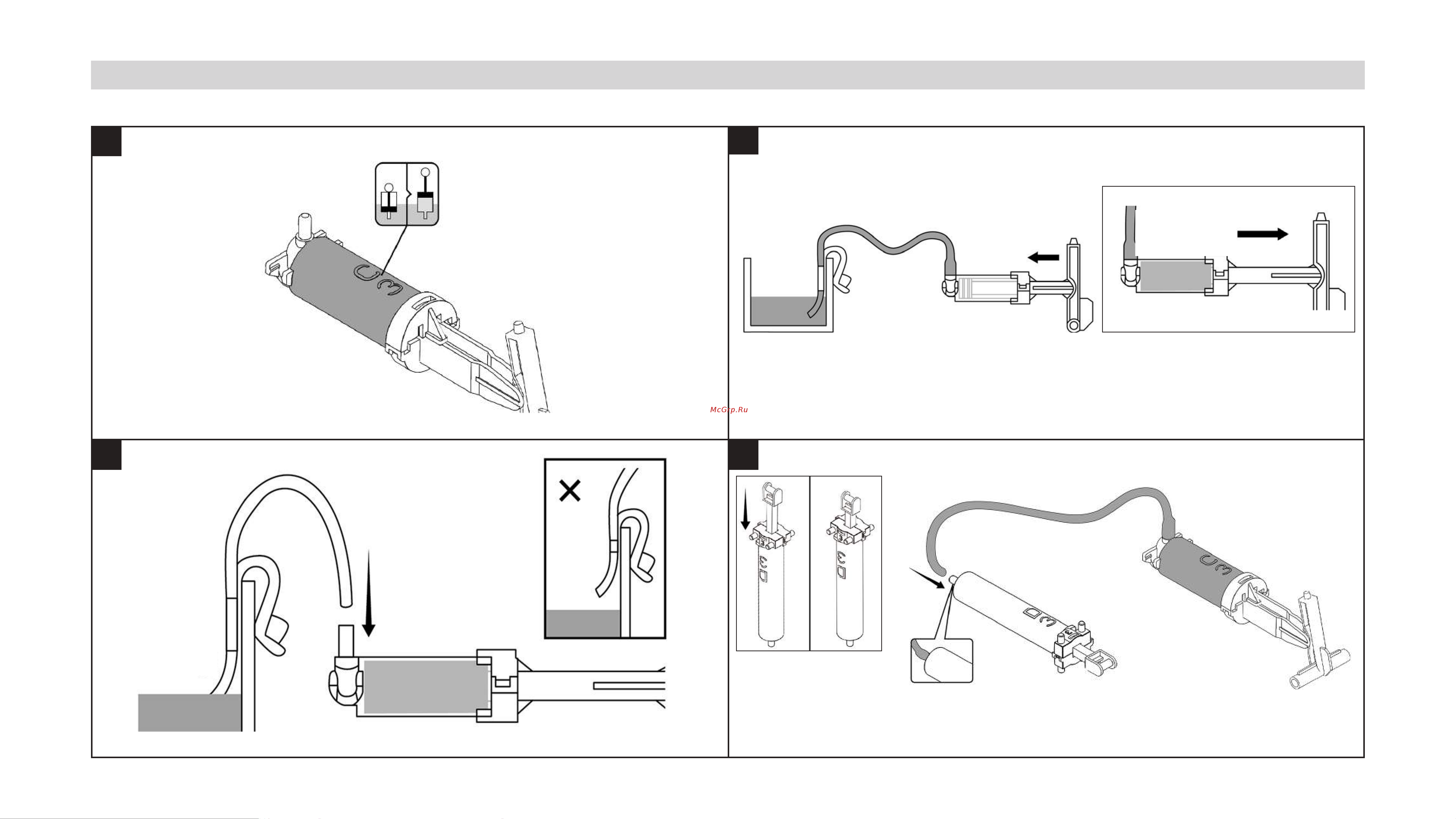

Схема соединения
гидроцилиндров С3 и D3
Нажмите до упора Потяните наверх
2
Шланг №3
36 см
Шланг №3
36 см
Повторите эти действия 2-3 раза
