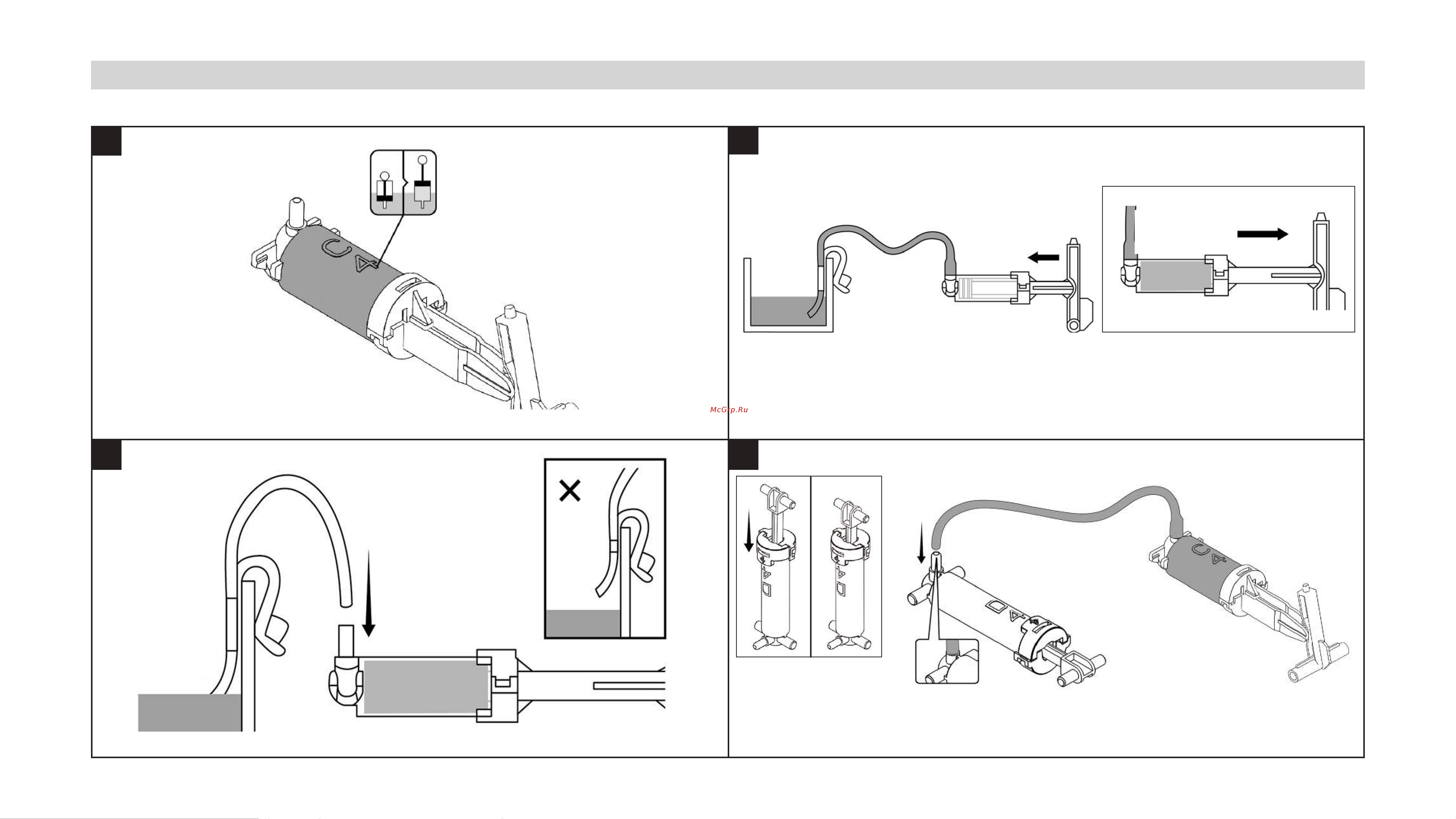

Соединение C4 и D4
1
4
3
Наполните
цилиндр водой
Убедитесь, что
поршневой клапан
опущен до конца вниз
Схема соединения
гидроцилиндров С4 и D4
Нажмите до упора Потяните наверх
2
Шланг №4
42 см
Шланг №4
42 см
Повторите эти действия 2-3 раза
