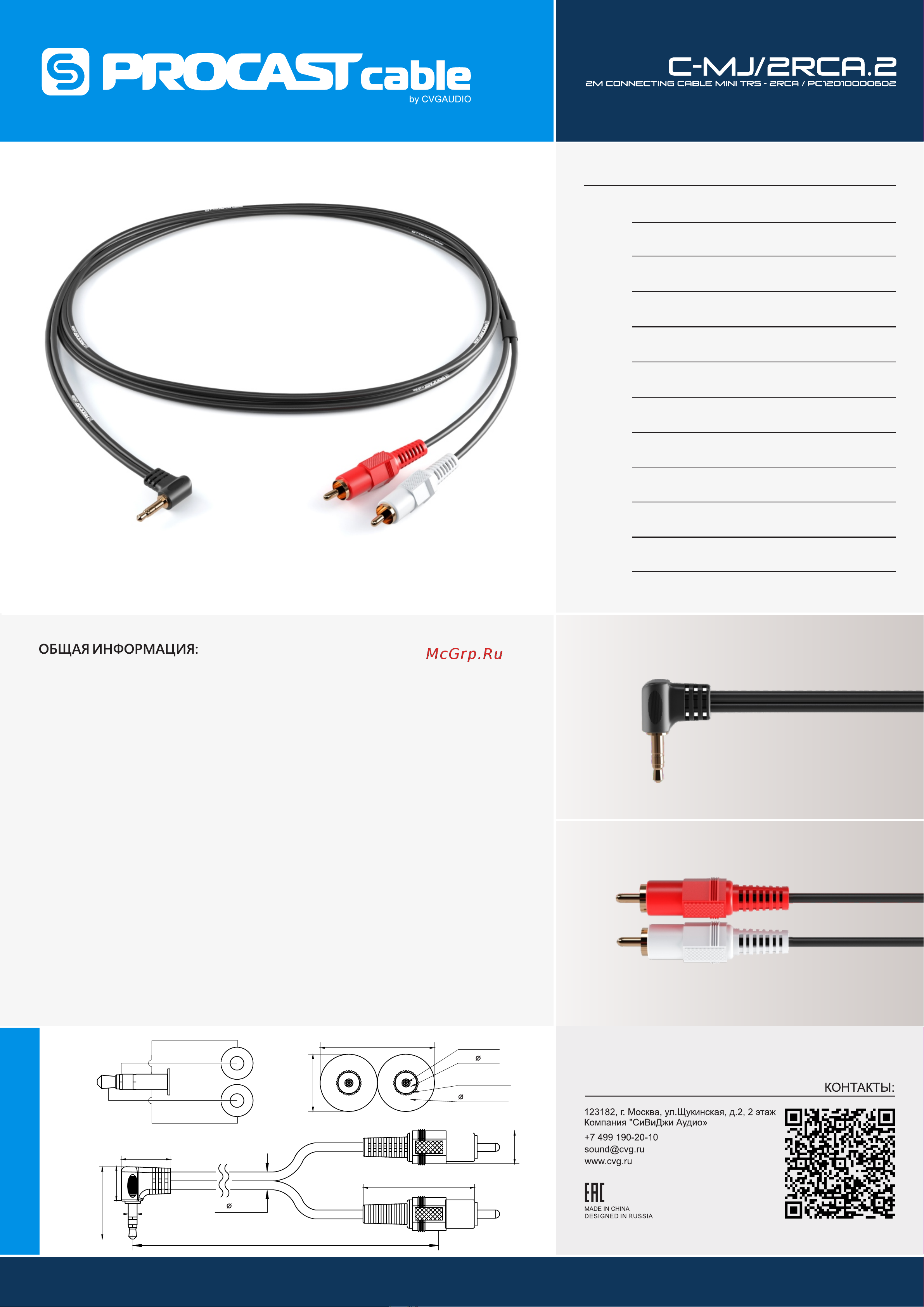

PROCAST cable C-MJ/2RCA.2 Руководство по эксплуатации онлайн
TECH DRAWNING
www.procastcable.ru
PREMADE CABLE
L=2m
3.5/7mm2x
43.8mm
12,9mm
19.5mm
28.4mm
13.5mm
3.5mm
PROCAST Cable C-MJ/2RCA.2 – качественный звуковой стереофонический
соединительный кабель с разъемами: угловой TRS 3.5mm miniJack и 2RCA. Длина
кабеля – 2 метра.
Кабель предназначен для подключения источника стерео-фонического линейного
звукового сигнала (плеера, аудио выхода ноутбука, настольного компьютера,
планшетов, смартфонов и так далее) к не балансному стерео входу усилителя,
микшерского пульта или другого активного звукового устройства. Кабель состоит из
двух коаксиальных, раздельно изолированных, сваренных по одной примыкающей
стороне кабельных каналов. Центральная жила каждого из каналов сечением
0,25mm2 состоит из десяти проводников диаметром по 0,12mm каждый. Сверху
центральная жила изолирована от внешнего экрана гибким PE (полиэтилен)
пластикатом диаметром 1,4mm. Один канал имеет изоляцию белого цвета, второй
красного. Сверху изолированная центральная жила покрыта плотным экраном,
состоящим из тридцати проводников диаметром 0,12mm каждый. Внешняя
плотная изоляция черного цвета изготовлена из PVC пластиката, диаметр одного
канала – 3,5mm. Со стороны RCA разъемов на кабеле установлено фиксирующее
пластиковое кольцо ограничивающее разделение кабельных каналов. На
противоположной стороне кабеля два проводника входят в литой не разъемный
угловой стерео minijack разъем.
Все внутренние проводники кабеля изготовлены из чистейшей OFC меди 99.97%.
Контактные части разъемов изготовлены из качественного медного сплава -
фосфористая бронза с золотым напылением. Благодаря качественной плотной
внешней изоляции PROCAST Cable C-MJ/2RCA.2 может использоваться в
широком диапазоне температур: от -20С до +70С. Кабель очень гибкий и хорошо
защищен от внешних механических и климатических воздействий.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ВНУТРЕННИЙ АРТИКУЛ
PROCAST Cable C-MJ/2RCA.2 / Pc12010000602
ДЛИНА КАБЕЛЯ
2 метра
РАЗЪЕМ (СТОРОНА А)
2RCA (красный/белый), литой корпус, PVC
РАЗЪЕМ (СТОРОНА В)
ЦЕНТРАЛЬНАЯ ЖИЛА (для одного канала)
Сечение 0,3mm2, 10 проводников, диаметр каждого 0,12mm
ЭКРАН (для одного канала)
30 проводников, диаметр каждого 0,12mm
ИЗОЛЯЦИЯ ЦЕНТРАЛЬНОЙ ЖИЛЫ (один канал)
Диаметр 1,4mm, материал PE (белый / красный)
ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ
-20C / +70 градусов C
ВНЕШНЯЯ ИЗОЛЯЦИЯ (один канал)
Диаметр 3,5mm, материал PVC (черный)
75mm
ВЕС
140mm x 200mm
ГАБАРИТНЫЙ РАЗМЕР УПАКОВКИ
Угловой стерео TRS 3.5mm Mini Jack, литой корпус, PVC
3,5mm
7mm
10/0,12 ВС
PE
1,40
(RD/WH)
SP30/0.12BC
3.5*7.0
PVC(BLACK)
3.5 JACK
GND
RD
WH
GND
RCA JACK
RED
WHITE
RCA JACK
