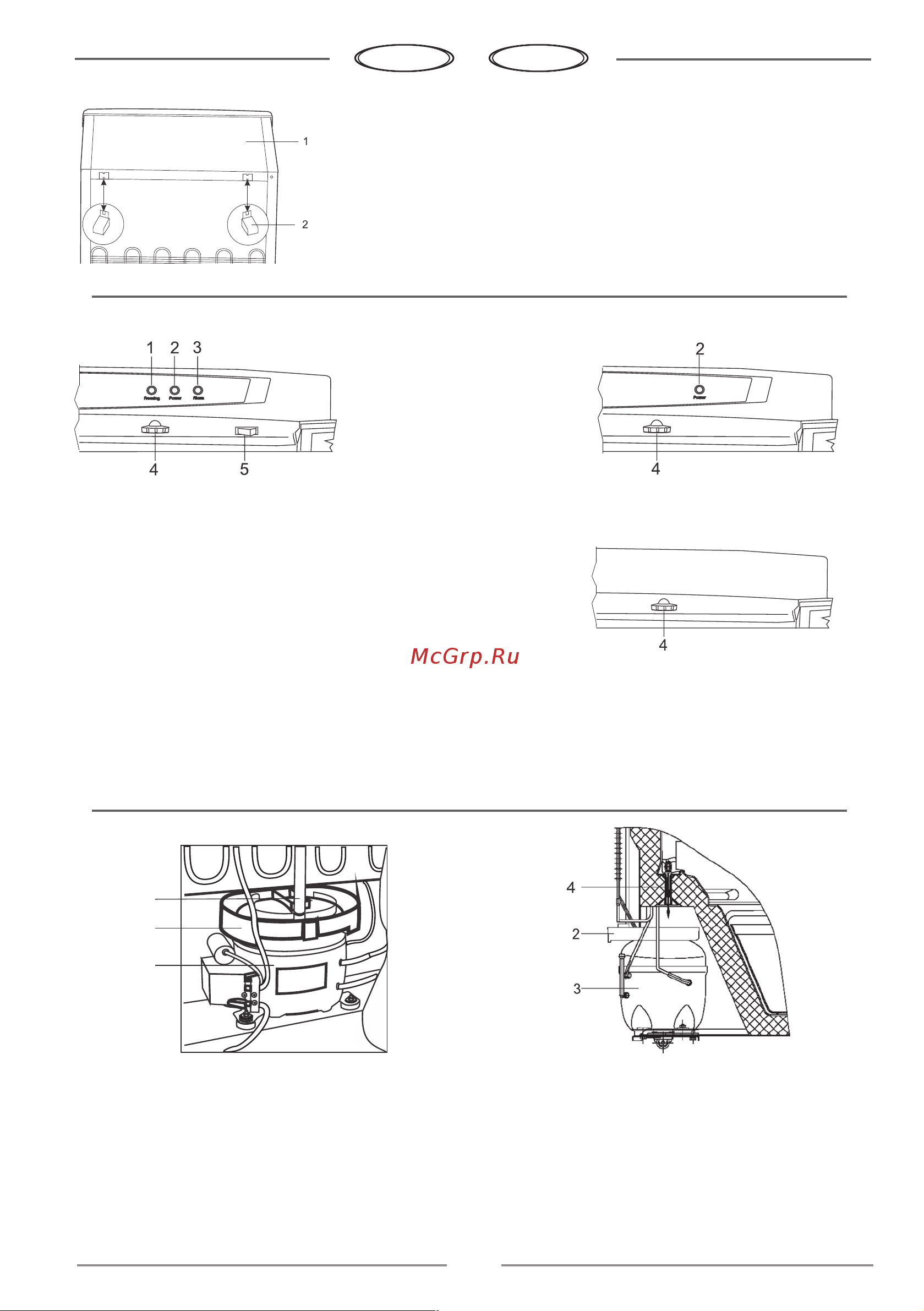

Nordfrost NRB 121B черный [38/40] Рисунок б схема крепления упоров к крышке

KAZRUS

c) м о р о з и л ь н и к и с п о л н е н и я А и л и 1 /

А(1)орындаудағы мұздатқыштар

b) м о р о з и л ь н и к м о д е л и N F /

NF модельдерінен ұздатқыштар

a) м о р о з и л ь н и к и с п о л н е н и я S ( к р о м е м о д е л е й N F ) /

S орындаудағы мұздатқыштар (NF модельдерінен басқа)

1 - оранжевая лампа (индикация режима замораживания)/

сарғылт лампа (мұздату режимінің индикациясы)

2 - зеленая лампа (индикация включения в сеть)/

жасыл лампа (жүйеге қосылғандық индикациясы)

3 - красная сигнальная лампа/

қызыл белгі лампасы

4 - ручка датчика-реле температуры/

тетік-реле температурасы тұтқасы

5 - переключатель режимов/

режимдерді ауыстырғыш

Рисунок Б.3 - Панель управления

Сурет Б.3 - Басқару органдары

Рисунок Б.2 - Схема крепления упоров к крышке

Б.2-сурет - Тіреуішті қақпаққа бекіту схемасы

1 - крышка /

қақпақ

2 - упор /

тіреуіш

b) модели NRT, NR 247, NR 506, NR 507, NR 508 и

эквивалентные модели/

модельдер NRT, NR 247, NR 506, NR 507, NR 508

жəне промо-модельдер

a) модели NRB, NRG и эквивалентные модели/

модельдер NRB, NRG жəне промо-модельдер

1 - водоотвод /

су ағызғыштың төлкегі

2 - сосуд талой воды /

еріген су ыдысы

3 - компрессор /

компрессор

4 - втулка водоотвода /

су ағызғыштың төлкегі

Рисунок Б.4 - Схема отвода талой воды из ХО

Б.4-сурет - ТБ еріген судың ағу сызбанұсқасы
