www.huter.su
20
8. ЗАПУСК ДВИГАТЕЛЯ
Для запуска двигателя необходимо выполнить следующие действия:
1. Поверните рычаг топливного крана в положение «Открыто».

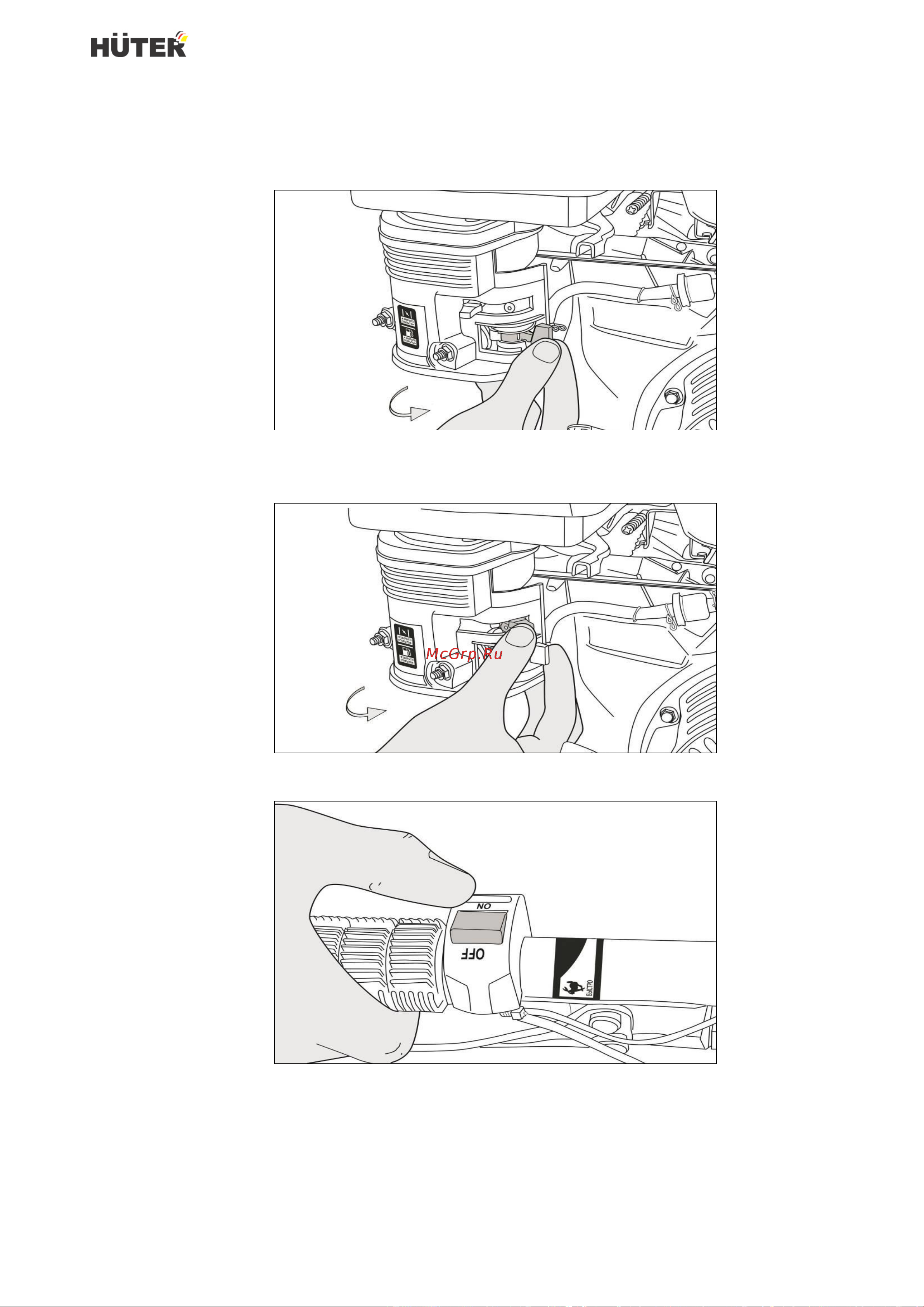

Рис. 27. Открытие топливного крана
2. Закройте воздушную заслонку. При запуске прогретого двигателя
закрывать заслонку не нужно.
Рис. 28. Закрытие воздушной заслонки
3. Включите зажигание.
Рис. 29. Включение зажигания
