Ред. 6
15

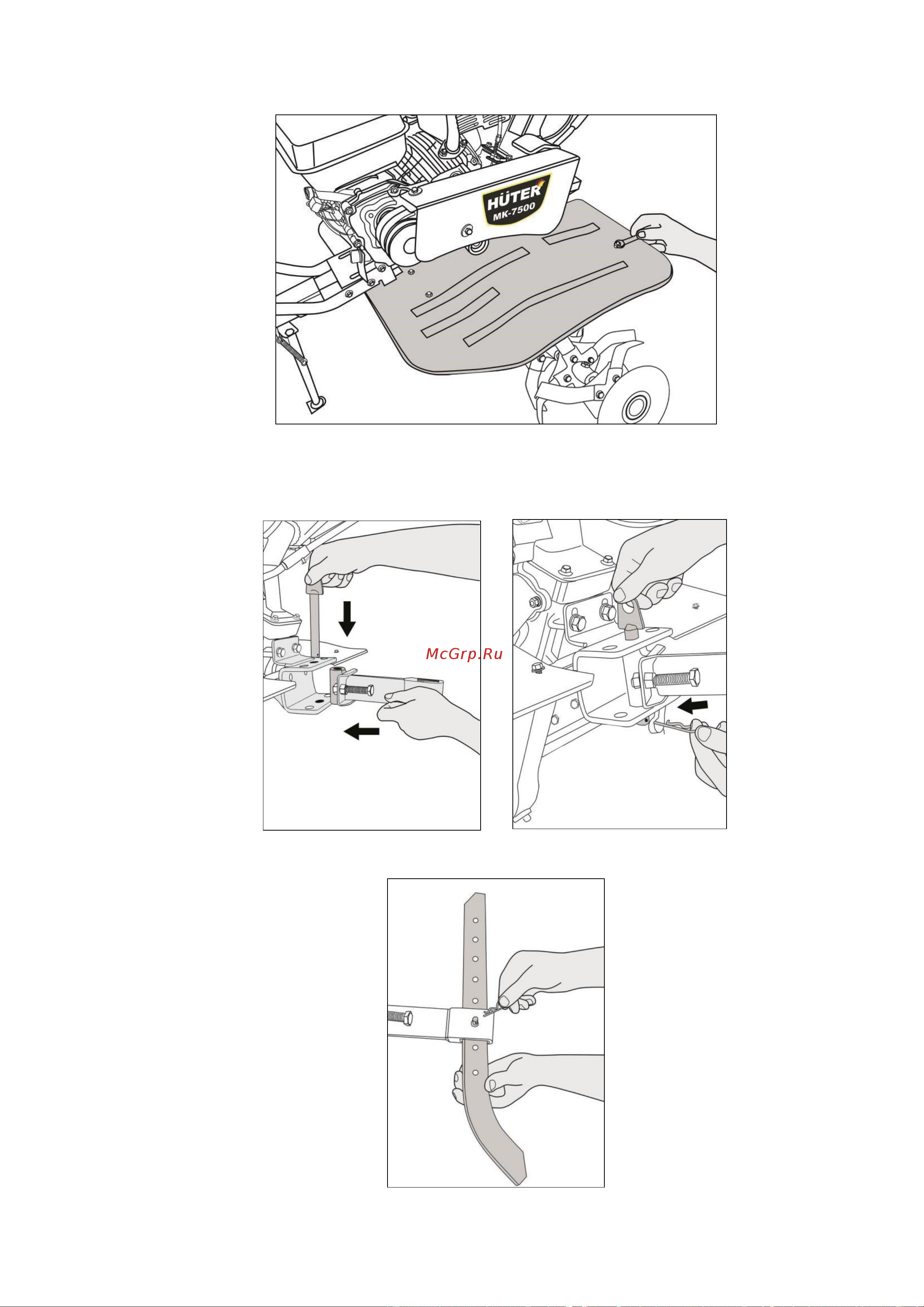

13. Зафиксируйте крылья при помощи крепежа и инструмента из комплекта
Рис.13. Фиксация крыльев
14. Установите кронштейн сошника (сцепку) на прицепное устройство и
зафиксируйте его пальцем и шплинтом
Рис.14. Установка сцепки Рис.15 Фиксация пальца сцепки шплинтом
15. Установите сошник на сцепку и зафиксируйте пальцем и шплинтом
Рис.16. Установка сошника
