- 23 -

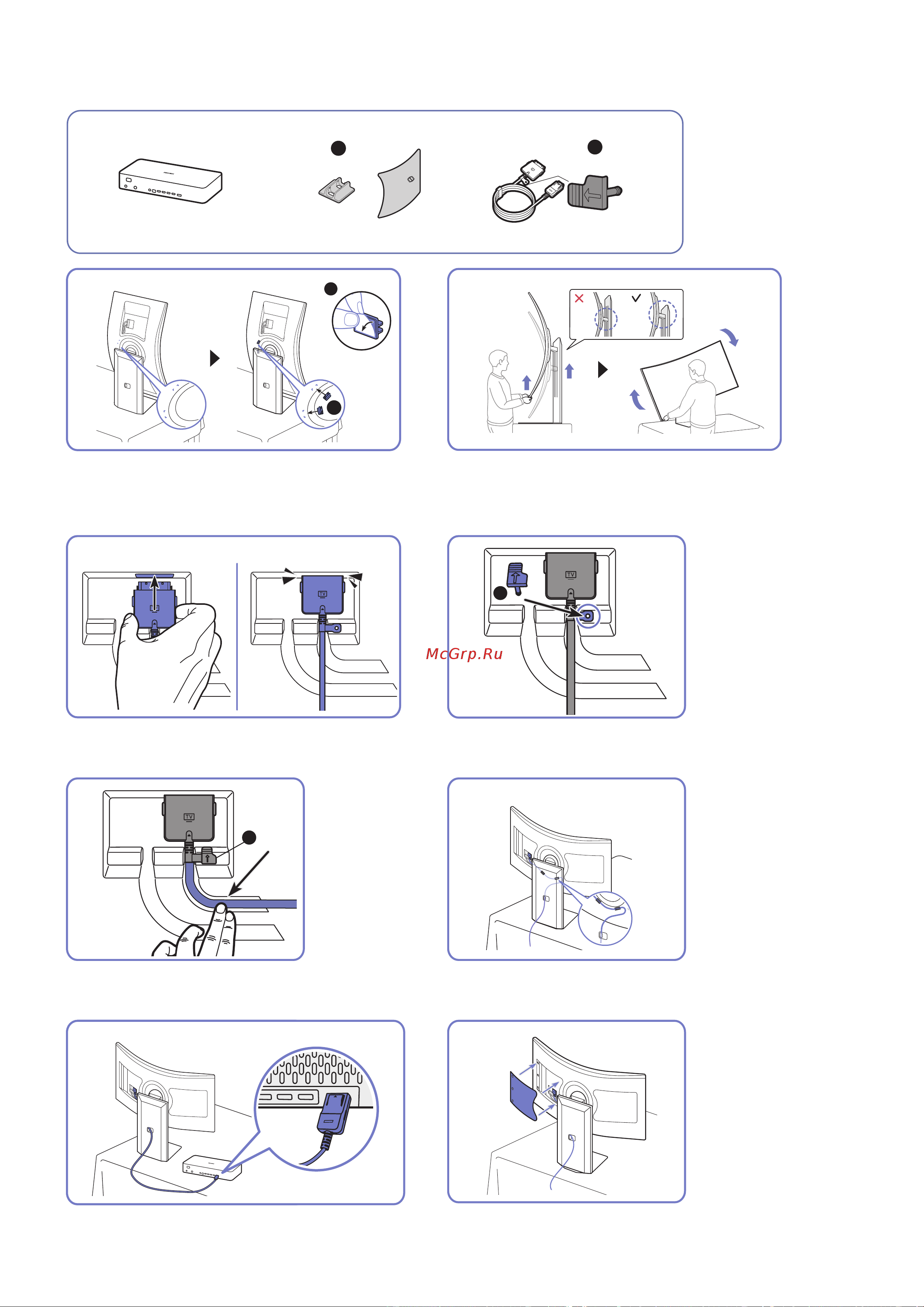

Аккуратное размещение подключенных кабелей
x 2
1
1
1
2
Прикрепите кабельные направляющие к канавке
на задней панели монитора.
Для переключения монитора в горизонтальную
ориентацию поднимите опорную стойку на максимальную
высоту, а затем поверните монитор по часовой стрелке.
1
3
1
4
Подключите кабели к соответствующим портам. Вставьте кабельный держатель в отверстие, чтобы
зафиксировать кабели.
1
5
1
6
Пропустите кабели через кабельные канавки,
чтобы аккуратно уложить их.
Пропустите кабели через кабельные направляющие,
чтобы аккуратно уложить их.
1
7
1
8
Подключите кабель к One Connect.
Закройте заднюю крышку для завершения на процесса.
