7
Produced by Danfoss © 05/2021
ОБОГРЕВ ПОЛА — КОМФОРТ
Под плитку с тонким нагревательным матом

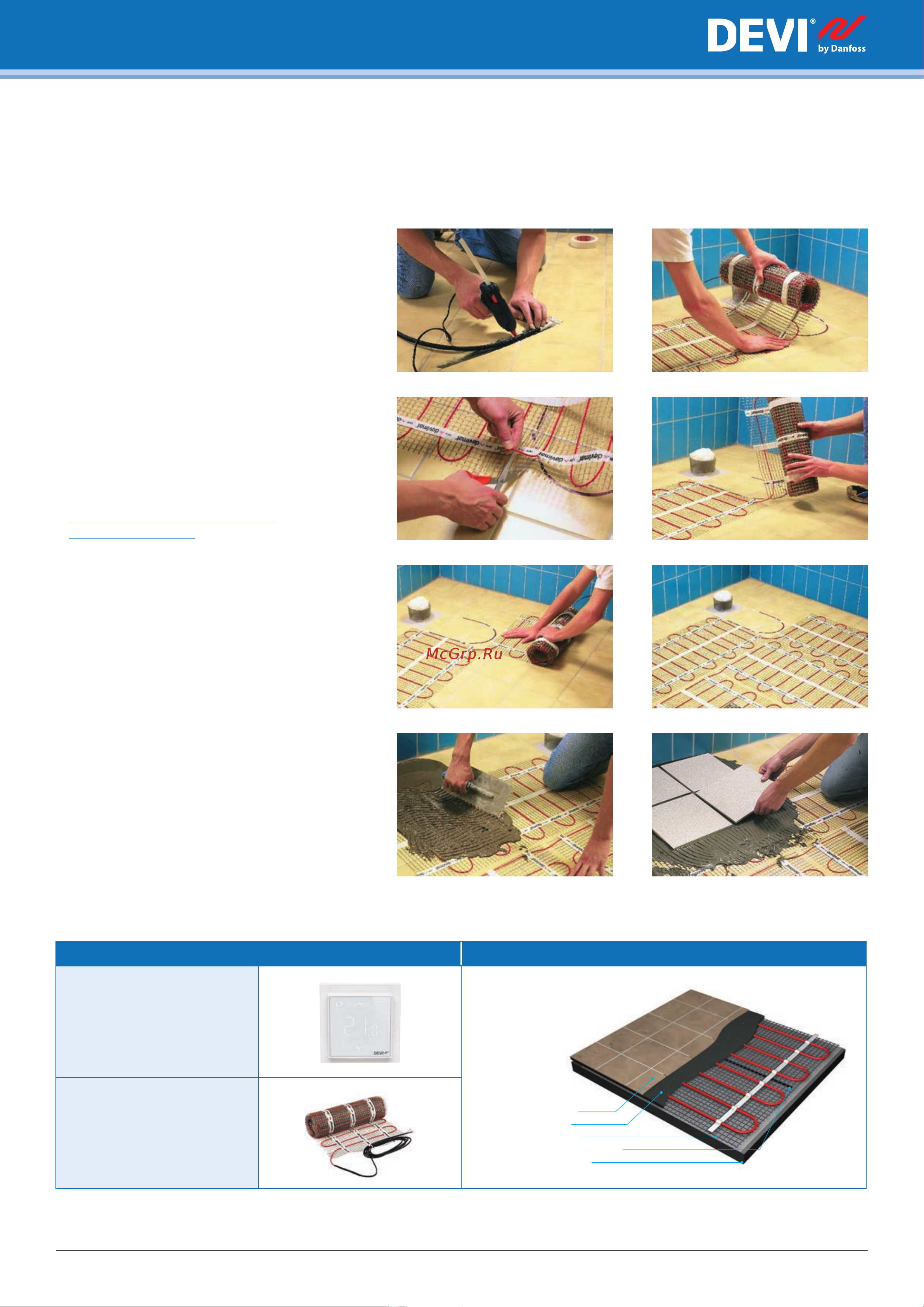

Этапы установки (установку начинают от стены, где будет установлен терморегулятор)
1. Установить датчик температуры пола термо-
регулятора, который необходимо проложить
в пластиковой гофротрубке или тонкостен-
ной медной трубке с наружным диаметром
9–16 мм для возможности его замены.
2. Так как диаметр трубки гораздо больше, чем
толщина нагревательного мата, необходимо
сделать штробу в полу и, если необходимо, в
стене до монтажной коробки. Нельзя переги-
бать трубку и необходимо поставить заглушку
со стороны датчика в полу, чтобы избежать
попадания клея в трубку.
3. У противоположной стены или при обходе
места установки стационарного оборудования
сетку мата разрезать, и мат повернуть вокруг
кабеля в нужном направлении.
Нагревательную часть кабеля
резать запрещено!
4. Залить разложенный мат плиточным клеем
(без воздушных карманов) и уложить плитку.
5. После высыхания клея (см. рекомендации
производителя клея на упаковке) необходи-
мо, чтобы специалист-электрик установил
терморегулятор и произвел все необходимые
соединения.
Рекомендуемые терморегуляторы и маты Сечение пола с нагревательным матом
Терморегуляторы
(стр. 57-63)
Маты
(стр. 50-53)
декоративное покрытие
плиточный клей 1-2 см
нагревательный мат DEVI
старое бетонное основание
датчик температуры в гофротрубке
