Carbon Fitness E404 [10/27] Инструкция по сборке
![Carbon Fitness E404 [10/27] Инструкция по сборке](/views2/2038365/page10/bga.png)
11
Инструкция по сборке
Внимание:
A. Убедитесь, что вокруг тренажера достаточно свободного места для сборки.
B. Используйте предоставленные в комплекте инструменты или другие подходящие
инструменты.
C. Перед началом сборки проверьте все детали и оборудование.

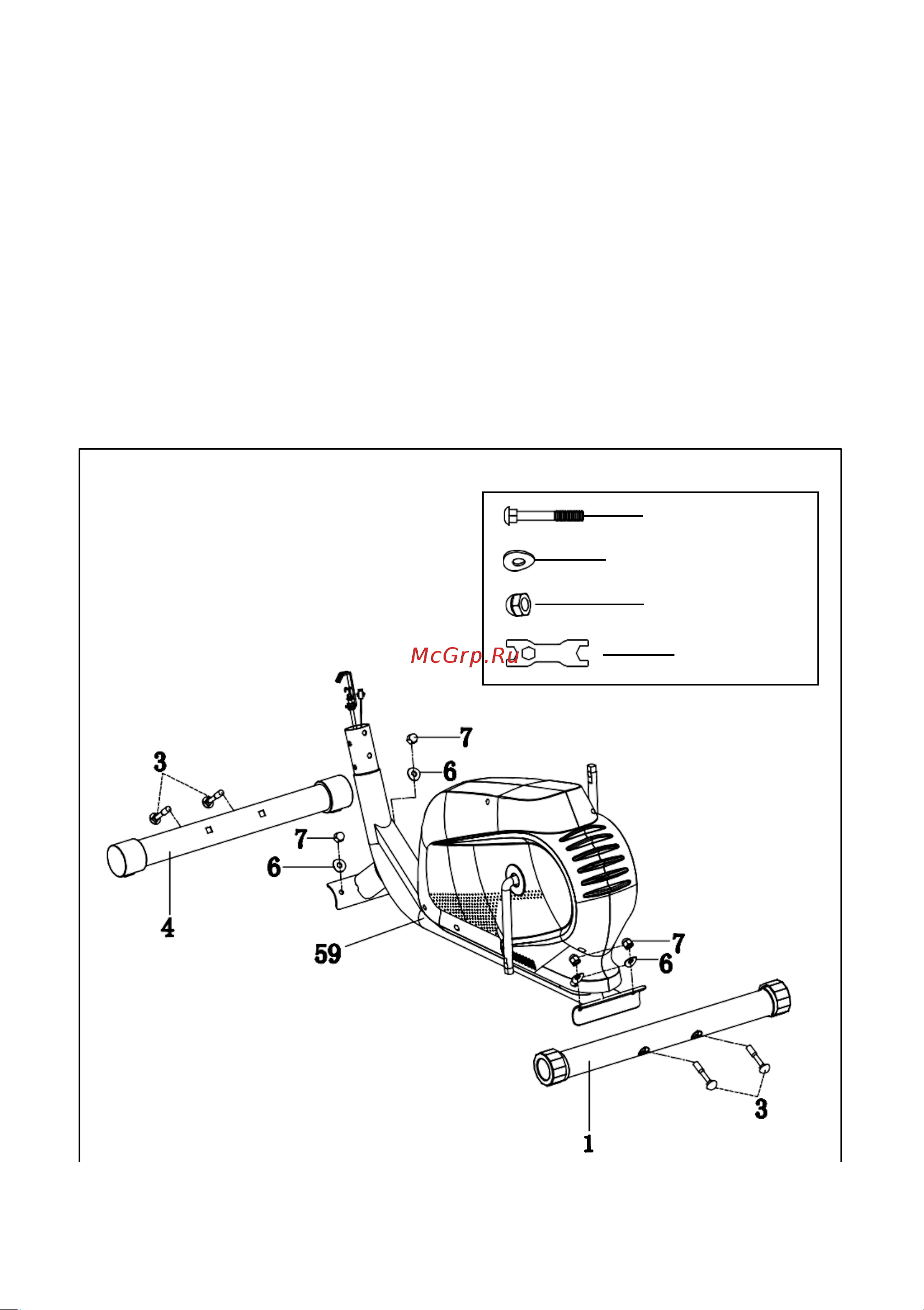

ШАГ
1
Закрепите нижний стабилизатор (4) на основной раме (59) с помощью болта (3),
изогнутой шайбы (6) и гайки (7).
#3 M10*57 4PSC
#6 Ø10*Ø20 4PSC
#7 M10 4PSC
#64 S17-19 1PC
Содержание
- Уважаемый покупатель 2
- Меры безопасности 3
- Транспортировка и эксплуатация тренажера 4
- Хранение тренажера 4
- Настройка оборудования 5
- Проверка тренажера на предмет повреждения деталей 6
- Регулярно проводите техническое обслуживание тренажера 6
- Техническое обслуживание гарантия ремонт 6
- Правила ухода и технического обслуживания 7
- Указания по утилизации 8
- Инструкции по сборке и эксплуатации 9
- Инструкция по сборке 10
- Шаг 1 10
- Закрепите регулятор напряжения 54 на стойке 42 с помощью шайбы 56 и винта 55 соедините средний кабель 53 датчик 102 и регулятор напряжения 54 с нижнем кабелем 60 закрепите стойку 42 на основной раме с помощью болта 40 болта 41 шайбы 30 изогнутой шайбы 34 и нейлоновой гайки 23 11
- Шаг 2 11
- Шаг 3 12
- Шаг 4 13
- Шаг 5 14
- Шаг 6 15
- Работа с консолью 16
- Функции клавиш 16
- Функции дисплея 17
- Схема тренажера в разобранном виде 19
- Список запчастей 20
- Шайба ø8 ø32 2 2 20
- Список запчастей 2 22
- Внимание 25
