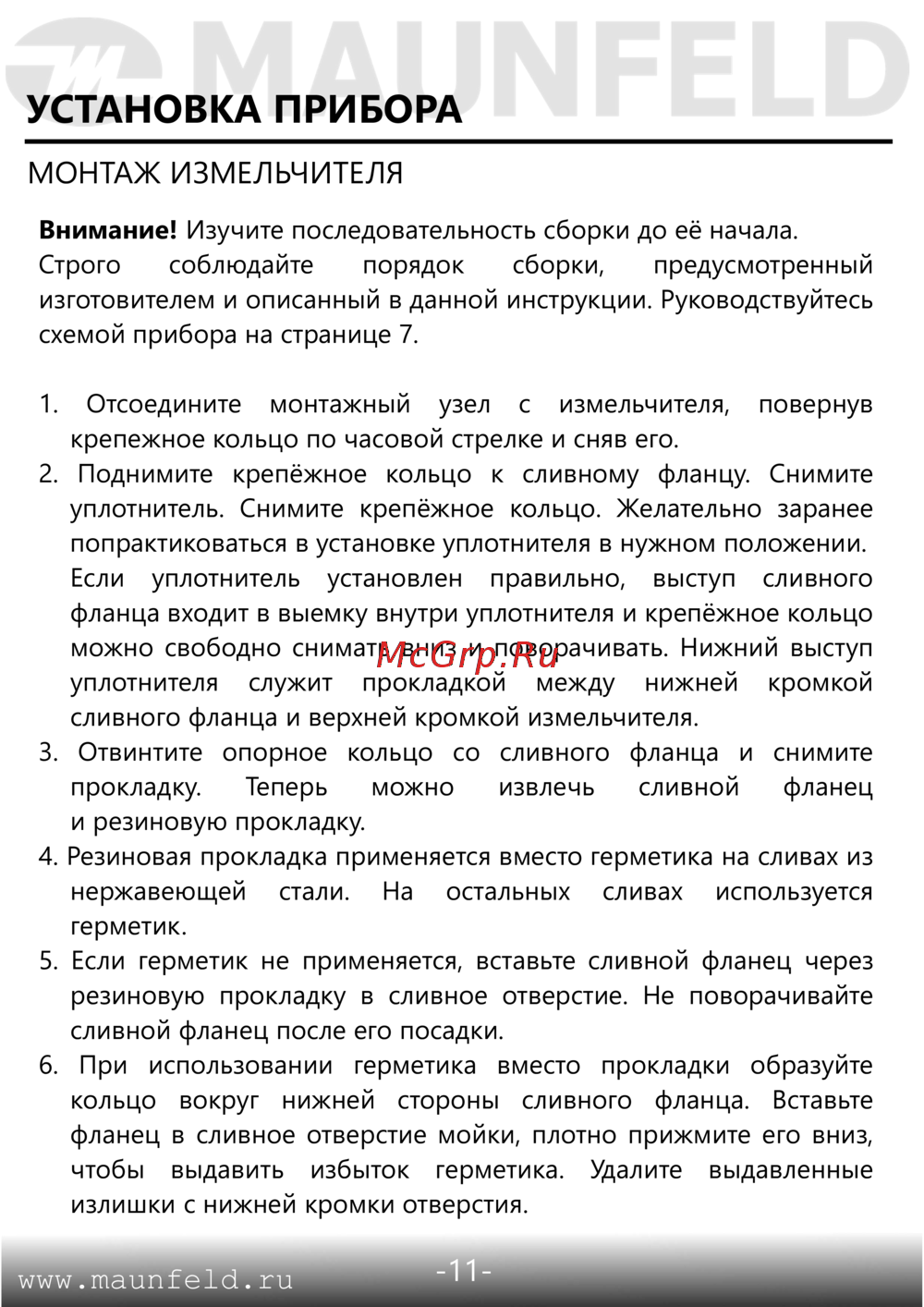

УСТАНОВКА ПРИБОРА

-11-

www.maunfeld.ru

МОНТАЖ ИЗМЕЛЬЧИТЕЛЯ

Внимание! Изучите последовательность сборки до её начала.

Строго соблюдайте порядок сборки, предусмотренный

изготовителем и описанный в данной инструкции. Руководствуйтесь

схемой прибора на странице 7.

1. Отсоедините монтажный узел с измельчителя, повернув

крепежное кольцо по часовой стрелке и сняв его.

2. Поднимите крепёжное кольцо к сливному фланцу. Снимите

уплотнитель. Снимите крепёжное кольцо. Желательно заранее

попрактиковаться в установке уплотнителя в нужном положении.

Если уплотнитель установлен правильно, выступ сливного

фланца входит в выемку внутри уплотнителя и крепёжное кольцо

можно свободно снимать вниз и поворачивать. Нижний выступ

уплотнителя служит прокладкой между нижней кромкой

сливного фланца и верхней кромкой измельчителя.

3. Отвинтите опорное кольцо со сливного фланца и снимите

прокладку. Теперь можно извлечь сливной фланец

и резиновую прокладку.

4. Резиновая прокладка применяется вместо герметика на сливах из

нержавеющей стали. На остальных сливах используется

герметик.

5. Если герметик не применяется, вставьте сливной фланец через

резиновую прокладку в сливное отверстие. Не поворачивайте

сливной фланец после его посадки.

6. При использовании герметика вместо прокладки образуйте

кольцо вокруг нижней стороны сливного фланца. Вставьте

фланец в сливное отверстие мойки, плотно прижмите его вниз,

чтобы выдавить избыток герметика. Удалите выдавленные

излишки с нижней кромки отверстия.
