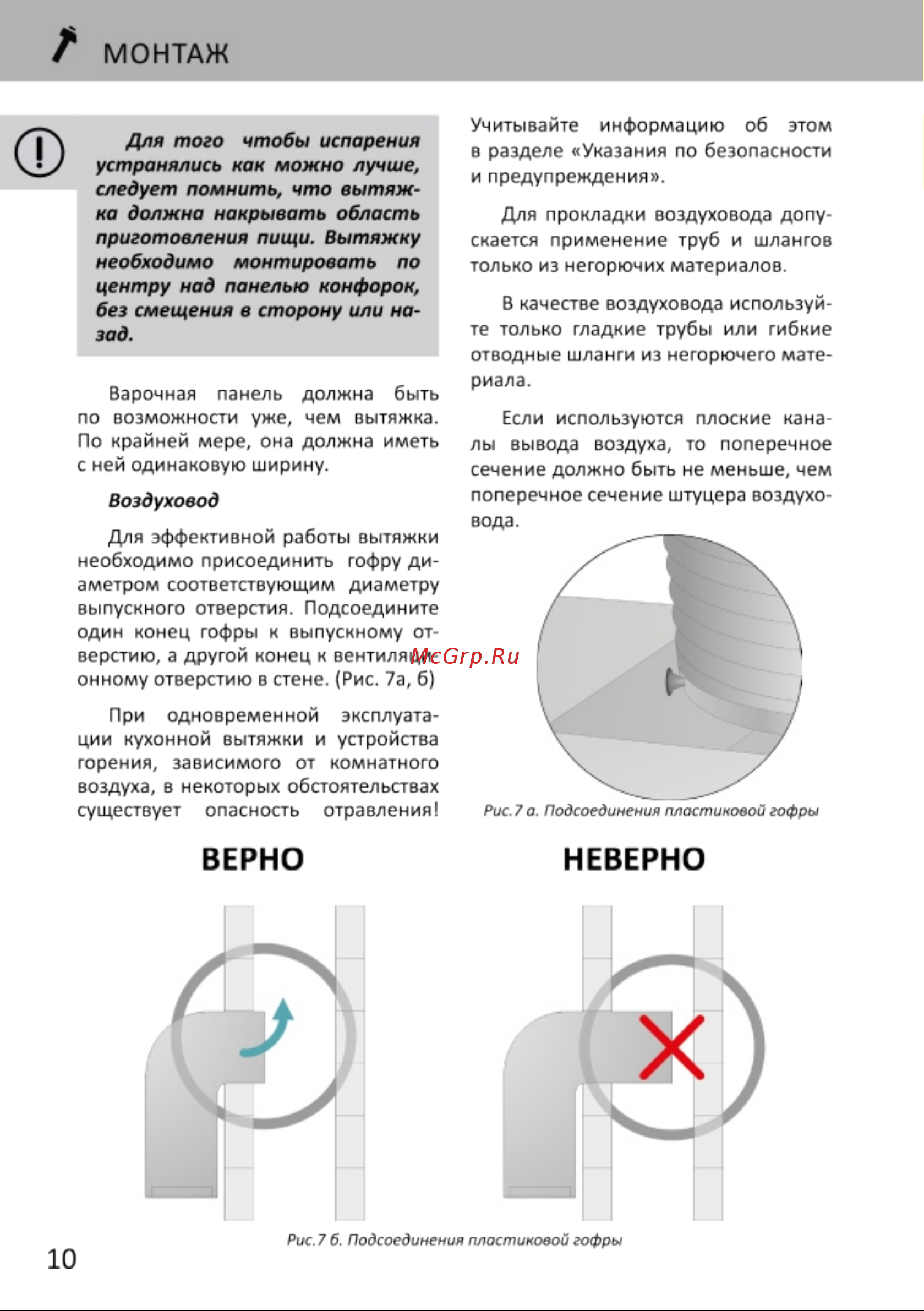

МОНТАЖ Для того чтобы испарения устранялись как можно лучше следует помнить что вытяж ка должна накрывать область приготовления пищи Вытяжку необходимо монтировать по центру над панелью конфорок без смещения в сторону или на зад Варочная панель должна быть по возможности уже чем вытяжка По крайней мере она должна иметь с ней одинаковую ширину Воздуховод Для эффективной работы вытяжки необходимо присоединить гофру ди аметром соответствующим диаметру выпускного отверстия Подсоедините один конец гофры к выпускному от верстию а другой конец к вентиляци онному отверстию в стене Рис 7а б При одновременной эксплуата ции кухонной вытяжки и устройства горения зависимого от комнатного воздуха в некоторых обстоятельствах существует опасность отравления ВЕРНО 10 Учитывайте информацию об этом в разделе Указания по безопасности и предупреждения Для прокладки воздуховода допу скается применение труб и шлангов только из негорючих материалов В качестве воздуховода используй те только гладкие трубы или гибкие отводные шланги из негорючего мате риала Если используются плоские кана лы вывода воздуха то поперечное сечение должно быть не меньше чем поперечное сечение штуцера воздухо вода Рис 7 о Подсоединения мастиковой гофры НЕВЕРНО Рис 7 б Подсоединения пластиковой гофры
