Зубр 90#-65 мм, диск 190 мм, 1600 Вт [3/9] Комплектация

Руководство по эксплуатации

www.zubr.ru www.zubr.ru

Циркулярная пила

| |

1418

9 3191617 2

118

Комплектация

Диск Ключ

Направляющая

Пылеотводный

патрубок

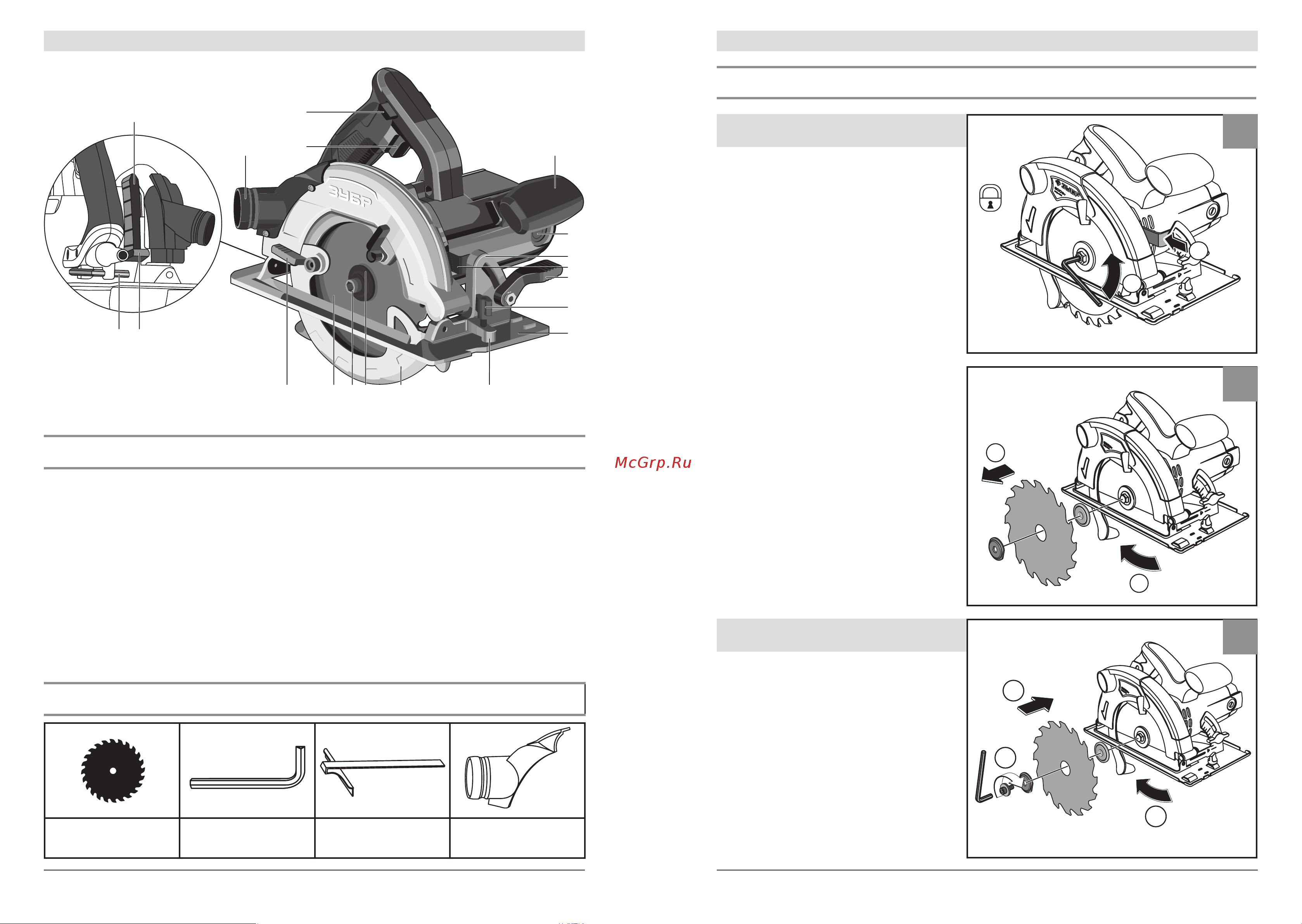

Устройство

1. Платформа-основание

2. Пильный диск (образец)

3. Кронштейн крепления продольного упора

4. Винт фиксации продольного упора

5. Рычаг фиксации угла наклона

6. Шкала угла наклона

7. Выключатель

8. Ключ имбусовый

9. Кожух сдвижной диска

10. Рычаг блокировки выключателя

11. Рычаг фиксации глубины пиления

12. Шкала глубины пиления

13. Крышка щеткодержателя

14. Рукоятка дополнительная

15. Рычаг блокировки вала

16. Винт фиксации диска

17. Рычаг сдвижного кожуха

18. Патрубок пылеотвода

19. Фланец наружный

Инструкции по применению

1. Снятие пильного диска

2. Установка пильного диска
