Haier ES30V-F2 INOX [7/26] Схема установки

Установка

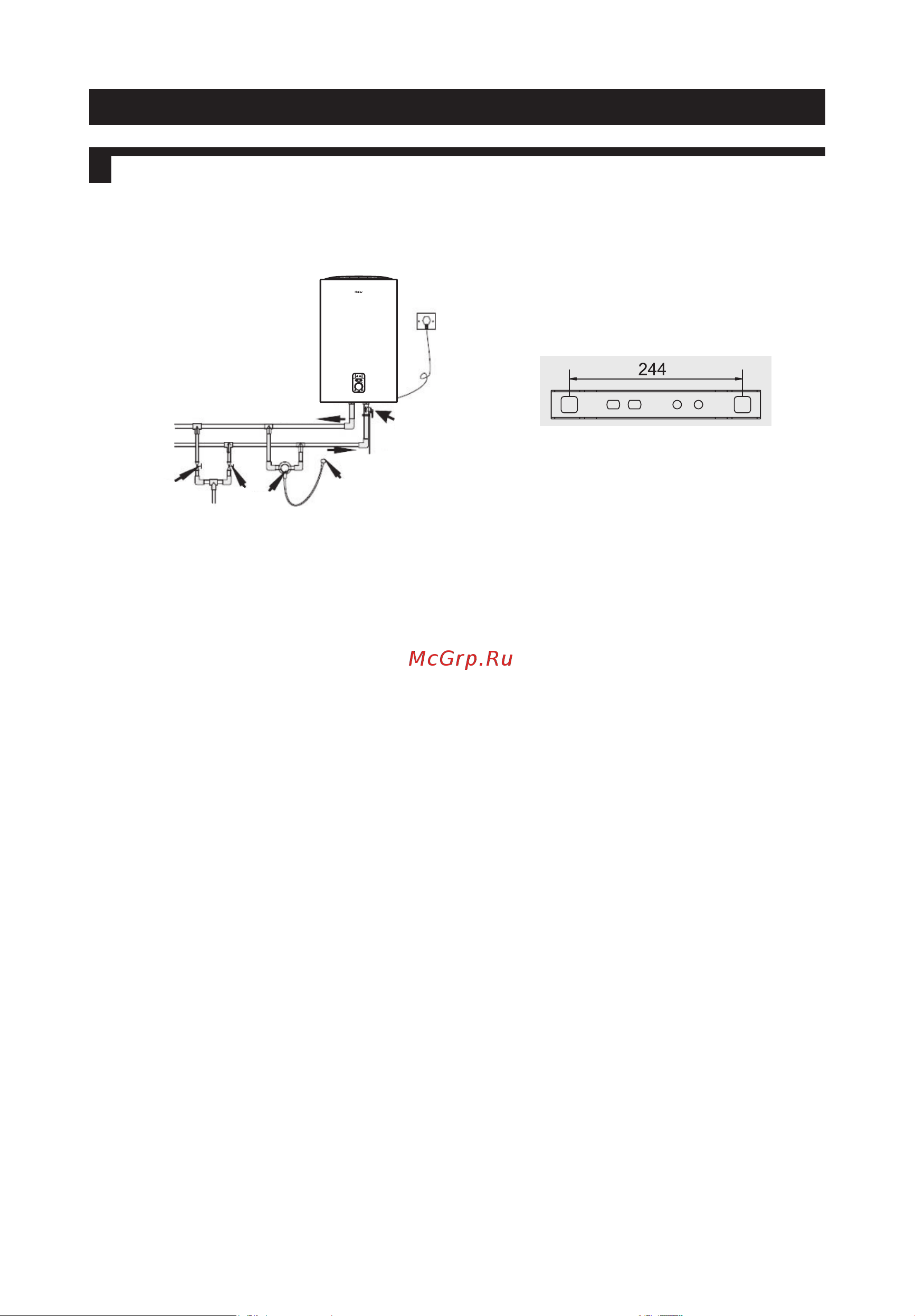

Схема установки

Рис. 1

Рис. 2

• Монтаж ЭВН должен производиться специалистами по монтажу отдела послепродажного

обслуживания компании или назначенными им специалистами по монтажу.

• В соответствии с размером, указанным на Рис. 2, просверлите в стене два отверстия

диаметром 16 мм и глубиной 90 мм ударной дрелью или перфоратором.

• Данный водонагреватель предназначен для настенного монтажа.

• Вставьте анкерный болт в соответствующее отверстие в стене, закрепите настенный

кронштейн, а затем установите ЭВН на кронштейне.

• После установки подсоедините сливную трубу предохранительного клапана.

• Установите предохранительный клапан и другие части, как показано на рисунке выше,

и обратите особое внимание на уплотнение резьбовых соединений во избежание утечки

воды.

• Для более легкой установки и демонтажа ЭВН рекомендуется устанавливать штуцеры

с наружной резьбой G1/2 в соответствующих местах впускных и выпускных труб

ЭВН. Определите место подачи воды и подсоедините трубу подачи воды и трубу

водопроводной воды. Наполните водяной бак и проверьте на отсутствие утечек воды.

При наличии утечек его необходимо подсоединить повторно.

Предупреждение: убедитесь в надежном закреплении кронштейна на стене во избежание

падения ЭВН, причинения травм или повреждения имущества.

Выход горячей воды

Предохранительный

клапан

Вход холодной воды

Выпускное отверстие

Смесительный

кран

Клапан

горячей воды

Клапан

холодной

воды
