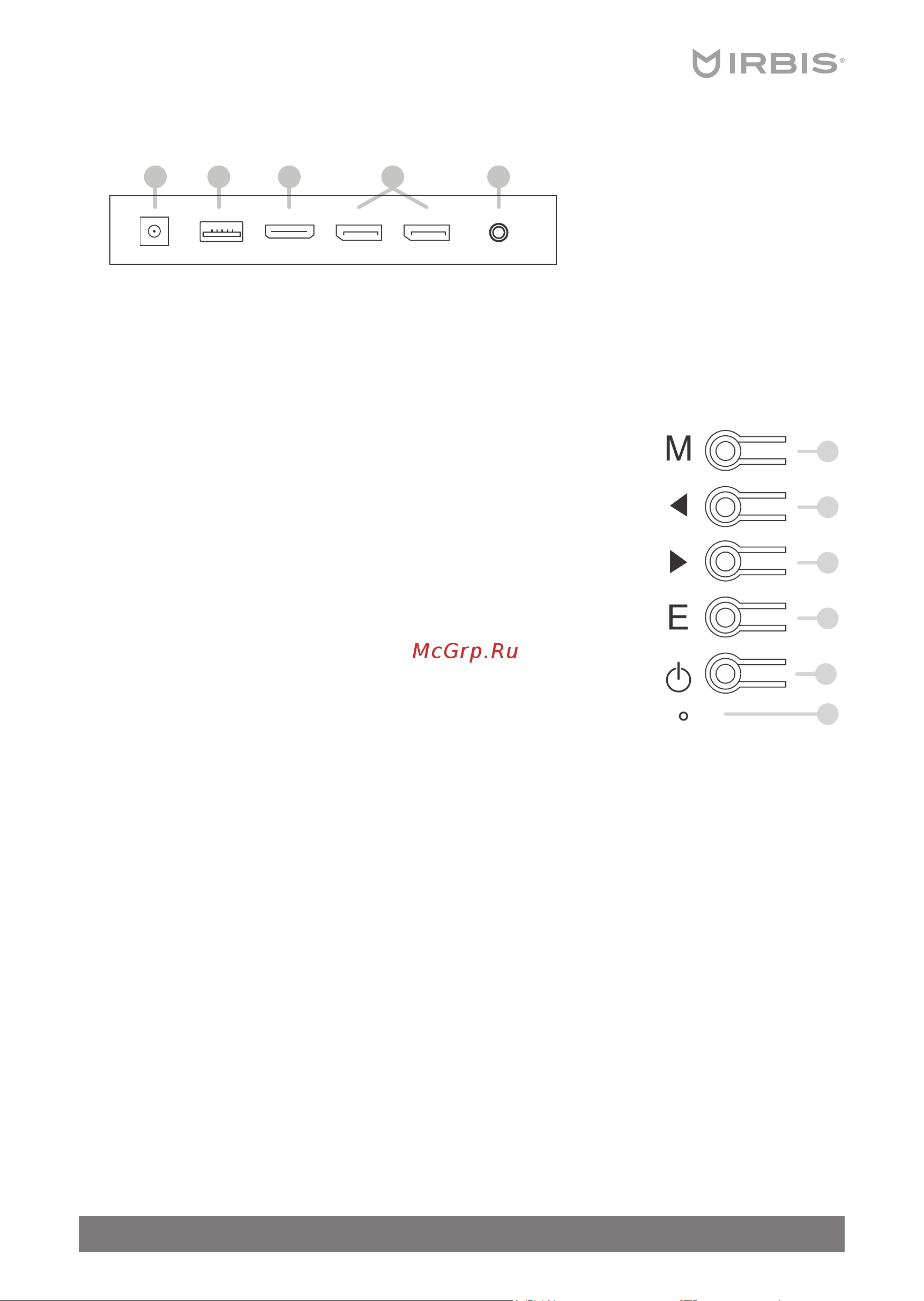

Назначение кнопок и разъёмов монитора
Панель разъёмов
1 2 3 4 5
1. разъём питания DC;
2. порт USB;
3. разъём HDMI - мультимедийный интерфейс высокой чёткости для подключения цифро
-
вого сигнала от компьютера;
4. разъём DP (DisplayPort) - цифровой интерфейс для подключения монитора;
5. аудиовыход.
Панель кнопок
1. MENU: кнопка вызова экранного меню.
Используется для отображения экранного меню, перехода к
другим подменю.
2. DOWN: кнопка для перемещения по меню вниз и для изменения
настроек в меню.
3. UP: кнопка для перемещения по меню вверх и для изменения на
-
строек в меню.
Кнопки 2, 3 используются для навигации по меню, настройки
уровней громкости, яркости и контраста и т.д.
4. EXIT: кнопка автоподстройки , выбор источника сигнала, выход из
меню.
Используется для автоматической настройки уровней яркости
и контраста, выбора источника сигнала, а также для выхода из
меню или для возврата к предыдущему меню.
5. POWER: кнопка включения/выключения питания;
6. Cветовой индикатор.
Подключение монитора к ПК
Внимание! Перед подключением убедитесь, что компьютер и монитор выключены!
Монитор можно подключить к ПК, используя разъёмы:
- разъём DP (DisplayPort);
- разъём HDMI.
Для подключения выполните следующие действия:
1. Установите монитор на ровной твёрдой и устойчивой поверхности.
2. Подключите один конец кабеля к соответствующему выходному разъёму компьютера,
другой конец кабеля – к соответствующему входному разъёму монитора.
3. Подсоедините кабель питания к разъёму питания сетевого адаптера, а кабель питания
адаптера подключите к разъёму питания монитора.
4. Подключите сетевой адаптер к розетке электросети.
5. Включите питание монитора, нажав кнопку включения/выключения на нижней панели.
Световой индикатор
В рабочем режиме на панели кнопок горит синий индикатор, показывающий, что пита-
ние включено, а также указывающий на то, что в монитор поступает сигнал от компьютера.
В случае отсутствия сигнала световой индикатор будет гореть красным цветом.
